1. Nome do produto
|
|
1.1 Nome
|

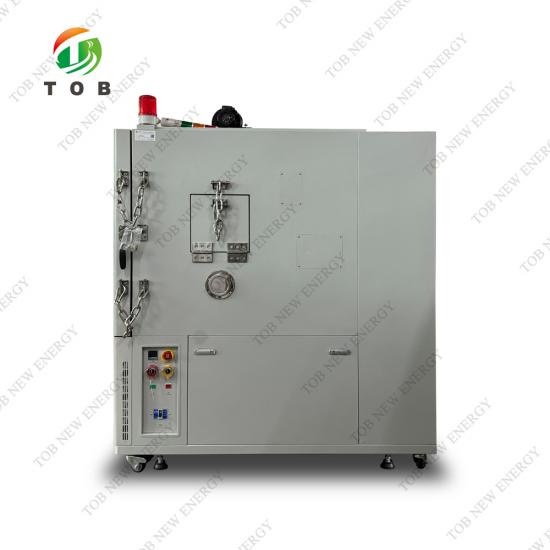

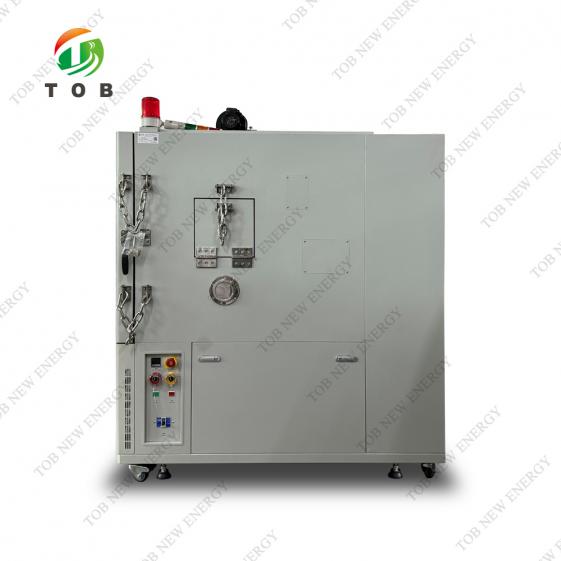

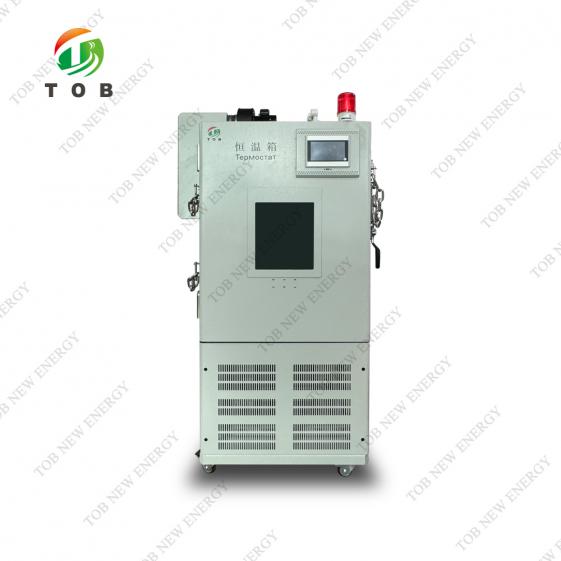

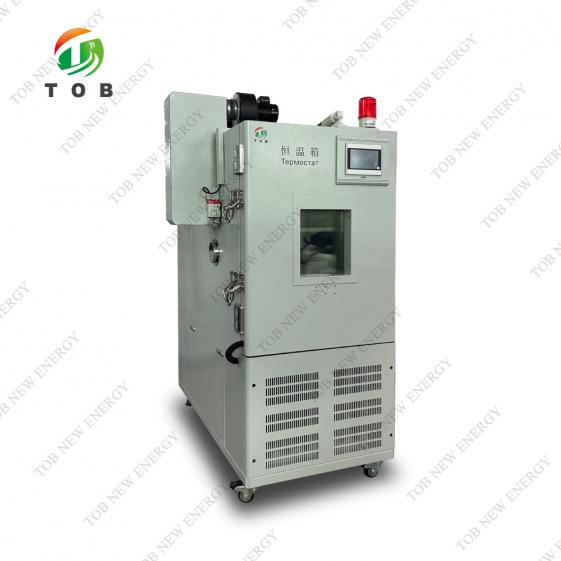

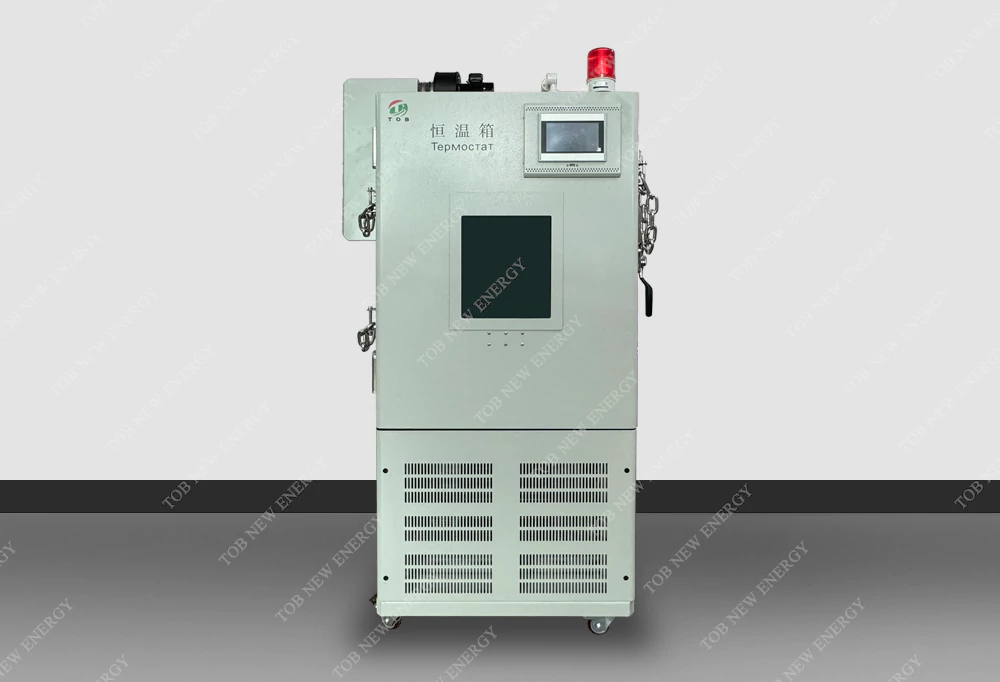

Câmara de teste alternada de alta e baixa temperatura para bateria de íons de lítio
|
|
1.2 Modelo
|
TOB-BTT-408A
|
|
2. Aplicação e Limitação
|
|
2.1 Aplicação
|
Esta câmara de teste alternada de alta e baixa temperatura de bateria de íons de lítio TOB-BTT-408A é usada principalmente para testes de alta e baixa temperatura de células, produtos elétricos e eletrônicos, componentes e outros materiais, mudanças de temperatura, calor úmido, etc. O ambiente simula testes de confiabilidade.
|
|
3. Volume e Dimensão
|
|
3.1 Volume Efetivo
|
408L
|
|
3.2 Dimensão Interna
|
L600 mm * A850 mm * P800 mm
|
|
3.3 Dimensão Geral
|
L800 mm * A1800 mm * P1620 mm
|
|
Observação gentil: para dimensões gerais exatas, consulte o desenho do projeto final!
|
|
4. Desempenho
|
|
4.1 Condição
|
Temperatura ambiente +5℃～+35℃, umidade relativa ≤85%. Sem carga (sem amostra na zona de teste)
|
|
4.2 Faixa de temperatura
|
20℃~+100℃
|
|
4.3 Flutuação de temperatura
|
≤±0,5℃
|
|
4.4 Desvio de temperatura
|
≤±2,0℃
|
|
4,5 Uniformidade de temperatura
|
≤±2,0℃
|
|
4.6 Temp. Tempo de aquecimento
|
Cerca de 1℃~3℃/min, média não linear, sem carga
|
|
4.7 Temp. Tempo de resfriamento
|
Cerca de 0,75~1℃/min, média não linear, sem carga
|
|
4.8 Temperatura Excedente
|
≤±2℃
|
|
4.9 Carregamento máx.
|
Não
|
|
4.10 Carga de aquecimento máxima constante
|
Não
|
|
4.11 Ruído
|
≤70dB (nível A)
|
|
4.12 Poder
|
380 V, 50 Hz, trifásico, 5,0 kW
|
|
4.13 Conformidade com o Padrão
|
Conformidade padrão:
|
|
GB/T2423.1-2008(IEC60068-2-1:2007) Testes ambientais - Parte 2: Métodos de teste - Testes A: Frio
|
|
GB/T2423.2-2008(IEC60068-2-2:2007) Testes ambientais para produtos elétricos e eletrônicos Métodos de teste - Testes B: Calor seco
|
|
4.14 Peso
|
540 kg
|
|
5. Estrutura e Material
|
|
5.1 Câmara Externa
|
Adote aço laminado a frio com pintura.
|
|
5.2 Câmara Interna
|
Aço inoxidável SUS304# de alta e baixa resistência à temperatura,
|
|
5.3 Material de Isolamento
|
Adote material de isolamento de espuma de poliuretano PU de alta resistência retardante de fogo com espessura de 100 mm, coeficiente de preservação de calor inferior a 0,0212 kcal/Mohr.
|
|

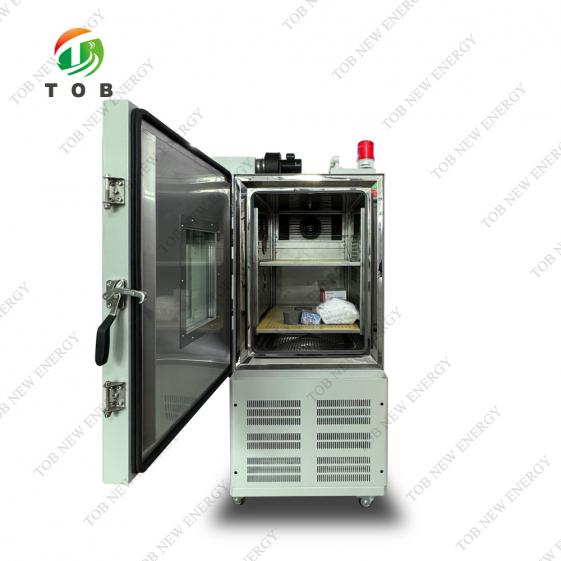

5.4 Porta da Câmara
|
Porta única aberta
|
|
5.5 Janela de Observação
|
Com janela de observação de vidro a vácuo na porta e moldura da porta com dispositivos elétricos resistentes ao calor, anticongelantes e anticondensação, garante uma observação clara da amostra sob teste.
|
|
5.6 Furo de teste
|
Total de 2 peças: furo de teste de 100 mm na lateral da câmara, com vedação de silicone e tampa de aço inoxidável.
|
|
5.7 Selagem
|
Adote tira de borracha de silicone importada original, com alto desempenho de vedação.
|
|
5.8 Suporte de amostra
|
Suporte de amostra com material isolante, 2 camadas, capacidade de 30 kg/camada.
|
|
5.9 Porta de equilíbrio de pressão
|
Dispositivo de ajuste de equilíbrio do tipo de pressão mecânica instalado para evitar que a diferença de pressão influencie a resistência da câmara de teste quando se realiza um teste de alta temperatura.
|
|
5.10 Iluminação interna da câmara
|
Com uma luz de economia de energia dentro da janela de observação.
|
|
5.11 Rodas
|
A parte inferior da caixa é equipada com 4 conjuntos de rodas universais. Há função de travamento automático nas duas rodas dianteiras, que facilitam a movimentação e a fixação do equipamento.
|
|

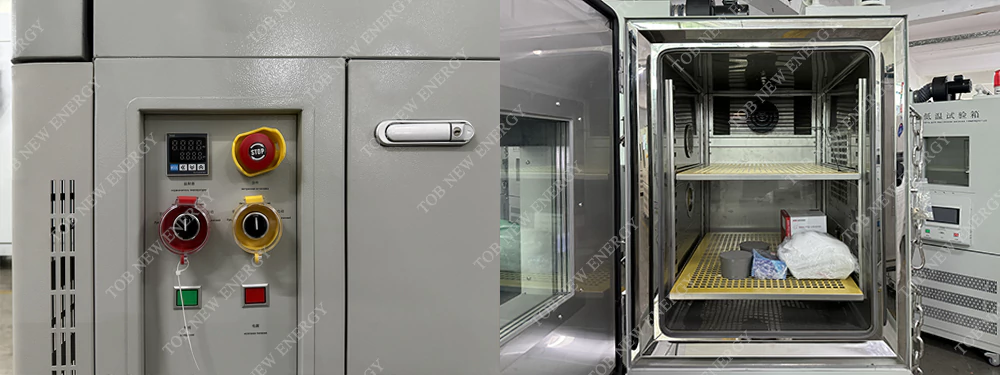

5.12 Painel de controle
|
Controlador de tela sensível ao toque, interruptor de energia, iluminação, protetor contra superaquecimento,
|
|
Porta LAN ou porta RS-485
|
|
5.13 Extintor de incêndio
|
1 conjunto de extintor de incêndio de CO2 (embutido ou colocado fora da câmara deve ser confirmado
|
|
Com o cliente)
|
|
Observações: Devido à política de transporte, fornecemos uma interface para o local de CO2 externo
|
|
Ou garrafa vazia de CO2.
|
|
5.14 Observação
|
1 peça de saída de fumaça.
|
|
2 pedaços de corrente à prova de explosão na lateral da câmara.
|
|
1 conjunto de porta de alívio de pressão à prova de explosão.
|
|
1 conjunto de alarme de luz tricolor.
|
|
6. Sistema de suprimento de ar
|
|
6.1 Função de suprimento de ar
|
Soprador com motor ajustável de velocidade de frequência variável, ajuste automático da velocidade do ar sob temperatura e umidade constantes, atingindo a melhor eficiência constante.
|
|
Do fluxo de ar superior para o inferior.
|
|
6.2 Motor Cíclico
|
Motor assíncrono de baixa pressão Taiwan Air Deviser
|
|
6.3 Soprador
|
Soprador centrífugo circulante de múltiplas lâminas, lâminas de alumínio resistentes a altas e baixas temperaturas
|
|
6.4Sensor
|
1. Sensor de temperatura PT100
|
|
7. Sistema de Refrigeração
|
|
7.1 Método de resfriamento a ar
|
Compressor de refrigeração a ar
|
|
7.2 Compressor
|
Compressor GEA BOKE ou similar da Alemanha
|
|
7.3 Refrigerante
|
Refrigerante ecológico R448a
|
|
7.4 Condensador
|
Resfriamento a ar de alta eficiência por convecção forçada com aletas
|
|
7.5 Evaporador
|
Evaporador multissegmentar de alta eficiência tipo aleta
|
|
7.6 Separador de óleo
|
Emerson
|
|
7.7 Válvula reguladora de pressão de evaporação
|
Válvula reguladora de pressão de evaporação Danfoss (garante que não haja condensação em operação prolongada em baixa temperatura e alta umidade).
|
|
7.8 Válvula de Expansão Elétrica
|
Válvula de expansão elétrica Danfoss. Fluxo de refrigerante com servocontrole.
|
|
7.9 Válvula solenóide
|
Japão Saginomiya e Danfoss
|
|
7.10 Espelho Líquido
|
Danfoss
|
|
7.11 Outros acessórios
|
Todos com produtos de marcas famosas (Imagem à direita: Filtro seco)
|
|
8. Sistema de aquecimento
|
|
8.1 Tubo de aquecimento
|
Tubo de aquecimento elétrico de liga de níquel-cromo tipo fio desencapado
|
|
8.2 Método de Controle
|
O sinal de saída do controlador através do relé de estado sólido SSR realiza um controle sem contato de alta precisão
|
|
9. Controlador e circuito de controle — Controlador
|
|
9.1 Método de Controle
|
controlador.
|
|
Detalhes consulte o manual do usuário.
|
|
RS-485, porta Lan só pode escolher 1 delas
|
|
9.2 Principais componentes da parte de controle
|
Circuito de controle com produtos de marcas famosas (a imagem à direita é um interruptor eletromagnético)
|
|
9.3 Temporizador
|
(0~99999) Não redefinível
Taiwan OKDEP-LS-AH3.3M
|
|
10. Função de proteção
|
|
1. Com proteção anticondensação e proteção contra superaquecimento da amostra (também com protetor de temperatura ajustável independente)
|
|
2. 2. Sem interruptor de proteção de fusível
|
|
3. Interruptor de proteção contra superaquecimento do aquecedor
|
|
4. Sobrecarga do compressor, superaquecimento
|
|
5. Proteção de alta baixa pressão do compressor
|
|
6. Dispositivo de proteção contra sobrecorrente do sistema
|
|
11. Outros acessórios
|
|
11.1 Configuração Padrão
|
Prateleira de amostra de isolamento de 1,2 camadas.
|
|
2. 2 rolhas para furo de teste de 100 mm de diâmetro.
|
|
3..Manual de operação e manutenção e software de monitoramento.
|
|
12. Condição de operação
|
|
1. Temperatura ambiente: 5℃-35℃
|
|
2. Umidade relativa: ≤85% UR
|
|
3. Pressão atmosférica: 80 kPa ~ 106 kPa
|
|
4. Longe de fontes de vibração fortes
|
|
5. Fonte de energia:
|
|
5.1 380 V CA, 50 Hz trifásico, resistência de aterramento ≤ 4 Ω; Capacidade de potência: 7,0 kW
|
|
5.2 O conector de controle de energia da amostra adota o método de controle de contato de relé (fechamento do contato quando a máquina está funcionando normalmente, quando a máquina está parada ou com falha, o interruptor de contato desliga, entra em estado de proteção).
|
|
6. Frequência: 50Hz
|
|
7. Requisitos de qualidade do ar ambiente: sem pó de alta densidade, fácil de disparar, ar ou pó facilmente explosivo, longe de fontes eletromagnéticas fortes
|
|
8. Evite testes ou armazenamento de amostras facilmente inflamáveis, facilmente explosivas, volatilizáveis e corrosivas.
|
|
9. Requisito de local de amostra padrão:
|
|
9.1 Peso da amostra inferior a 80KG/m³
|
|
9.2 Amostra inteira com dimensões inferiores a 2/5 do volume interno da câmara, cada camada menos 2/5 da área. Caso contrário, o desempenho da câmara ou a operação normal serão seriamente afetados.
|
|
13. Método de fabricação e inspeção de equipamentos
|
1. Conformidade com os padrões de fabricação: GB/T10586-2006 e GB/T10592-1989.
Observação gentil: em GB/T5170.5-1996, a uniformidade de temperatura e umidade se refere à condição sem carga.
|
|
2. Conformidade com o padrão de inspeção: GB/T5170.2-1996, GB/T5170.5-1996.
|
