1. Nome do produto
|
|
Nome
|

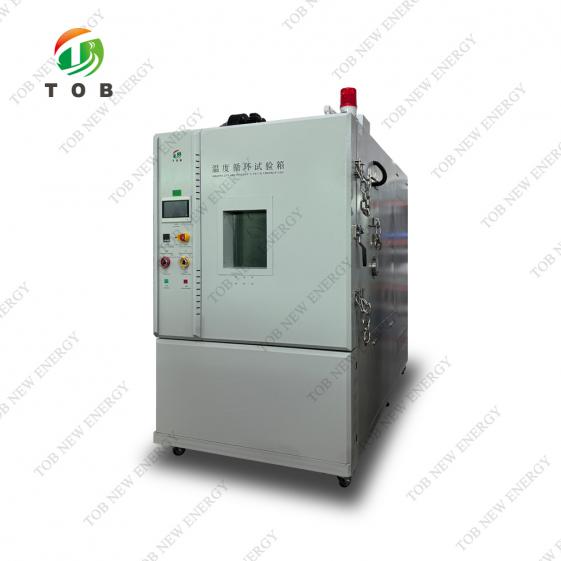

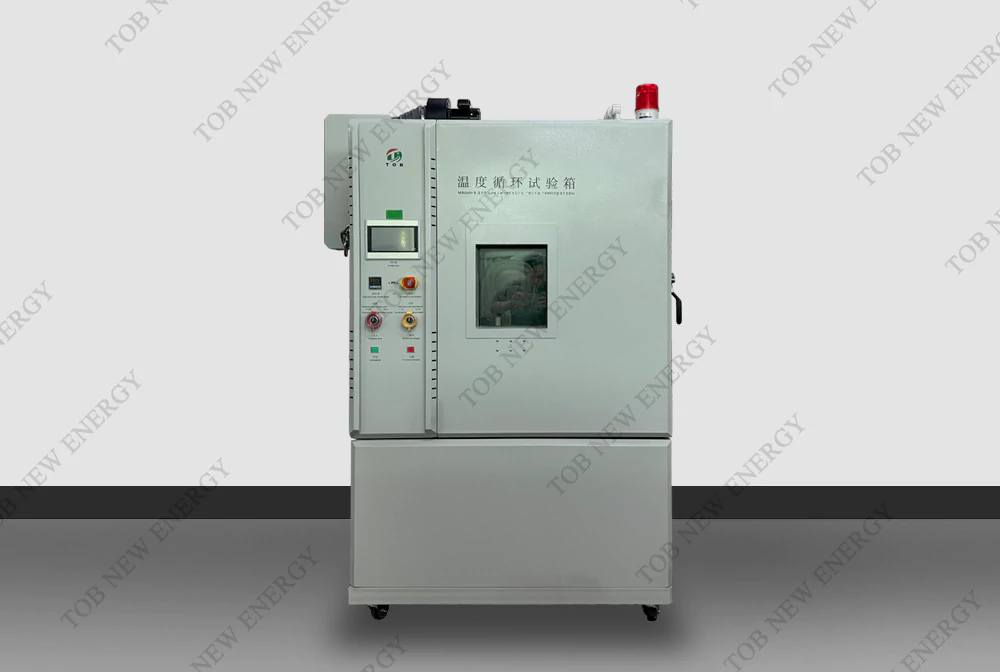

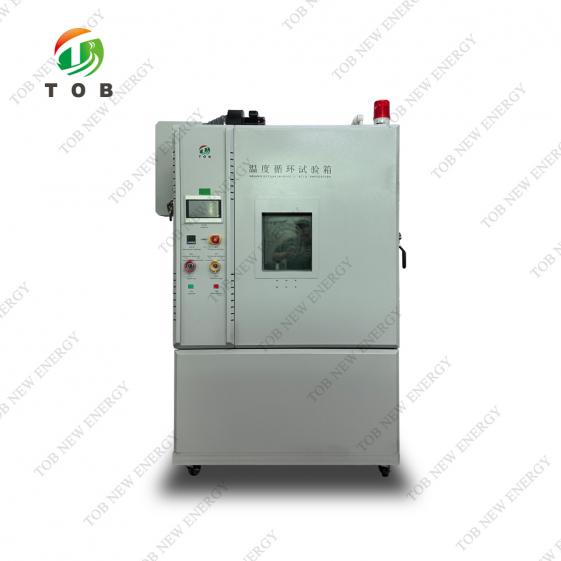

Máquina de teste de ciclo de temperatura da bateria
|
|
Modelo
|
TOB-KS5-800C
|
|
2. Aplicação e Limitação
|
|
Aplicativo
|
Este testador de ciclo de temperatura TOB-KS5-800C é usado principalmente para testes de baterias e produtos eletrônicos, componentes e outros materiais em altas temperaturas baixas, mudanças de temperatura, etc. O ambiente simula testes de confiabilidade.
|
|
3. Volume e Dimensão
|
|
Volume efetivo
|
800L
|
|
Dimensão Interna
|
L1000*A1000*P800mm
|
|
Dimensão geral
|
L1340*A1900*P1920mm (Observação: para dimensões gerais exatas, consulte o desenho do projeto final!)
|
|
4. Desempenho
|
|
Doença
|
Tipo de resfriamento a ar sob temperatura ambiente de +5℃ a +35℃, umidade relativa ≤85%. Sem carga (sem amostra na zona de teste)
|
|
Faixa de temperatura
|
-40℃~+150℃
|
|
Flutuação de temperatura
|
±0,5℃
|
|
Desvio de temperatura
|
≤±2,0℃
|
|
Uniformidade de temperatura
|
≤±2,0℃
|
|
Temp. Tempo de aquecimento
|
De -40~85℃, 5℃/min, controle não linear médio, sem carga
|
|
Temp. Tempo de resfriamento
|
De 85~-40℃,5℃/min, controle não linear médio, sem carga
|
|
Carregamento máx.
|
Não
|
|
Carga de aquecimento máxima constante
|
Não
|
|
Barulho
|
≤85dB
|
|
Conformidade com os padrões
|
Conformidade padrão:
|
|
IEC60068-2-1:2007
|
|
IEC60068-2-2:2007
|
|
IEC60068-2-78:2007
|
|
Peso
|
800 kg
|
|
Fonte de energia
|
380 V, 50 Hz, trifásico
|
|
Poder
|
20,0 kW
|
|
5. Estrutura e Material
|
|
Câmara Externa
|
Chapas de aço laminadas a frio de 1,2 mm com pintura.
|
|
Câmara Interna
|
Aço inoxidável SUS#304 de 1,0 mm, resistente a altas e baixas temperaturas.
|
|
Material de isolamento
|
Material de isolamento de espuma de poliuretano PU de 100 mm.
|
|

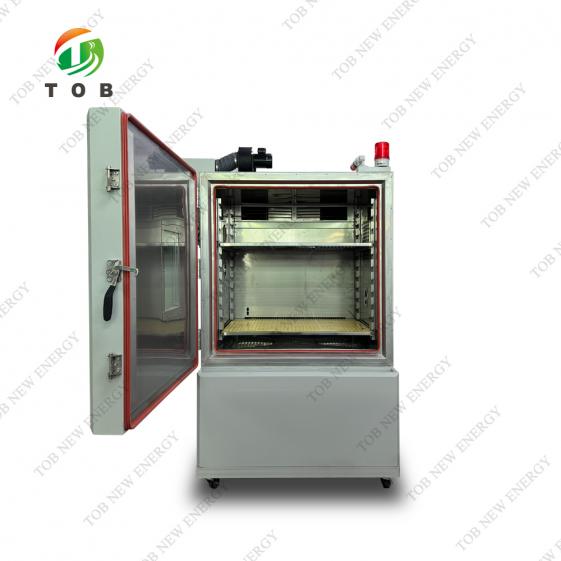

Porta da Câmara
|
Porta única aberta.
|
|
Janela de observação
|
Com janela de observação de vidro a vácuo na porta e moldura da porta com dispositivos elétricos resistentes ao calor, anticongelantes e anticondensação, garante uma observação clara da amostra sob teste.
|
|
Buraco de teste
|
2 furos de teste de 100 mm na lateral da câmara, com vedação de silicone e tampa de aço inoxidável.
|
|
Selagem
|
Adote tira de borracha de silicone importada original, com alto desempenho de vedação.
|
|
Suporte de amostra
|
Suporte de amostra com material isolante, 2 camadas, capacidade 50 kg/camada.
|
|
Iluminação dentro da câmara
|
1 conjunto de luz economizadora de energia dentro da janela de observação
|
|
Porta de equilíbrio de pressão
|
Dispositivo de ajuste de equilíbrio do tipo de pressão mecânica instalado para evitar que a diferença de pressão influencie a resistência da câmara de teste quando se realiza um teste de alta temperatura.
|
|

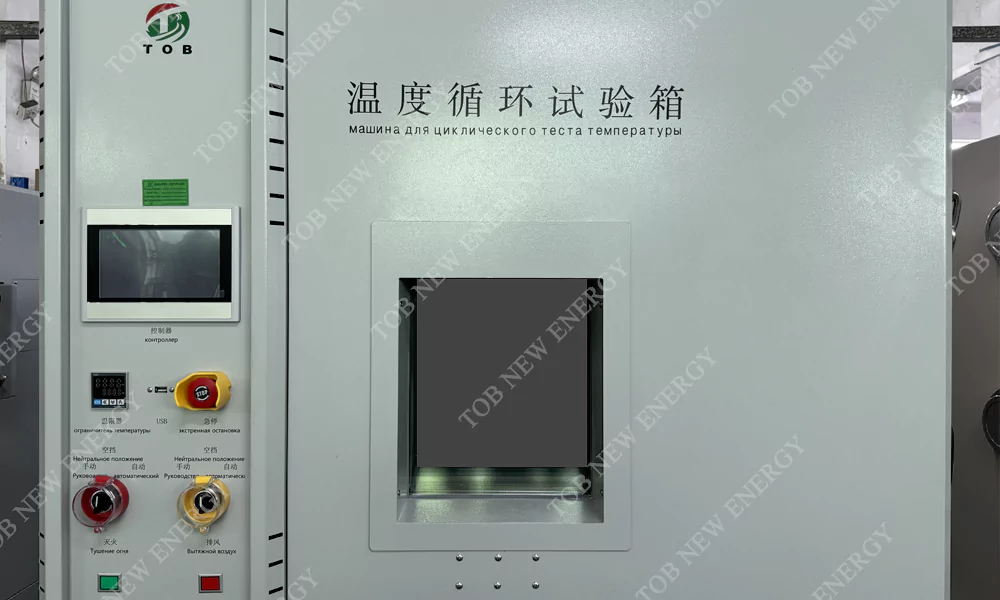

Painel de controle
|
Controlador de tela sensível ao toque, interruptor de alimentação, iluminação, protetor contra superaquecimento, RS-485.
|
|
Dispositivo de segurança
|
1 conjunto de sistema de exaustão de fumaça
|
|
1 conjunto de luzes tricolores para indicar o status de funcionamento do equipamento.
|
|
2 pedaços de corrente de segurança na lateral da câmara.
|
|
1 conjunto de porta de alívio de pressão.
|
|
6. Sistema de suprimento de ar
|
|
Recurso de suprimento de ar
|
Circulação de ar de suprimento da parte superior para a inferior.
|
|
Motor cíclico
|
Motor assíncrono de baixa pressão de Taiwan
|
|
Ventilador
|
Soprador centrífugo circulante de múltiplas lâminas, lâminas de alumínio resistentes a altas e baixas temperaturas
|
|
Sensor
|
Sensor de temperatura PT100
|
|
7. Sistema de Refrigeração
|
|
Método de resfriamento de ar
|
Compressor de refrigeração a ar
|
|
Compressor
|
Compressor GEA BOKE ou outro nível similar para opções
|
|
Refrigerante
|
R448a
|
|
Condensador
|
Resfriamento a ar, convecção forçada de alta eficiência, tipo aletas
|
|
Evaporador
|
Evaporador multissegmentar de alta eficiência tipo aleta
|
|
Outros
|
Separador de óleo, válvula solenóide, etc. com marca famosa
|
|
8. Sistema de aquecimento
|
|
Tubo de aquecimento
|
Tubo de aquecimento elétrico de liga de níquel-cromo tipo fio desencapado
|
|
9. Controlador e circuito de controle — Controlador personalizado
|
|
Controlador
|
Controlador personalizado
|
|
10. Função de proteção
|
|
1. Com proteção anticondensação e proteção contra superaquecimento da amostra (também com protetor de temperatura ajustável independente)
|
|
2. Sem interruptor de proteção de fusível
|
|
3. Interruptor de proteção contra superaquecimento do aquecedor
|
|
4. Sobrecarga do compressor, superaquecimento
|
|
5. Proteção de alta baixa pressão do compressor
|
|
6. Dispositivo de proteção contra sobrecorrente do sistema
|
|
7. Função de autodiagnóstico e exibição de falhas do controlador
|
|
8. Função de proteção de sequência de fase
|
|
11. Outros acessórios
|
|
Configuração padrão
|
Prateleira de amostra em camadas, capacidade de carga (média) 50 kg/camada.
|
|
Rolhas para furo de teste de 100 mm de diâmetro.
|
|
Manual de operação e manutenção e software de monitoramento.
|
|
12. Condição de operação
|
|
1. Temperatura ambiente: 5℃-35℃;
|
|
2. Umidade relativa: ≤85%UR;
|
|
3. Pressão atmosférica: 80 kPa ~ 106 kPa
|
|
4. Longe de fontes de vibração fortes
|
|
5. Fonte de energia:
|
|
5.1 380 V, 50 Hz 3 Ph 4 fios + fio de aterramento, resistência de aterramento ≤ 4Ω
|
|
6. Frequência: 50Hz (60Hz opcional)
|
|
7. Umidificação de água: taxa de resistência≥500MΩ;
|
|
8. Requisitos de qualidade do ar ambiente: sem pó de alta densidade, fácil de disparar, ar ou pó facilmente explosivo, longe de fontes eletromagnéticas fortes
|
|
9. Evite testes ou armazenamento de amostras facilmente inflamáveis, facilmente explosivas, volatilizáveis e corrosivas.
|
|
10. Requisito de local de amostra padrão:
|
|
10.1 Peso da amostra inferior a 80KG/m³
|
|
10.2 Amostra inteira com dimensões inferiores a 2/5 do volume interno da câmara, cada camada menos 2/5 da área. Caso contrário, o desempenho da câmara ou a operação normal serão seriamente afetados.
|
