1.Nome do produto

1.1 Nome

1.2 Modelo

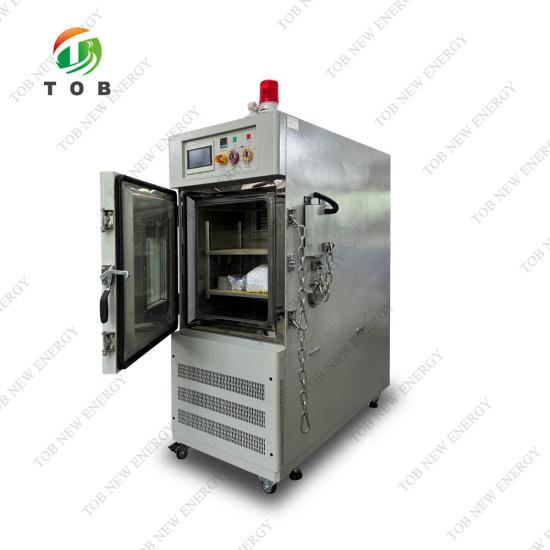

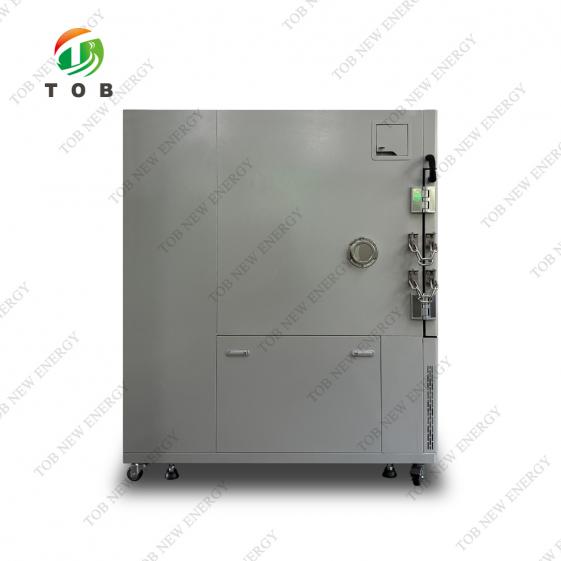

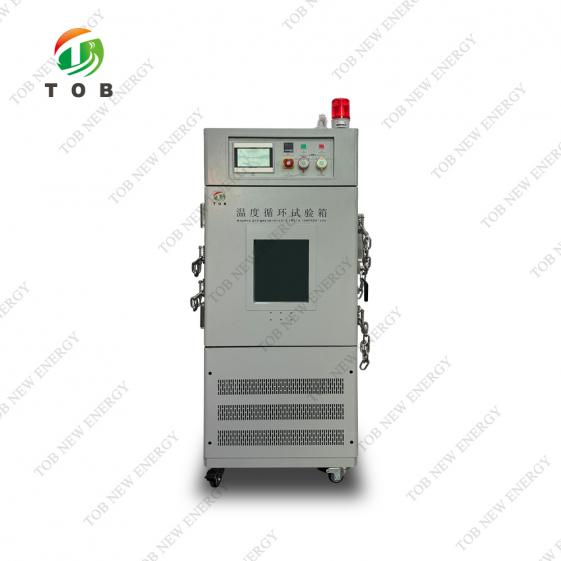

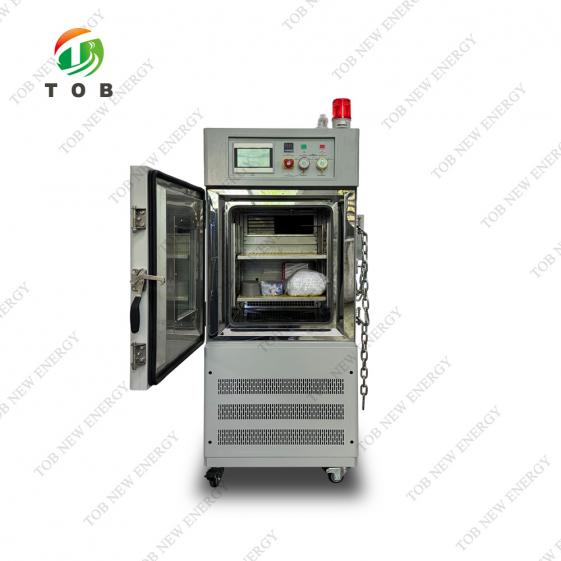

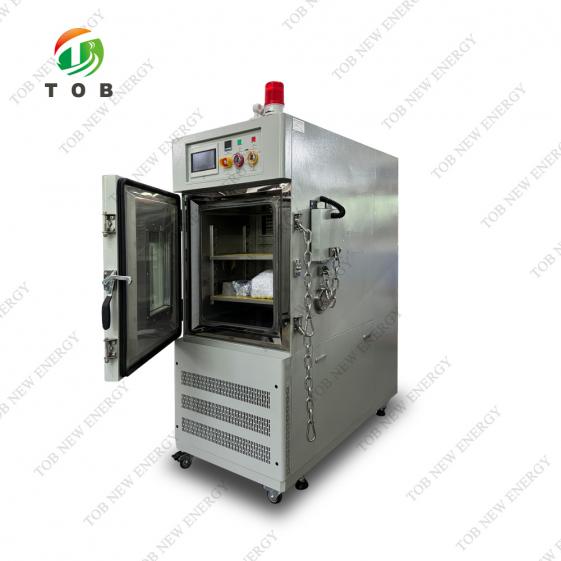

Câmara de teste de ciclagem de temperatura

TOB-KS5-150C

2. Aplicação e Limitação

2.1 Aplicação

Usado principalmente para produtos eletrônicos e de célula única, teste de alta temperatura e baixa temperatura de componentes, mudança de temperatura, etc.

3. Volume e dimensão

3.1 Volume Efetivo

150L

3.2 Dimensão Interna

L500 mm*A600 mm*D500 mm

3.3 Dimensão Geral

W750mm*H1780mm*D1500mm

Observação: dimensão geral exata, consulte o desenho de projeto final!

4. Desempenho

4.1 Condição

Tipo de resfriamento de ar sob temperatura ambiente.+5°C~+35°C, umidade relativa≤85%。Sem carga (sem amostra na zona de teste)

4.2 Temperatura. Faixa

-40℃~+150℃

4.3 Temperatura. Flutuação

±0,5℃

4.4 Temperatura. Desvio

≤±2℃

4,5 Temperatura. Gradiente

≤±2,0℃

4.6 Temperatura. Tempo de aquecimento

De -40 ℃ a 85 ℃, média não linear de faixa completa de cerca de 5 ℃/mins, sem carga

4.7 Temperatura. Tempo de resfriamento

De 85 ℃ a -40 ℃, média não linear de faixa completa de cerca de 5 ℃/mins, sem carga

4,8 Temperatura. Ultrapassar

≤±2℃

4.9 Ruído

≤70dB (Nível A)

4.10 Peso

Aproximadamente 600KG

4.11 Poder

380V, 50Hz, trifásico, 9KW

4.12 Conformidade com os Padrões

IEC62133-2012-Capítulo 7.2.4 Ciclagem de temperatura

UL1642-Capítulo 18 Teste de ciclo de temperatura

Teste UN38.3 T.2:Teste térmico

IEC60068-2-1:2007 Testes ambientais - Parte 2: Métodos de teste - Testes A: Frio

IEC60068-2-2:2007 Testes ambientais para produtos elétricos e eletrônicos Métodos de teste - Testes B: Calor Seco

5. Estrutura e Material

5.1 Câmara Externa

Aço laminado a frio com pintura.

5.2 Câmara Interna

Aço inoxidável SUS#304 de 1,0 mm.

Parte inferior: aço inoxidável #304 com 2mm de espessura,

5.3 Material de Isolamento

Material de isolamento de espuma de poliuretano PU de 100 mm

5.4 Porta da Câmara

Única porta aberta

5.5 Janela de Observação

Janela de observação de vidro a vácuo (tamanho consulte desenho de projeto)

5.6 Furo de Teste

2 unidades de furo de teste de 400mm na lateral da câmara,

com vedação de silicone e tampa de aço inoxidável.

5.7 Vedação

Adote tira de borracha de silicone importada original, com alto desempenho de vedação.

5.8 Porta-amostras

Porta-amostras com material isolante, 2 camadas,

capacidade inferior a 30kg/camada.

5.9Iluminação dentro da câmara

1 conjunto de luz economizadora de energia dentro da janela de observação

5.10 Sistema de alarme com luz tricolor

1 conjunto de alarme de luz tricolor para indicar o status de execução

5.11 Funções de Segurança

1 peça de ventilação de exaustão de fumaça.

2 peças de corrente à prova de explosão na lateral da câmara.

1 conjunto de porta de alívio de pressão à prova de explosão.

6. Sistema de abastecimento de ar

6.1 Fornecimento de ar

Force a circulação interna do suprimento de ar superior para inferior.

6.2 Motor Cíclico

Motor assíncrono de baixa pressão da marca Taiwan

6.3 Soprador

Ventilador de circulação centrífuga multi-lâminas, alta temperatura baixa. lâminas de alumínio resistentes

6.4 Sensor

Sensor de temperatura PT100 （bulbo úmido-seco）

7. Sistema de refrigeração

Método de resfriamento de ar

Compressor tipo resfriamento de ar

7.1 Compressor

Alemanha GEA Boke ou compressor de nível semelhante

7.2 Refrigerante

R448a

7.3 Condensador

Tipo de aletas de convecção forçada de alta eficiência de resfriamento de ar

7.4Evaporador

Evaporador tipo aleta multissegmento de alta eficiência

7,5Outros

Separador de óleo, etc...

8. Sistema de aquecimento

8.1 Tubo de aquecimento

Tubo de aquecimento elétrico de liga de níquel-cromo tipo fio nu

9. Controlador e circuito de controle - controlador

9.1Controlador

controlador

A porta RS-485 ou Lan só pode ser escolhida uma delas.

 10.1 Função de Proteção

1. com amostra anti-condensação, proteção contra superaquecimento (também com protetor de temperatura ajustável independente)

2. 2. Sem interruptor de proteção de fusível

3. Temperatura excessiva do aquecedor. Interruptor de proteção

4. Sobrecarga do compressor, superaquecimento

5. Proteção de alta baixa pressão do compressor

6. Dispositivo de proteção contra sobrecorrente do sistema

11. Outros acessórios

11.1Configuração Padrão

Prateleira de amostra de isolamento de 1,2 camadas, capacidade de carga (média) 30KG/camada.

2.2 Rolhas para furo de teste com diâmetro de 50 mm.

3.Manual de operação e manutenção e software de monitoramento

12. Condição Operacional

1. Temperatura ambiente. : 5℃-35℃;

2. Umidade relativa: ≤85% UR;

3. Pressão atmosférica: 80kPa ~ 106kPa

4. Longe de fontes de vibração fortes

5.Fonte de energia:

5.1.380V AC(±10%),50Hz 3 Fase 4 fios+fio de aterramento, resistência de aterramento≤4Ω;
