Patente CN215451487U - Seladora de laboratório com matriz de troca rápida

Sep 22,2026
MODELO DE UTILIDADE CONCEDIDO · CN215451487U · ATIVO
Máquina de Selagem de Baterias de Laboratório com Matriz de Troca Rápida

Uma prensa de selagem compacta, adequada para porta-luvas, para amostras de baterias de P&D: a matriz superior é trocada através de um encaixe roscado e pino, e o suporte da matriz inferior desliza para fora para limpeza.

Especificação completa e desenhos: CN215451487U no Google Patents

Fazer uma amostra de pesquisa não é o mesmo trabalho que fazer uma célula de produção. Uma máquina de selagem de baterias de laboratório trabalha com pequenos lotes de materiais experimentais - frequentemente dentro de uma caixa de luvas - e precisa se adaptar sempre que a amostra muda. A especificação descreve o estado da técnica de forma franca: os dispositivos de selagem em seladoras de laboratório eram muitos e variados, e selar um tipo diferente de bateria significava desconectar e reinstalar a ranhura de selagem da matriz correspondente, uma operação que chama de inconveniente e problemática.

A CN215451487U elimina esse trabalho. A matriz de selagem superior é mantida por um encaixe roscado travado com um pino, para que possa ser desparafusada e trocada em instantes; o suporte da matriz inferior corre sobre uma placa deslizante e sai ao longo de trilhos para instalação e limpeza; e um dispositivo de suporte protege a placa deslizante quando a prensa trabalha com alta força.

Informações da Patente

Número de publicação CN215451487U
Número do pedido CN202122023872.8U
Título (original) 一种可自由更换封口装置的电池封口机 (Máquina de Selagem de Baterias de Laboratório com Matriz de Troca Rápida)
Inventores Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Titular atual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - a entidade registrada da TOB NEW ENERGY
Data de depósito 26 de agosto de 2021
Data de concessão 7 de janeiro de 2022
Tipo de documento Modelo de utilidade (código de tipo U)
Status legal Ativo
Expiração prevista 26 de agosto de 2031
Desenhos 5 figuras
Registro oficial CN215451487U no Google Patents
Propriedade.A TOB NEW ENERGY detém este modelo de utilidade concedido. Foi depositado sob a entidade chinesa registrada da empresa (apresentada na fonte da página e nos dados estruturados) e é co-inventado por Dany Huang (Zhengyao Huang) e Tobey Chen.
Sobre títulos e terminologia nesta página.O título em inglês acima é uma tradução revisada por humanos pela equipe de engenharia da TOB NEW ENERGY, padronizada para a terminologia usada em nossa linha de equipamentos; não é uma tradução automática. O título e as reivindicações originais em chinês são o texto autoritativo - um leitor que compare esta página com o Google Patents pode notar diferenças na redação precisamente porque o registro público lá é traduzido por máquina. As figuras e descrições de mecanismos nesta página são extraídas da especificação e das reivindicações chinesas, não de qualquer tradução delas.
Uma nota sobre o tipo de patente.Esta é uma patente chinesa de modelo de utilidade, que protege a estrutura mecânica de um dispositivo em vez de uma formulação química ou processo. Modelos de utilidade têm um prazo de dez anos e são examinados quanto à novidade e aplicabilidade prática. O que se segue é, portanto, uma descrição estrutural - as reivindicações definem um aparelho, e a especificação não publica números de desempenho medidos. Quaisquer números de força de prensagem ou pressão para as máquinas de produção da TOB vêm de nossas fichas técnicas de equipamentos, não deste documento de patente.

O problema de produção que esta patente resolve

Cada tipo de amostra traz sua própria matriz.Um selador de laboratório é usado para fazer amostras de pesquisa e desenvolvimento de materiais de bateria. Diferentes tipos de bateria precisam de diferentes ranhuras de vedação de matriz, então uma máquina que não consegue trocar as matrizes rapidamente passa a maior parte do tempo sendo reequipada em vez de selar.

A troca e a limpeza são trabalhosas.A ranhura da matriz deve ser destacada e reinstalada manualmente, e uma matriz de vedação que não pode ser retirada da máquina é difícil de limpar adequadamente entre as execuções.

Prensas de laboratório devem suportar forças de prensagem reais.Selar amostras ainda requer força, e a especificação alerta que pressão excessiva pode danificar uma placa deslizante ou até mesmo rachá-la. A patente responde a todos os três pontos: troca rápida de matriz, uma estação de matriz inferior deslizante e um dispositivo de suporte que absorve a carga.

Como o mecanismo funciona

A máquina é construída como uma pequena prensa sobre uma base de máquina, com a estação de matriz em um slide na frente do pistão e os controles de pressão no corpo abaixo. A Figura 1 mostra a estrutura geral; a Figura 2 amplia a parte A da área de prensagem; a Figura 3 mostra o dispositivo de suporte; as Figuras 4 e 5 mostram como as matrizes superior e inferior são montadas.

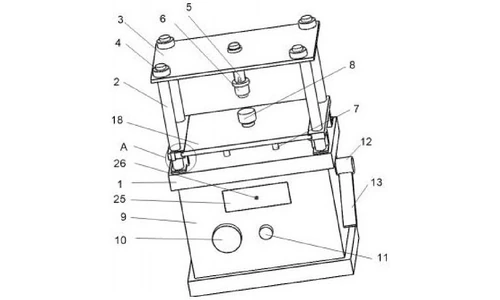

CN215451487U Figure 1 - overall structure of the battery sealing machine
Figura 1 - estrutura geral da máquina de vedação de bateria

Estrutura da prensa e pistão

Uma coluna de suporte é fixada acima da base da máquina, e uma bancada de estampagem é conectada de forma móvel no topo da coluna através de um parafuso. Uma coluna de estampagem pende da parte inferior da bancada e carrega a matriz de vedação superior. Abaixo da base fica o corpo da máquina: sua face frontal carrega o manômetro e a válvula reguladora de pressão, e seu lado direito carrega o assento do interruptor de pressão com a alavanca de pressão. Uma gaveta com uma alça é instalada no corpo para armazenar matrizes de vedação.

Matriz de vedação superior de troca rápida

A extremidade inferior da coluna de estampagem tem um orifício cilíndrico com uma rosca interna. A matriz de vedação superior carrega um protrusão cilíndrica com uma rosca externa no topo. A matriz é parafusada na coluna, e ambas as peças possuem orifícios redondos alinhados através dos quais um pino cilíndrico é inserido. O pino trava a junta roscada contra afrouxamento ou rotação durante a prensagem. Para trocar a matriz, o operador retira o pino e desparafusa a matriz - a especificação afirma que é isso que torna a matriz de vedação superior substituível e fácil de desmontar.

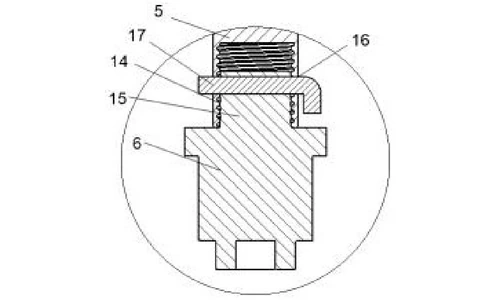

CN215451487U Figure 4 - stamping column with the upper sealing die
Figura 4 - cooperação entre a coluna de estampagem e a matriz de vedação superior

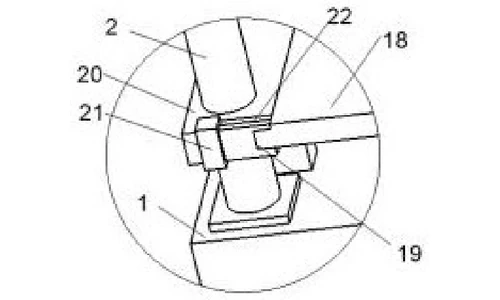

CN215451487U Figure 2 - enlarged structure of part A of Figure 1
Figura 2 - estrutura ampliada da parte A da Figura 1

Estação da matriz inferior deslizante

Acima da base da máquina fica o dispositivo de suporte; sobre ele corre uma placa deslizante montada em trilhos, e os trilhos são sustentados por uma estrutura de suporte que passa pela coluna de suporte e compartilha parte da carga de prensagem. O dispositivo de fixação da matriz inferior - uma protrusão circular com um sulco anelar que recebe o cilindro oco na parte inferior da matriz de vedação inferior - é montado na placa deslizante. Um parafuso de bloco deslizante na estrutura de suporte viaja em um pequeno sulco para limitar e localizar a placa deslizante. Como todo o suporte da matriz inferior fica sobre um deslizador, ele pode ser puxado para fora ao longo da placa para instalação e limpeza da matriz.

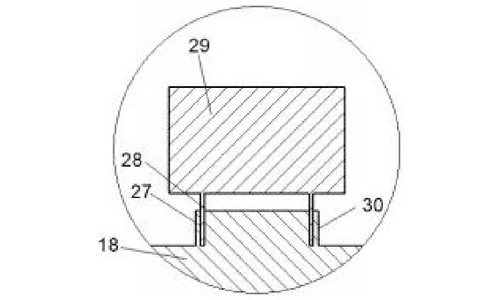

CN215451487U Figure 5 - mounting of the lower sealing die
Figura 5 - montagem da matriz de vedação inferior

Dispositivo de suporte sob o deslizador

O dispositivo de suporte é feito de uma placa de suporte e quatro colunas de suporte cujas extremidades inferiores estão embutidas na base da máquina. Juntamente com a estrutura de suporte que passa pela coluna de suporte, ele absorve parte da força de prensagem. A especificação atribui a este arranjo a prevenção de danos ou rachaduras na placa deslizante sob pressão excessiva.

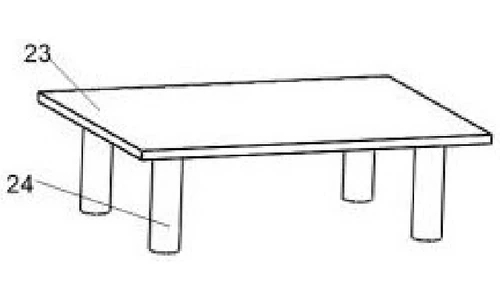

CN215451487U Figure 3 - structure of the support device
Figura 3 - estrutura do dispositivo de suporte

Sequência de operação conforme publicada

O experimentador observa o manômetro e ajusta a válvula reguladora para a pressão prescrita pelo experimento. O cilindro oco da matriz de vedação inferior é assentado no sulco anelar da protrusão circular na placa deslizante, e a matriz de vedação superior é parafusada na coluna de estampagem e travada com o pino cilíndrico. O material da bateria a ser vedado é colocado na matriz inferior, e pressionar a alavanca de prensagem completa a vedação.

Benefícios declarados

Benefício Mecanismo responsável
Matriz superior substituível e fácil de desmontar Espigão cilíndrico roscado com travamento por pino cilíndrico
Instalação e limpeza convenientes da matriz Placa deslizante e trilhos permitem que o dispositivo de fixação da matriz inferior seja puxado para fora
Placa deslizante protegida contra pressão excessiva Dispositivo de suporte (placa de suporte com quatro colunas de suporte embutidas) e estrutura de suporte com distribuição de carga
Força de prensagem controlada e repetível Manômetro e válvula reguladora de pressão no corpo da máquina

Como se compara com seladoras de laboratório de matriz fixa

Diferentes tipos de amostras de bateria precisam de diferentes matrizes de selagem. Uma seladora cuja matriz não pode ser trocada rapidamente passa a maior parte do tempo sendo reequipada em vez de selar - o problema exato que esta patente elimina.

Dimensão Abordagem convencional Design desta patente
Troca da matriz superior Reequipamento lento entre tipos de amostras Espigão roscado e pino trocam a matriz superior rapidamente
Acesso à matriz inferior Difícil de alcançar para limpeza Placa deslizante e trilhos puxam a estação da matriz inferior para fora
Controle de pressão Força ajustada manualmente inconsistente Manômetro e válvula reguladora com suporte de distribuição de carga sob a placa deslizante

Onde esta tecnologia é usada hoje

Esta patente cobre a arquitetura de matriz de troca rápida do equipamento de selagem de baterias de laboratório da TOB - a mesma família de estações de trabalho usada para crimpar e selar células tipo moeda de pesquisa e células de amostra com matrizes que são trocadas em segundos.

Consultas sobre equipamentos relacionados:solicitar um orçamento

Perguntas frequentes

O que a patente CN215451487U cobre?

Ela cobre uma máquina de selagem de baterias de laboratório usada para fazer amostras de P&D de materiais de bateria, compacta para operação em porta-luvas e com uma estrutura de prensa hidráulica especial. Seus principais recursos são uma matriz de selagem superior que é rapidamente substituível, um dispositivo de fixação da matriz inferior montado em uma placa deslizante que pode ser puxado para fora para instalação e limpeza da matriz, e um dispositivo de suporte que evita danos por pressão à placa deslizante.

Por que uma matriz de troca rápida é importante em uma seladora de laboratório?

Diferentes tipos de bateria precisam de diferentes ranhuras de selagem de matriz. Em seladoras de laboratório anteriores, a ranhura correspondente precisava ser removida e reinstalada para cada tipo de bateria, o que a especificação descreve como inconveniente e trabalhoso. O ferramental de troca rápida permite que o operador troque as matrizes e volte a selar as amostras.

Como a matriz de selagem superior é fixada para que possa ser trocada rapidamente?

A coluna de estampagem possui um orifício cilíndrico com uma rosca interna em sua extremidade inferior, e a matriz de selagem superior possui uma saliência cilíndrica com uma rosca externa no topo. A matriz é parafusada na coluna e um pino cilíndrico é inserido através de orifícios redondos alinhados em ambas as peças, travando a junta. Liberar o pino e desparafusar a matriz completa a troca.

Como a matriz de selagem inferior é limpa ou substituída?

O dispositivo de fixação da matriz inferior é montado em uma placa deslizante que corre sobre trilhos acima do dispositivo de suporte. Todo o suporte pode ser puxado para fora ao longo da placa deslizante, o que torna a instalação e a limpeza da matriz convenientes sem desmontar a prensa.

Quem possui a patente CN215451487U?

A TOB NEW ENERGY detém este modelo de utilidade concedido. Ele está registrado sob sua entidade chinesa registrada e foi co-inventado por Huang Zhengyao (Dany Huang) e Chen Lucai (Tobey Chen).

A patente CN215451487U ainda está em vigor?

Sim. Ela está ativa, depositada em 26 de agosto de 2021 com expiração prevista para 26 de agosto de 2031.
