CN215432708U - Máquina de corte de eletrodos de bateria de lítio com estrutura de limpeza integrada

Sep 11,2026
MODELO DE UTILIDADE CONCEDIDO · CN215432708U · ATIVO
Máquina de Corte de Eletrodos de Bateria de Lítio com Estrutura de Limpeza Integrada

Uma máquina de corte de folhas de bateria alimentada a vácuo cujas fatias caem diretamente em uma cavidade de limpeza ultrassônica e deixam a máquina já limpas - corte e limpeza em um fluxo contínuo.

Especificação completa e desenhos: CN215432708U no Google Patents

Cortar folhas de bateria em fatias é apenas metade do trabalho - as peças recém-cortadas precisam então ser limpas. A especificação da CN215432708U descreve o que isso significava no chão de fábrica antes desta patente: as máquinas de corte em uso não conseguiam limpar as peças cortadas por si mesmas, portanto, uma máquina de limpeza separada tinha que ficar ao lado de cada máquina de corte. Máquinas amontoadas, a área de trabalho permanecia suja e a área ocupada aumentava.

A CN215432708U, depositada em 26 de agosto de 2021 e concedida em 7 de janeiro de 2022, fecha essa lacuna dentro de uma única máquina. As folhas empilhadas são recolhidas uma a uma por um carro a vácuo, transportadas para um conjunto de cortadores verticais de carboneto de tungstênio, e as fatias caem então diretamente em uma cavidade de limpeza ultrassônica integrada ao mesmo corpo - fatias limpas saem de um fluxo contínuo.

Informações da Patente

Número de publicação CN215432708U
Título (original) 一种带有清洁结构的锂电池的切片机 (Máquina de Corte de Eletrodos de Bateria de Lítio com Estrutura de Limpeza Integrada)
Inventores Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Cessionário atual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - a entidade registrada da TOB NEW ENERGY
Data de depósito 26 de agosto de 2021
Data de concessão 7 de janeiro de 2022
Tipo de documento Modelo de utilidade (código de tipo U)
Status legal Ativo
Expiração prevista 26 de agosto de 2031
Citações futuras Citado por 1 patente subsequente
Desenhos 6 figuras
Registro oficial Google Patents - CN215432708U
Sobre títulos e terminologia nesta página.O título em inglês acima é uma tradução revisada por humanos pela equipe de engenharia da TOB NEW ENERGY, padronizada de acordo com a terminologia usada em nossa linha de equipamentos; não é uma tradução automática. O título e as reivindicações originais em chinês são o texto autoritativo - um leitor que compare esta página com o Google Patents pode notar diferenças na redação precisamente porque o registro público lá é traduzido por máquina. As figuras e descrições dos mecanismos nesta página são extraídas da especificação e das reivindicações chinesas, e não de qualquer tradução delas.
Uma nota sobre o tipo de patente.Este é um modelo de utilidade chinês, que protege a estrutura mecânica de um dispositivo em vez de uma formulação ou processo químico. Modelos de utilidade têm um prazo de dez anos e são examinados quanto à novidade e aplicabilidade prática. O que se segue é, portanto, uma descrição estrutural - as reivindicações definem um aparelho, e a especificação não publica números de desempenho medidos. Quaisquer números de rendimento ou tolerância para as máquinas de produção da TOB vêm de nossas fichas técnicas de equipamentos, não deste documento de patente.
Quem detém esta patente.CN215432708U é um modelo de utilidade chinês concedido, detido pela TOB NEW ENERGY e registrado sob nossa entidade legal, XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. Ambos os inventores nomeados no registro público - Dany Huang (Huang Zhengyao) e Tobey Chen (Chen Lucai) - são membros da equipe de engenharia da TOB.

O problema de produção que esta patente resolve

As máquinas de corte não conseguiam limpar sua própria produção.Antes desta patente, as máquinas de corte para folhas de baterias de lítio não tinham como limpar as peças cortadas, então as fábricas precisavam instalar máquinas de limpeza separadas. A especificação lista as consequências diretamente: máquinas amontoadas, uma área de trabalho suja e desordenada, e espaço excessivo no chão ocupado.

O fluxo precisava permanecer contínuo.Enviar cada lote de fatias cortadas para um limpador externo interrompe o fluxo de material e adiciona manuseio. O objetivo da patente, em suas próprias palavras, é uma máquina de corte que forneça a limpeza por si mesma, para que a operação de corte permaneça contínua.

Como o mecanismo funciona

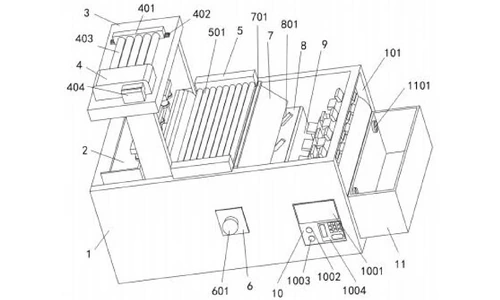

CN215432708U Figure 1 - first perspective view of the machine
Figura 1 - primeira vista em perspectiva da máquina. Fonte: publicação oficial CN215432708U (domínio público).

Corpo da máquina e alimentação de folhas (reivindicação 1)

O corpo principal da máquina é uma caixa retangular aberta no topo e em um dos lados, com a abertura superior atingindo apenas um quarto da profundidade do corpo. Um assento de elevação dentro da abertura superior sobe e desce em quatro colunas de elevação acionadas por um motor de haste de empurrar, carregando a pilha de folhas a serem cortadas. Um deslizador fixo leva do assento de elevação até o início da esteira. Dois plugues de energia retráteis armazenados em entalhes na parte traseira alimentam a cavidade ultrassônica e o restante da máquina separadamente; quatro pernas de suporte com mangas antiderrapantes mantêm o corpo no chão.

Transferência de folhas a vácuo (reivindicações 3 e 4)

Acima do assento encontra-se um carro de vácuo em forma de n, soldado ao corpo, com fiação roteada internamente. Três colunas móveis pendem de sua placa transversal; cada uma termina em uma placa de sucção de detecção equipada com um sensor de distância. As colunas viajam para frente e para trás em seus sulcos guia sob hastes móveis controladas eletricamente. À medida que o assento de elevação levanta a pilha, os sensores posicionam as placas sobre a folha superior, e uma bomba de vácuo - montada de forma destacável no topo do carro, com um núcleo todo em cobre e cinco tubos de vácuo para uma placa de fixação - segura exatamente uma folha nas placas. O carro então transporta essa folha para a esteira.

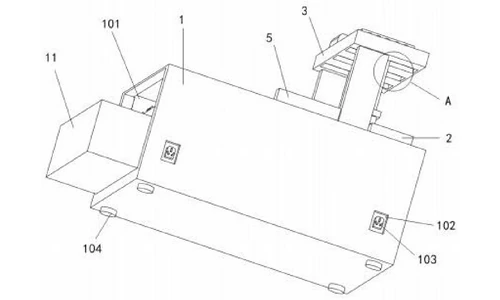

CN215432708U Figure 2 - second perspective view of the machine
Figura 2 - segunda vista em perspectiva da máquina. Fonte: publicação oficial CN215432708U (domínio público).

Transporte e alimentação para os cortadores (reivindicação 5)

Dois caixas de rolos transportadores combinadas - a traseira acionada por um motor de transmissão, a dianteira movida - sustentam dez rolos transportadores entre si que movem a folha apenas para a frente. Uma placa de empurrar com design de esteira bidirecional fica além dos rolos, começando com uma coluna empurradora equipada com um sensor: assim que a folha entra totalmente na placa de empurrar, a coluna avança para empurrar a folha contra os cortadores e então retorna à sua posição inicial. Uma gaveta de recuperação de resíduos com um terço da profundidade do corpo, com um puxador redondo de aço inoxidável, fica sob a junta entre as caixas transportadoras e a placa de empurrar para coletar resíduos descartados durante o transporte.

Cortadores de carboneto de tungstênio em uma placa intercambiável (reivindicação 6)

Na extremidade da placa de empurrar, uma placa de corte combinada carrega três cortadores verticais de carboneto de tungstênio formados integralmente com a placa. A placa de corte é conectada de forma destacável e conjuntos de corte intercambiáveis são fornecidos, de modo que diferentes tamanhos de folha são cortados trocando a placa em vez de reconstruir a máquina.

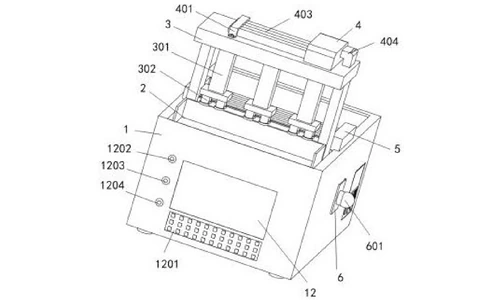

CN215432708U Figure 3 - third perspective view of the machine
Figura 3 - terceira vista em perspectiva da máquina. Fonte: publicação oficial CN215432708U (domínio público).

Limpeza ultrassônica, drenagem e secagem (reivindicações 6 e 7)

As fatias cortadas caem diretamente da placa de corte na cavidade de limpeza ultrassônica. Dentro da cavidade, um eixo de rolagem estriado grande - com seus dentes alinhados ao ponto de queda do cortador - tomba as fatias através do banho de limpeza, então um eixo estriado pequeno alinhado com o entalhe de drenagem as vira para fora através do entalhe para dentro de uma caixa de drenagem removível fixada por dois parafusos grandes. A caixa de drenagem tem um piso densamente perfurado com orifícios de vazamento e revestido com algodão absorvente de água, para que as fatias saiam da máquina enxaguadas e drenadas. Um painel de controle de limpeza dedicado com um display de progresso em LED e controles de início, pausa e teclado executa o ciclo de lavagem.

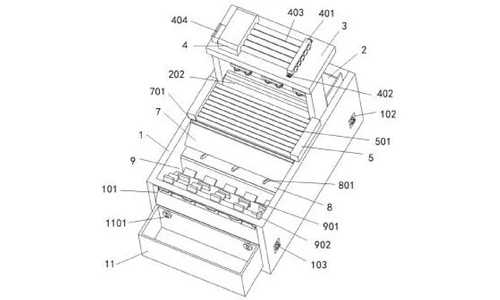

CN215432708U Figure 4 - fourth perspective view of the machine
Figura 4 - quarta vista em perspectiva da máquina. Fonte: publicação oficial CN215432708U (domínio público).

Controle de toque OLED (reivindicação 8)

Um painel de toque OLED no centro geométrico da face esquerda mostra a posição de cada folha e o estado de funcionamento de cada dispositivo. Abaixo dele, um painel de teclas de operação e teclas dedicadas para o assento de elevação, a bomba de vácuo e os rolos transportadores, juntamente com um módulo de controle inteligente no corpo, dão ao operador controle de ponto único da sequência automática de alimentação, corte e limpeza.

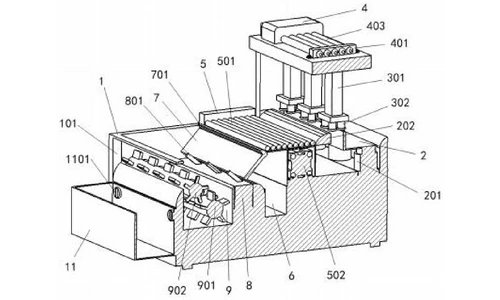

CN215432708U Figure 5 - rear side sectional view of the machine
Figura 5 - vista em corte do lado traseiro da máquina. Fonte: publicação oficial CN215432708U (domínio público).

Ciclo de trabalho

Uma pilha de folhas é colocada no assento de elevação. O carro de vácuo move-se sobre o assento, o assento sobe e a bomba de vácuo segura uma folha nas placas de sucção. O carro coloca a folha nos rolos transportadores, que a levam para a placa de empurrar; a coluna empurradora então avança a folha contra os cortadores de carboneto de tungstênio. Cada fatia cai na cavidade ultrassônica, onde os eixos estriados a tombam através da lavagem e a passam para fora através do entalhe de drenagem para a caixa de drenagem - limpa, em um fluxo contínuo.

CN215432708U Figure 6 - partial enlarged view of detail A in Figure 2
Figura 6 - vista ampliada parcial do detalhe A na Figura 2. Fonte: publicação oficial CN215432708U (domínio público).

Benefícios declarados

Benefício Mecanismo responsável
Corte e limpeza em uma única máquina, sem necessidade de limpador separado Cavidade de limpeza ultrassônica posicionada diretamente sob a placa de corte
Alimentação automática contínua de folhas empilhadas Assento elevatório, carro a vácuo em forma de n com três colunas de sucção equipadas com sensores, transportador de dez rolos
Transferência de uma folha por vez sem alimentação dupla Sensores de distância nas placas de sucção mais a bomba de vácuo com núcleo totalmente de cobre
Mudança rápida de tamanho sem reconstruir a máquina Placa de corte intercambiável com três cortadores verticais de carboneto de tungstênio integrados
As fatias saem da máquina enxaguadas e drenadas Eixos de rolamento estriados alimentando o entalhe de drenagem, caixa de drenagem com orifícios de vazamento e algodão absorvente de água
Resíduos contidos em vez de se espalharem pelo chão Gaveta de recuperação de resíduos na junta do transportador com a placa de empurrar, alça redonda de aço inoxidável

Como se compara com linhas separadas de corte e limpeza

Antes desta patente, as máquinas de corte para folhas de bateria de lítio não tinham como limpar sua própria produção, então as fábricas instalavam máquinas de limpeza separadas: máquinas amontoadas, uma área de trabalho suja e espaço excessivo no chão. Aqui, as fatias cortadas caem diretamente em uma cavidade de limpeza ultrassônica sob a placa de corte.

Dimensão Abordagem convencional Design desta patente
Fluxo de trabalho Máquina de corte, seguida de uma máquina de limpeza separada Corte e limpeza ultrassônica em um fluxo contínuo
Espaço de trabalho Máquinas amontoadas, sujas e desordenadas Máquina única com resíduos contidos em uma gaveta de recuperação
Alimentação de folhas Risco de alimentação dupla e atolamentos Carro a vácuo com colunas de sucção equipadas com sensores alimentando uma folha de cada vez

Onde esta tecnologia é usada hoje

Esta patente protege a arquitetura combinada de corte e limpeza das máquinas de corte de folhas de bateria da TOB. O fluxo que ela cobre - alimentação de folhas a vácuo, corte com carboneto de tungstênio, limpeza ultrassônica na máquina e drenagem - é como nosso equipamento de corte mantém as folhas cortadas limpas sem adicionar espaço no chão.

Consultas sobre equipamentos relacionados: solicitar um orçamento

Perguntas frequentes

O que a patente CN215432708U cobre?

Ela cobre uma máquina de corte de folhas de bateria de lítio com uma cavidade de limpeza ultrassônica integrada. Um assento elevatório e um carro a vácuo em forma de n alimentam folhas empilhadas uma a uma em rolos transportadores, uma placa de empurrar avança cada folha contra três cortadores verticais de carboneto de tungstênio em uma placa de corte intercambiável, e as fatias cortadas caem em uma cavidade de limpeza ultrassônica e saem através de uma caixa de drenagem - cortando e limpando em um único fluxo.

Por que integrar a limpeza ultrassônica na máquina de corte?

As máquinas de corte de chapas existentes não conseguiam limpar as peças que cortavam, por isso uma máquina de limpeza separada tinha de ser adicionada ao lado de cada uma. A especificação lista as consequências: máquinas amontoadas, uma área de trabalho suja e desordenada e espaço excessivo no chão. Colocar a cavidade ultrassónica dentro da máquina mantém o fluxo de corte contínuo e elimina o dispositivo de limpeza extra.

Como é que a máquina alimenta uma chapa de cada vez para os cortadores?

As chapas são empilhadas num assento elevatório que sobe em direção a um carro de vácuo em forma de n. Três colunas móveis que terminam em placas de sucção de deteção com sensores de distância posicionam-se sobre a pilha, uma bomba de vácuo com núcleo totalmente em cobre segura exatamente uma chapa nas placas, e o carro coloca essa chapa em dez rolos transportadores que a levam para a placa de pressão e, em seguida, para os cortadores.

O que acontece às peças depois de serem cortadas?

Cada fatia cai diretamente na cavidade de limpeza ultrassónica. Um eixo rotativo estriado grande faz as fatias girarem através do banho de limpeza, e um eixo estriado pequeno vira-as para fora através de um entalhe de drenagem para uma caixa de drenagem cujo fundo é perfurado com orifícios de fuga e revestido com algodão absorvente de água. Uma gaveta de recuperação de resíduos recolhe os detritos libertados durante o transporte e o corte.

A patente CN215432708U ainda está em vigor?

Sim. Está Ativa, depositada em 26 de agosto de 2021, concedida em 7 de janeiro de 2022, com expiração prevista para 26 de agosto de 2031 sob o prazo de dez anos do modelo de utilidade chinês, e foi citada por 1 patente subsequente.
