Máquina de enchimento e selagem de eletrólitos de 3 eixos

Um sensor de posição localiza a bateria e três eixos de fuso de esferas acionados por motor movem o tubo de injeção para enchê-lo e selá-lo em três direções - sem alimentação manual, sem estampagem manual.

Especificações e desenhos completos:CN215451488U no Google Patents

A selagem é uma das últimas operações pelas quais uma bateria de lítio passa e, no estado da técnica anterior, era realizada de forma lenta: um operador alimentava cada célula manualmente em uma prensa e uma ação de estampagem a fechava. A especificação CN215451488U considera a etapa de selagem um elo importante na produção de baterias de lítio e identifica o processo manual de alimentação e estampagem como o gargalo.A eficiência de vedação foi baixa..

A patente responde com uma máquina que realiza o posicionamento automaticamente. Um sensor detecta a célula em uma plataforma de trabalho, e três motores elétricos acionam três fusos de esferas para mover um tubo de injeção sobre a célula, preenchendo-a e selando-a. Todo o ciclo de manuseio — posicionamento, injeção e selagem — deixa de depender das mãos de um operador.

Informações sobre patentes

Número da publicação CN215451488U
Número do pedido CN202122096808.2U
Título (original) 一种电池生产用封口装置 (Máquina de enchimento e selagem de eletrólito de 3 eixos)
Inventores Huang Zhengyao (Dany Huang);Chen Lucai (Tobey Chen)
Atribuído atual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd.- a entidade registada da TOB NEW ENERGY
Data de arquivamento 1 de setembro de 2021
Data de concessão 7 de janeiro de 2022
Tipo de documento Modelo de utilidade (código de tipo U)
Situação jurídica Ativo
Validade prevista 1 de setembro de 2031
Desenhos 7 figuras
Registro oficial CN215451488U no Google Patents
Propriedade.A TOB NEW ENERGY detém este modelo de utilidade concedido. Ele foi registrado em nome da entidade chinesa da empresa (indicado no código-fonte da página e nos dados estruturados) e foi co-inventado por Dany Huang (Zhengyao Huang) e Tobey Chen.
Sobre títulos e terminologia nesta página.O título em inglês acima é uma tradução revisada por humanos da equipe de engenharia da TOB NEW ENERGY, padronizada de acordo com a terminologia usada em toda a nossa linha de equipamentos; não se trata de uma tradução automática. O título e as reivindicações originais em chinês são o texto oficial — um leitor que comparar esta página com o Google Patents poderá notar diferenças na redação justamente porque o registro público lá é traduzido automaticamente. As figuras e descrições dos mecanismos nesta página foram extraídas da especificação e das reivindicações em chinês, e não de qualquer tradução das mesmas.
Uma nota sobre o tipo de patente.Este é um chinêsmodelo de utilidadeUma patente protege a estrutura mecânica de um dispositivo, e não uma formulação ou processo químico. Os modelos de utilidade têm um prazo de dez anos e são examinados quanto à novidade e aplicabilidade prática. O que se segue é, portanto, umestruturalDescrição - as reivindicações definem um aparelho, e a especificação não publica dados de desempenho medidos. Quaisquer números de produção ou tolerância para as máquinas de produção da TOB provêm das nossas fichas técnicas de equipamentos, não deste documento de patente.

O problema de produção que esta patente resolve

A selagem manual é lenta e trabalhosa.No processo atual, a bateria é alimentada manualmente e selada por meio de prensagem. Cada célula precisa ser alinhada individualmente com a estação de selagem, e o operador participa de cada ciclo. Para uma etapa localizada no final de uma linha de produção de baterias de lítio, esse ritmo manual define o limite máximo de produção de toda a linha.

O enchimento e a vedação exigem precisão em três dimensões.Para injetar e selar uma célula, o tubo de injeção deve chegar acima da abertura da célula, vindo da direção correta e na altura correta. Uma ferramenta rígida de estação única não pode ser ajustada rapidamente quando o tipo de célula ou o layout da estação muda.

O modelo de utilidade aborda ambos os pontos: ele detecta onde a célula está localizada e, em seguida, aciona o tubo de injeção ao longo de três eixos ortogonais, de modo que a cabeça de enchimento e vedação possa ser posicionada sem qualquer alinhamento manual.

Como funciona o mecanismo

A máquina constrói três eixos lineares a partir de três motores elétricos e três fusos de esferas, empilhados em vigas transversais sucessivas acima de uma placa de trabalho. As figuras 1 a 4 mostram a máquina em sua totalidade em duas vistas em perspectiva e duas vistas em corte; as figuras 5 a 7 apresentam os detalhes ampliados indicados em A, B e C.

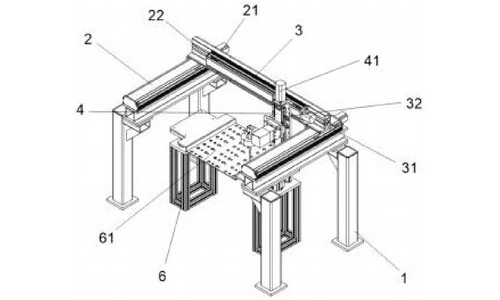

CN215451488U Figure 1 - overall first perspective view
Figura 1 - vista geral em primeira perspectiva

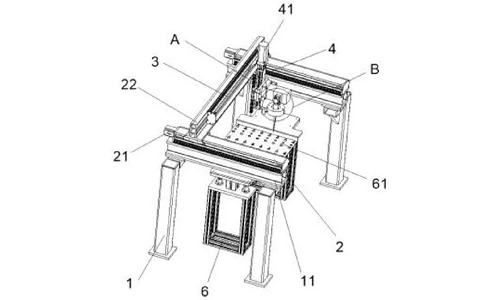

CN215451488U Figure 2 - overall second perspective view
Figura 2 - vista geral em segunda perspectiva

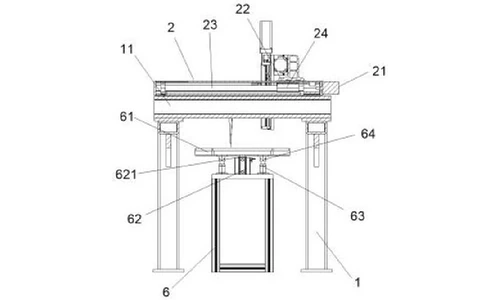

CN215451488U Figure 3 - overall first perspective cross-section
Figura 3 - primeira perspectiva geral em corte transversal

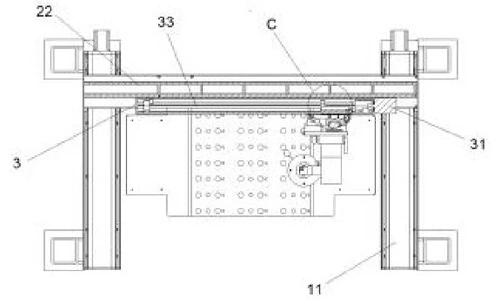

CN215451488U Figure 4 - overall second perspective cross-section
Figura 4 - seção transversal geral em segunda perspectiva

Três eixos empilhados de motor e fuso de esferas

Uma estrutura possui uma primeira placa de ligação em cada lado da sua extremidade superior, e uma primeira viga transversal une as duas placas.primeiro motorna parte traseira da primeira viga transversal gira oprimeiro parafuso de avançoe o primeiro bloco de conexão da malha desliza sobre ele, carregando a segunda viga transversal nodireção frente-trás. Osegundo motorna extremidade direita da segunda viga transversal gira osegundo parafuso de avançoe move a terceira viga transversal para dentro dodireção esquerda-direita. Oterceiro motorem cima da terceira viga transversal gira oterceiro parafuso de avanço, e seu bloco de conexão move a estrutura de conexão nodireção para cima-para baixoOs três motores estão eletricamente conectados a uma fonte de alimentação externa e a um controlador externo.

Cabeça de enchimento com sensor de posição

A estrutura de ligação suporta otubo de injeçãona sua extremidade frontal. O tubo possui uma porta de injeção na sua extremidade superior (onde o tubo do líquido de vedação se conecta) e umanel limitadorem sua extremidade externa, situada na parte inferior esquerda da estrutura de conexão. Asensor de posiçãoO sensor é montado atrás do anel limitador. Quando uma bateria é colocada no orifício de fixação da placa de trabalho, o sensor reconhece a célula e envia um sinal para o controlador – esse sinal inicia a sequência de posicionamento.

Plataforma de trabalho com elevador de cilindro elétrico

Uma estrutura de suporte fica abaixo do tubo de injeção, e oplaca de trabalhosenta-se em cima dele. Umcilindro elétricona estrutura de suporte aciona umhaste telescópicacuja extremidade superior está fixada à parte inferior da placa de trabalho, permitindo que a placa seja elevada e abaixada para carga e descarga.tubo de conexãona parte inferior da placa encontra-se umhaste de molacuja extremidade inferior repousa sobre a estrutura de suporte; a haste da mola está emajuste por interferênciaCom o tubo de ligação, a placa se move para cima e para baixo suavemente, em vez de inclinar.

Carro guiado e reforço da estrutura

A estrutura de ligação também carrega umbloco deslizantena parte traseira esquerda que corre em umtrilho deslizantemontada na terceira viga transversal, mantendo o carro estável no movimento vertical. Abaixo, a estrutura é aparafusada às primeiras placas de conexão e reforçada por uma placa triangular em cada ângulo de canto.

Sequência de trabalho conforme publicada:O operador conecta a porta de injeção ao tubo de líquido de vedação e liga a máquina; uma bateria é colocada no orifício de fixação; o sensor de posição identifica a célula e envia um sinal ao controlador; o controlador aciona o primeiro motor (frente-trás), o segundo motor (esquerda-direita) e o terceiro motor (cima-baixo) sequencialmente, de modo que a estrutura de conexão posicione o tubo de injeção, preencha e vede a célula; quando a placa precisa ser carregada, descarregada ou o tubo precisa injetar verticalmente, o controlador aciona o cilindro elétrico e a haste telescópica move a placa de trabalho.

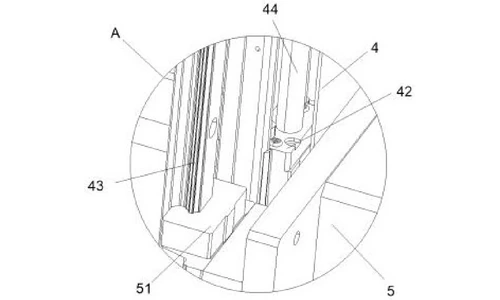

CN215451488U Figure 5 - enlarged view at A of Figure 2
Figura 5 - vista ampliada em A da Figura 2

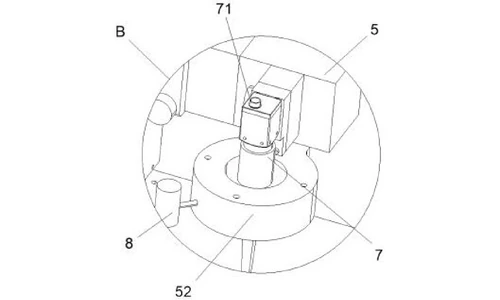

CN215451488U Figure 6 - enlarged view at B of Figure 2
Figura 6 - vista ampliada em B da Figura 2

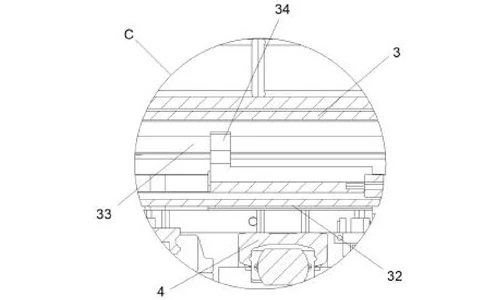

CN215451488U Figure 7 - enlarged view at C of Figure 4
Figura 7 - vista ampliada em C da Figura 4

Benefícios reivindicados

Beneficiar Mecanismo responsável
Maior eficiência de vedação O sensor de posição localiza a bateria e, em seguida, o tubo de injeção é acionado em três direções para encher e vedar sem necessidade de alinhamento manual.
Maior praticidade O cilindro elétrico eleva e abaixa a plataforma de trabalho para carga/descarga e para injeção vertical bidirecional.
Deslocamento estável da placa Haste de mola com encaixe por interferência no tubo de conexão, além de bloco deslizante e trilho deslizante na terceira travessa.

Como se compara com a selagem manual por alimentação e carimbo?

No processo atual, a bateria era alimentada manualmente e selada por meio de uma ação de estampagem, com o operador participando de cada ciclo. Esta patente substitui esse ritmo por um sistema de posicionamento e acionamento motorizado.

Dimensão abordagem convencional Este desenho de patente
localização de células O operador alinha cada célula com a estação de selagem. O sensor de posição localiza a bateria automaticamente.
Enchimento e selagem Carimbo manual realizado pelo operador Três eixos de motor e fuso de esferas acionam o tubo de injeção em três direções.
Carregando Placa de trabalho fixa, acesso difícil. O cilindro elétrico eleva e abaixa a plataforma de trabalho para carga e descarga.

Onde essa tecnologia é usada hoje em dia

A patente CN215451488U descreve a arquitetura de posicionamento e enchimento utilizada nos equipamentos de selagem de baterias e enchimento de eletrólito da TOB: detectar a célula, mover a cabeça em três eixos, encher e selar. Essa é exatamente a sequência que uma estação de selagem de produção deve repetir de forma confiável em cada célula.

Consultas sobre equipamentos relacionados:Solicite um orçamento

Perguntas frequentes

O que abrange a patente CN215451488U?

O texto descreve uma máquina de selagem de baterias para a produção de baterias, na qual três motores elétricos acionam três fusos de esferas em vigas transversais empilhadas, movimentando uma estrutura de conexão e seu tubo de injeção nas direções frente-trás, esquerda-direita e cima-baixo. Um sensor de posição localiza a bateria em um orifício de fixação em uma placa de trabalho, e o controlador então aciona o tubo de injeção para preencher e selar a célula.

Por que a selagem manual é um problema na produção de baterias?

A especificação afirma que o método anterior de selagem de baterias era realizado por alimentação e prensagem manual, o que resultava em baixa eficiência de selagem. Como a selagem é uma etapa importante na produção de baterias de lítio, esse ritmo manual limita a produção de toda a linha.

Como a máquina sabe onde injetar o líquido de vedação?

Um sensor de posição localizado atrás do anel limitador do tubo de injeção reconhece a bateria inserida no orifício de fixação da placa de trabalho e envia um sinal ao controlador. O controlador, então, aciona os três motores em sequência, de modo que o tubo de injeção atinja a posição correta em três direções antes do enchimento e da vedação.

Qual a função do cilindro elétrico sob a placa de trabalho?

O mecanismo aciona uma haste telescópica fixada na parte inferior da placa de trabalho, elevando e abaixando a placa para carga e descarga, e permitindo a injeção vertical bidirecional. Uma haste com mola, encaixada por interferência em um tubo de conexão, mantém o movimento da placa estável.

Quem é o proprietário da patente CN215451488U?

A TOB NEW ENERGY detém este modelo de utilidade concedido. Ele está registrado em nome da entidade chinesa da empresa e foi co-inventado por Huang Zhengyao (Dany Huang) e Chen Lucai (Tobey Chen).

A patente CN215451488U ainda está em vigor?

Sim. Está ativo, registrado em 1º de setembro de 2021 com vencimento previsto para 1º de setembro de 2031.

Especificações e desenhos completos:CN215451488U no Google Patents
