Patente CN215506637U - Dispositivo de alimentação com peneira vibratória

Sep 29,2026
MODELO DE UTILIDADE CONCEDIDO · CN215506637U · ATIVO
Dispositivo de Alimentação com Peneira Vibratória para Misturadores de Grande Porte

Peneira aglomerados de pó antes que cheguem ao misturador, e então os transporta para dentro - para que um misturador de grande porte possa ser alimentado com segurança enquanto continua em funcionamento.

Especificação completa e desenhos: CN215506637U no Google Patents

A pasta de bateria começa como matéria-prima sólida ou em pó - e o pó deixado parado cria aglomerados. Os aglomerados que chegam ao misturador degradam a qualidade da mistura, e os aglomerados mais duros podem danificar o próprio misturador. No entanto, os dois métodos de alimentação usados na época tinham seus próprios problemas: a alimentação manual oferecia pouca proteção ao operador e era ineficiente, e a alimentação a vácuo era cara, com equipamentos de vibração complexos. Nenhum deles conseguia adicionar material enquanto o misturador estava em funcionamento.

O CN215506637U, depositado em 9 de setembro de 2021, resolve ambos os lados do problema. Ele peneira a matéria-prima antes mesmo de entrar no misturador e aciona a peneira mecanicamente a partir do mesmo motor que gira o transportador de rosca - sem vibrador separado, sem atuador extra.

Informações da Patente

Número de publicação CN215506637U
Número do pedido CN202122171553.1U
Título (original) 一种基于大型搅拌机用上料装置 (Dispositivo de Alimentação com Peneira Vibratória para Misturadores de Grande Porte)
Inventores Huang Zhengyao (Dany Huang); Chen Lucai (Tobey Chen)
Titular atual XIAMEN TOB NEW ENERGY TECHNOLOGY Co., Ltd. - a entidade registrada da TOB NEW ENERGY
Data de depósito 9 de setembro de 2021
Data de concessão 14 de janeiro de 2022
Tipo de documento Modelo de utilidade (concedido, código de tipo U)
Status legal Ativo
Expiração prevista 9 de setembro de 2031
Citações futuras Citado por 1 patente subsequente
Desenhos 5 figuras
Registro oficial CN215506637U no Google Patents
Propriedade.A TOB NEW ENERGY detém este modelo de utilidade concedido. Foi depositado sob a entidade chinesa registrada da empresa (apresentada na fonte da página e nos dados estruturados) e é co-inventado por Dany Huang (Zhengyao Huang) e Tobey Chen.
Sobre títulos e terminologia nesta página.O título em inglês acima é uma tradução revisada por humanos pela equipe de engenharia da TOB NEW ENERGY, padronizada para a terminologia usada em toda a nossa linha de equipamentos; não é uma tradução automática. O título e as reivindicações originais em chinês são o texto autoritativo - um leitor que compare esta página com o Google Patents pode notar diferenças na redação precisamente porque o registro público lá é traduzido automaticamente. As figuras e descrições dos mecanismos nesta página são extraídas da especificação e das reivindicações chinesas, e não de qualquer tradução delas.
Uma nota sobre o tipo de patente.Este é um modelo de utilidade chinês modelo de utilidade patente, que protege a estrutura mecânica de um dispositivo em vez de uma formulação química ou processo. Modelos de utilidade têm um prazo de dez anos e são examinados quanto à novidade e aplicabilidade prática. O que se segue é, portanto, uma descrição estrutural - as reivindicações definem um aparelho, e a especificação não publica números de desempenho medidos. Quaisquer números de rendimento ou tolerância para as máquinas de produção da TOB vêm de nossas fichas técnicas de equipamentos, não deste documento de patente.

O problema de produção que esta patente resolve

Matérias-primas em pó para pasta de bateria de lítio tendem a aglomerar durante o armazenamento. A especificação lista as consequências em ordem de gravidade: caroços endurecidos reduzem a qualidade da agitação, e caroços que endureceram podem até quebrar o próprio misturador. No lado da alimentação, o carregamento manual coloca o operador ao lado de uma máquina em funcionamento sem medidas de proteção reais e não consegue acompanhar a produção; o carregamento a vácuo requer equipamentos caros e hardware de vibração complexo. O resultado que a patente busca é declarado em seu resumo: matéria-prima que é peneirada antes do misturador, um operador que pode ficar longe do misturador, e um dispositivo que pode adicionar material enquanto o misturador continua misturando.

Como o mecanismo funciona

Entrada e peneiramento

O dispositivo é um corpo de caixa (1) apoiado em colunas de suporte (32). O material é despejado no funil de alimentação (2) no topo, passa por uma abertura de alimentação (3) fechada por um defletor (4), e cai na peneira vibratória (20). A malha da peneira (21) é inserida em uma ranhura de malha (25) na parte inferior da estrutura da peneira, para que a malha possa ser substituída para alterar o tamanho do corte. Uma porta da peneira (26) abre para que o resíduo deixado na malha - os caroços - possa ser retirado.

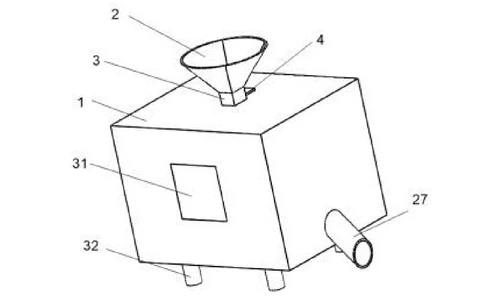

Overall structure of the feeding device
Figura 1 - estrutura geral do dispositivo de alimentação

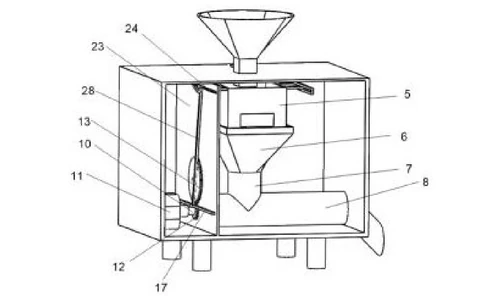

Internal structure of the feeding device
Figura 2 - estrutura interna do dispositivo de alimentação

Um motor, duas funções: transporte e agitação

O motor (11) gira um eixo rotativo (10) por meio de um acoplamento. O eixo aciona um eixo de rosca (9) dentro do tubo horizontal (8) - a tarefa de transporte - e carrega um pinhão (12) que engrena com uma engrenagem grande (13) acima dele - a tarefa de agitação. Um pino cilíndrico (14) fixado na engrenagem grande desliza em uma ranhura retangular (16) de um primeiro elo (15), cuja extremidade inferior é articulada em uma barra transversal (17) como um par rotativo. À medida que a engrenagem gira, o pino oscila o elo, e um segundo elo (18) transmite esse movimento para um cursor (19). O movimento rotativo da engrenagem é, assim, convertido no movimento alternativo do cursor, e o cursor agita a peneira.

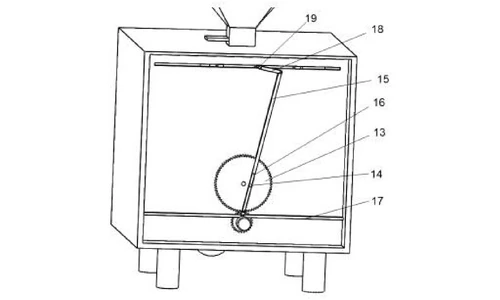

Linkage mechanism that converts gear rotation into screen vibration
Figura 3 - o mecanismo de articulação

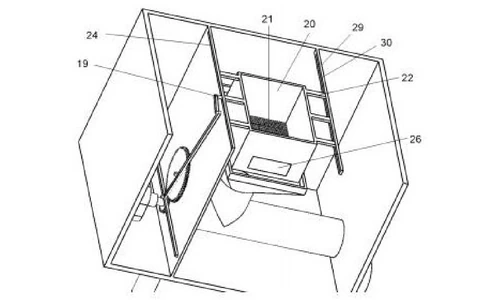

Vibrating screen assembly
Figura 4 - o conjunto da peneira vibratória

Curso estável da peneira

A peneira repousa sobre seis alças de peneira (22). O cursor atua na alça central direita, enquanto a extremidade esquerda de cada alça desliza em uma ranhura transversal (30) em uma barra transversal (29); o próprio cursor corre na ranhura de deslizamento (24) de uma placa divisória (23). A especificação atribui a este arranjo a manutenção da vibração da peneira estável, e também protege o operador: todas as peças móveis estão dentro da caixa, que possui uma porta lateral (31) para inspeção e remoção de resíduos.

Transporte para dentro do misturador

O pó peneirado cai através de um funil quadrado (6) e um tubo vertical (7) para dentro do tubo horizontal (8). Lá, o eixo de rosca rotativo (9) empurra-o ao longo até a porta de descarga (27), que leva ao misturador abaixo. Como o material é transportado mecanicamente e a peneira não precisa de um vibrador separado, o dispositivo pode alimentar o misturador enquanto a mistura está em andamento.

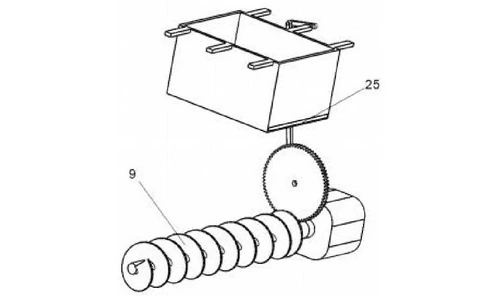

Screw conveyor shaft inside the horizontal pipe
Figura 5 - o eixo do transportador de rosca

Benefícios declarados

Benefício Mecanismo responsável
Aglomerados removidos antes de chegarem ao misturador Peneira vibratória acima do caminho de transporte
Vibração simples e de baixo custo Mecanismo de engrenagem e dois elos acionado pelo próprio motor do transportador
Alimentação enquanto o misturador funciona Transporte mecânico através de tubos verticais e horizontais até a porta de descarga
O operador permanece longe do misturador em funcionamento Caixa fechada com o funil de alimentação do lado do operador e descarga controlada
Manutenção fácil e remoção de resíduos Malha substituível, porta da peneira e porta lateral da caixa
Movimento de peneiramento estável Seis alças de tela com o controle deslizante atuando na alça central direita

Como se compara com o carregamento manual do misturador

As matérias-primas em pó aglomeram-se durante o armazenamento: torrões endurecidos reduzem a qualidade da agitação e podem até quebrar o misturador. O carregamento manual também coloca o operador ao lado de uma máquina em funcionamento. Este dispositivo, em vez disso, peneira e transporta o material.

Dimensão Abordagem convencional Este design patenteado
Controle de torrões O pó empedrado chega ao agitador A peneira vibratória remove aglomerados acima do caminho de transporte
Segurança do operador Carregamento manual ao lado de um misturador em funcionamento Caixa fechada com funil de alimentação do lado do operador e descarga controlada
Acionamento Equipamento de agitação separado para comprar e manter O motor do transportador também aciona a peneira através de um mecanismo de engrenagem e dois elos

Onde esta tecnologia é usada hoje

Esta patente cobre a etapa de alimentação do pré-misturador da linha de preparação de pasta da TOB. Peneirar primeiro e depois transportar - sem nenhum vibrador separado para comprar ou manter - é como nosso equipamento de alimentação protege grandes misturadores de matérias-primas empedradas.

Consultas sobre equipamentos relacionados: solicitar um orçamento

Perguntas frequentes

O que a patente CN215506637U cobre?

Ela cobre um dispositivo de alimentação para misturadores de grande escala: uma caixa com um funil de alimentação superior, uma peneira vibratória agitada mecanicamente que remove aglomerados e um transportador de parafuso que entrega o pó peneirado através de uma porta de descarga para dentro do misturador. A peneira é agitada por um mecanismo de engrenagem e articulação acionado pelo mesmo motor que gira o eixo do parafuso.

Por que peneirar a matéria-prima antes de misturar?

Matérias-primas sólidas e em pó empedram enquanto armazenadas. Torrões reduzem a qualidade da agitação, e torrões que endureceram podem danificar o próprio misturador. Peneirá-los antes que o material entre no misturador é o pré-tratamento exigido pela especificação.

Como a peneira é vibrada sem um vibrador separado?

O motor do transportador aciona um eixo que carrega tanto o eixo do parafuso quanto um pinhão. O pinhão gira uma engrenagem grande, e um pino cilíndrico na engrenagem oscila um mecanismo de dois elos que faz um controle deslizante reciprocar - assim, a rotação da engrenagem é convertida na vibração recíproca da peneira com pouquíssimas peças.

O dispositivo pode alimentar o misturador enquanto a mistura está em andamento?

Sim. O material é peneirado dentro de uma caixa fechada e transportado mecanicamente através de tubos até a porta de descarga, de modo que o operador não precise ficar ao lado do misturador em funcionamento, e a alimentação não exija que o misturador pare.

Como os torrões e resíduos são removidos da peneira?

A peneira vibratória possui uma porta de tela para retirar os resíduos deixados após a peneiração, e a própria malha é inserida em uma ranhura na parte inferior da estrutura da peneira para que possa ser substituída. Uma porta lateral na caixa dá acesso às peças internas.

A patente CN215506637U ainda está em vigor?

Sim. Ela está ativa, registrada em 9 de setembro de 2021 e concedida em 14 de janeiro de 2022, com expiração prevista para 9 de setembro de 2031, e foi citada por 1 patente subsequente.
