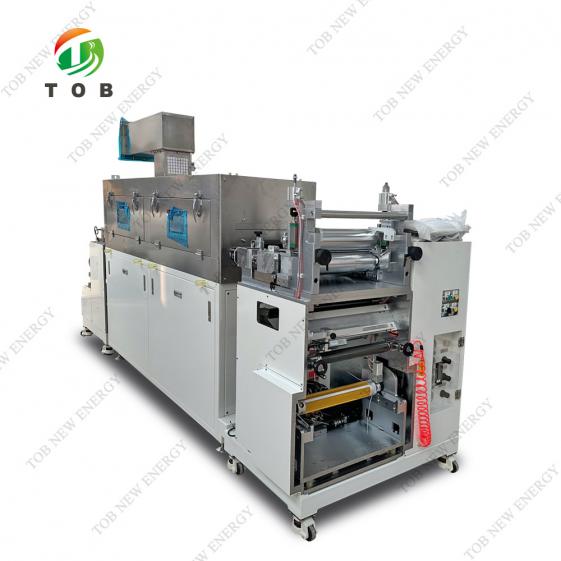

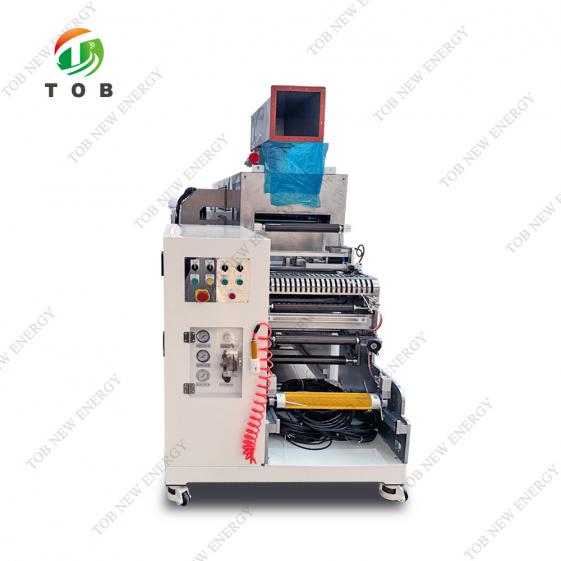

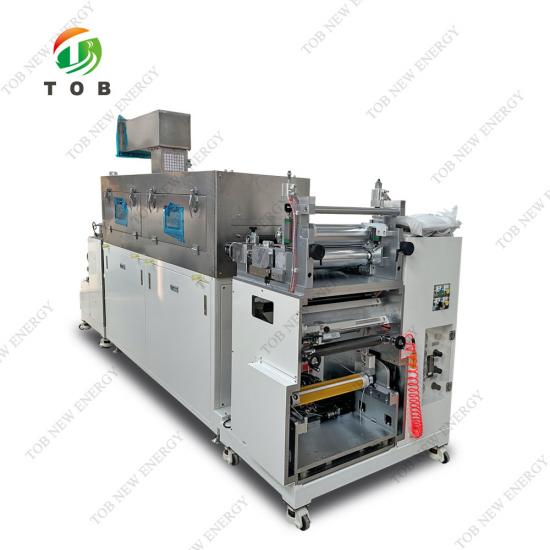

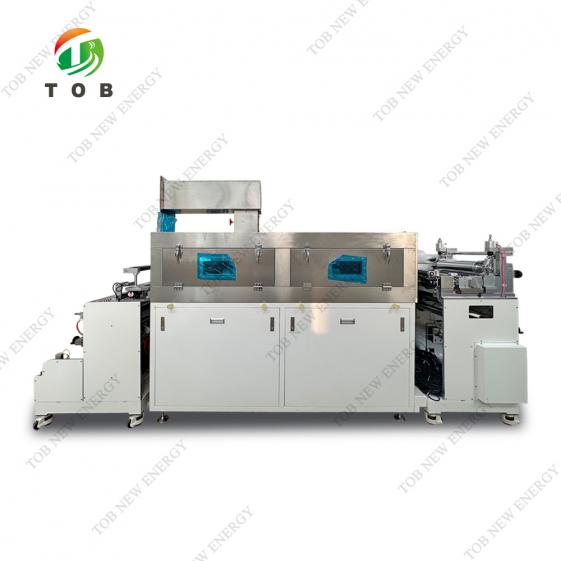

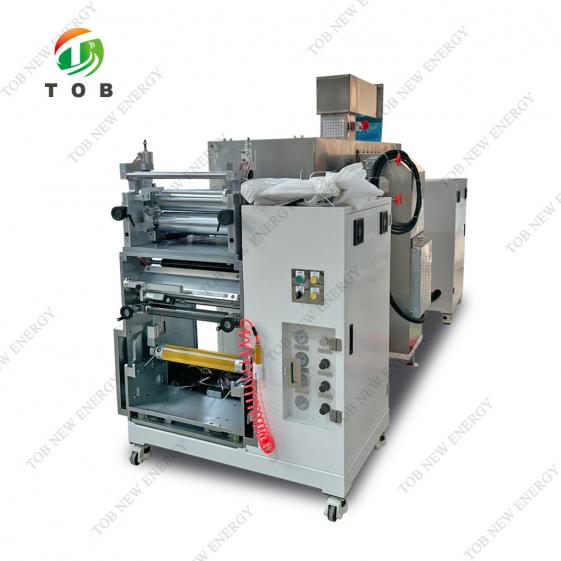

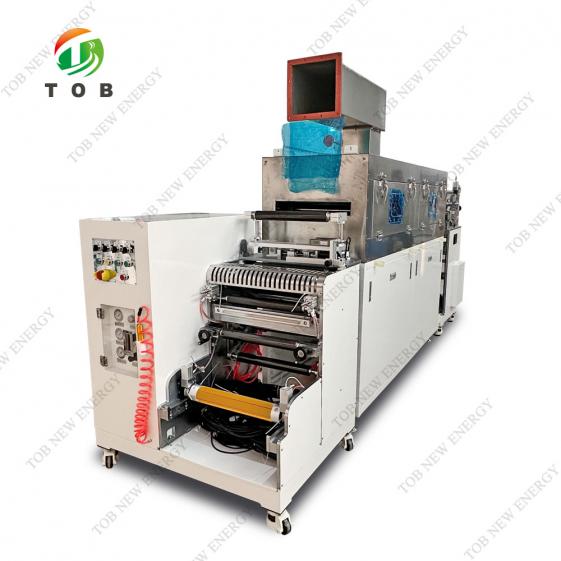

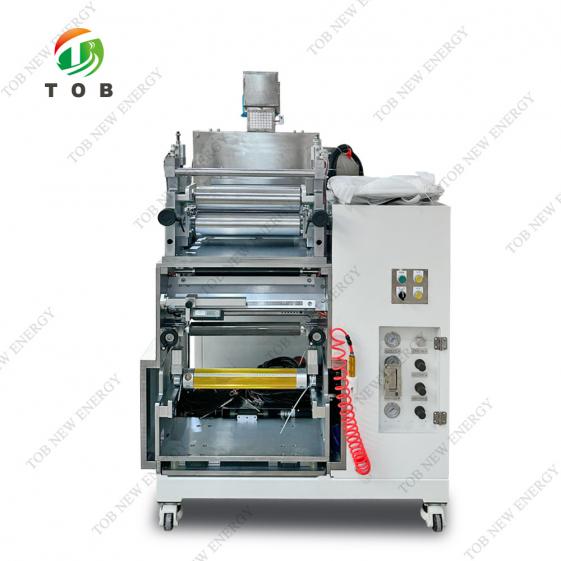

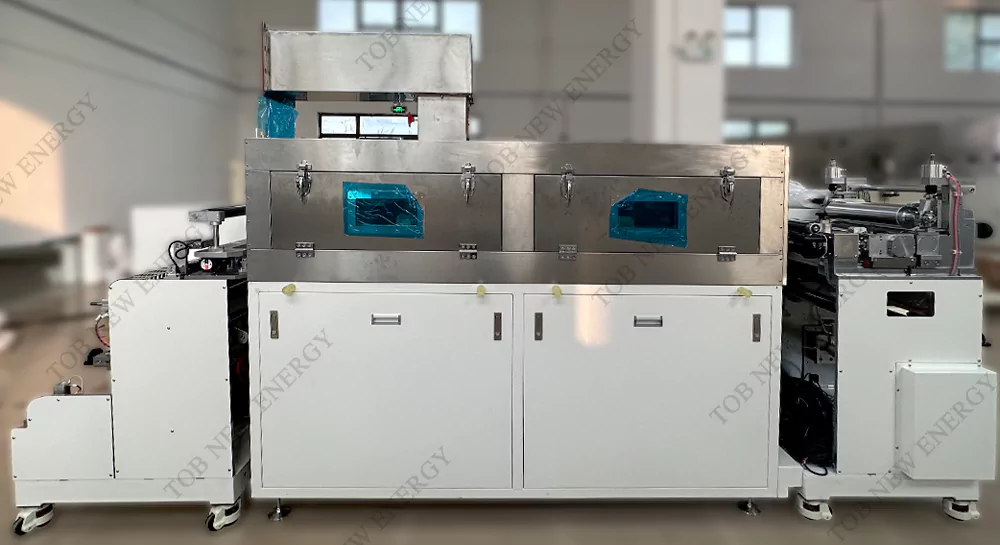

Máquina de revestimento de eletrodos de bateria roll-to-roll para preparação de eletrodos de células de íons de lítio

Item

Cátodo

Ânodo

Material de base

Folha de alumínio

Folha de cobre

Largura (mm)

160～320

160-320

Espessura (µm)

8 a 15

6 a 12

Item

Cátodo

Ânodo

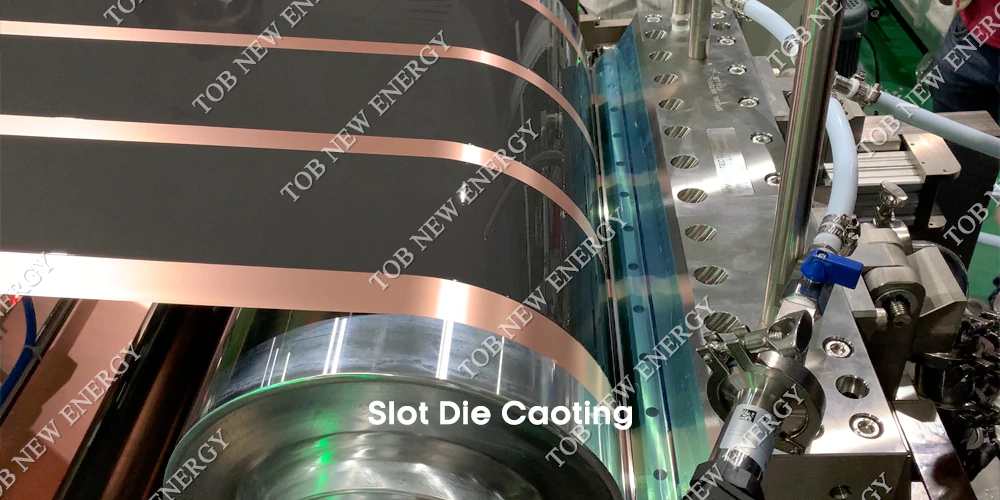

Modo de revestimento

Revestimento contínuo, intermitente e listrado

Revestimento contínuo, intermitente e listrado

Largura do revestimento (mm)

150-300

150-300

Espessura seca do revestimento unilateral (µm)

70～350

60～350

Peso de revestimento único (g/㎡)

30～250

20～200

Velocidade de revestimento (m/min)

0,5~1

0,5~1,5

Não

Item

Contente

1

Largura da superfície do rolo

400 mm

2

Velocidade mecânica (sem carga)

Máx. 5 m/min

3

Especificações de desenrolamento

Diâmetro do rolo: Máx. φ 300mm; Capacidade de carga: Máx. 100kg;

Especificação do rolo: diâmetro interno de 3 polegadas, aproximadamente 76,2 mm, comprimento de 400 ± 3 mm

Material do rolo: metal, plástico ABS

4

Especificações de enrolamento

Diâmetro do rolo: Máx. φ 300mm; Capacidade de carga: Máx. 100kg;

Especificação do rolo: diâmetro interno de 3 polegadas, aproximadamente 76,2 mm, comprimento de 400 ± 3 mm

Material do rolo: metal, plástico ABS

5

Método de aquecimento do forno

Aquecimento elétrico

6

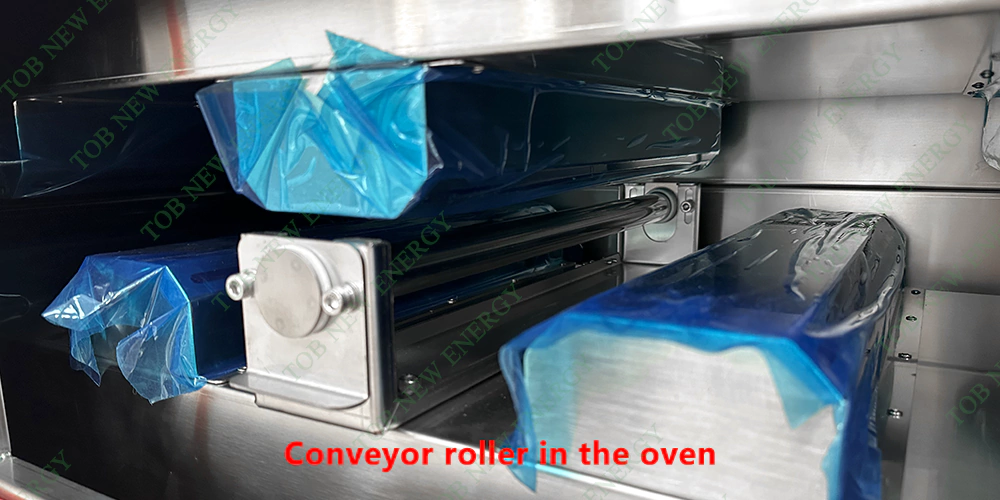

Estrutura do forno

1 seção × 2 m/seção = 2 m, camada única;

7

Temperatura do forno

Máx. 150℃

Não

Item

Contente

1

Dimensões gerais

Equipamento aproximadamente C(4,3 m) × L (2,1 m) × A (2,5 m) (largura inclui gabinete elétrico, comprimento não inclui espaço de instalação para detector de densidade de superfície);

2

Requisitos de energia

1) Trifásico AC380V ± 10%, 50Hz, fio terra: aterramento de proteção;

2) Potência instalada do equipamento: 25KW, número de fontes de energia principais: 1;

3

Ar comprimido

1) Pressão do ar comprimido: ≥ 0,6 MPa, com flutuação de pressão de ± 1% (ar limpo após remoção de água, livre de óleo, filtragem e estabilização de pressão);

2) Consumo de ar comprimido: 5m³/h. Número de interfaces: 1/conjunto (cabeçote da máquina);

3) Especificações do tubo de gás de interface: Φ12mm；

4

Requisitos ambientais

1) Temperatura ambiente: 25 ± 5℃para a parte de revestimento (determinada de acordo com os requisitos do processo do comprador);

2) Umidade relativa: 10%~30% RCH (determinada de acordo com os requisitos do processo do comprador);

3) Limpeza: Classe 100000 (determinada de acordo com os requisitos do processo do comprador);

5

Requisitos de aterramento

1) Peso total do equipamento: aproximadamente 1,6 toneladas;

2) Piso de cimento ou terrazzo, com planicidade de ±5mm/㎡ e capacidade de carga de ≥500 kg/㎡;

6

Volume de ar do forno

1) Volume máximo de ar de exaustão, a 140℃: eletrodo positivo 1500 m3/h, eletrodo negativo 1500m3/h;

2) Volume máximo de ar fresco, a 60℃: eletrodo positivo 1100 m3/h, eletrodo negativo 1100 m3/h;
