Marca:
TOB NEW ENERGYitem número.:
TOB-SY300-2Jpedido (moq):
1setPagamento:
L/C,T/Torigem do produto:
Chinaporto de embarque:

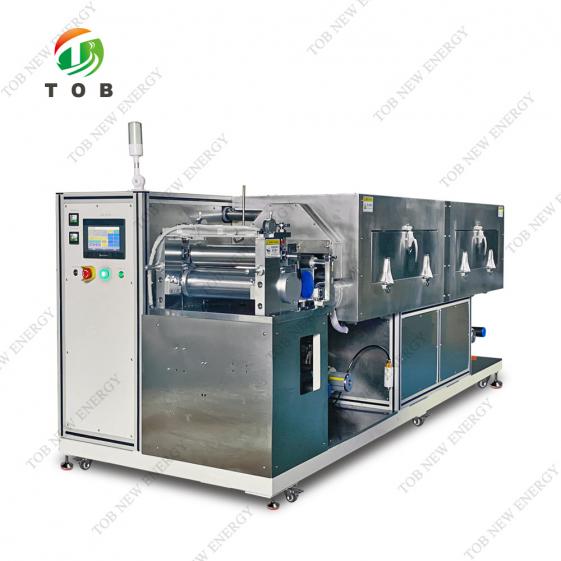

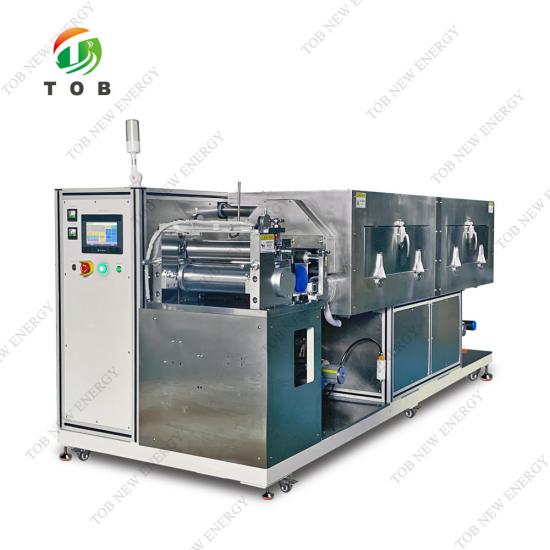

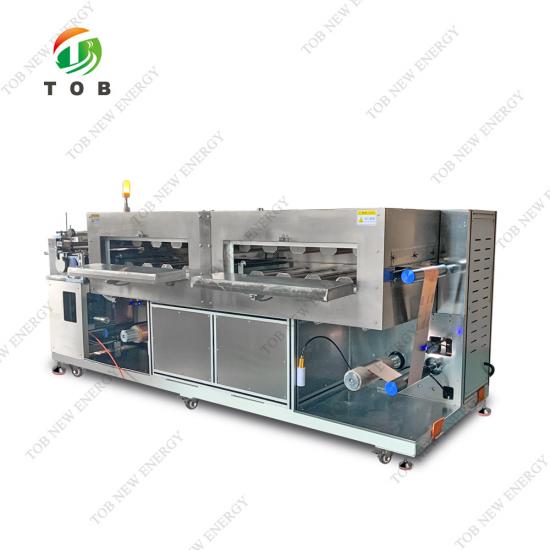

XIAMENMáquina de revestimento por transferência de rolo para rolo de laboratório para eletrodo de bateria
ESPECIFICAÇÕES
A máquina de revestimento por transferência para laboratório TOB-SY300-2J é uma máquina de revestimento por transferência com três rolos que permite revestimentos contínuos e intermitentes, sendo conveniente para aplicações em processos de revestimento de superfícies em uma variedade de substratos. Particularmente adequada para a indústria de baterias de íons de lítio, a máquina foi projetada para a conveniência do pesquisador, atendendo aos requisitos de precisão e consistência do revestimento sem qualquer variação em relação à produção, e apresenta excelentes resultados de secagem, tornando-a ideal para P&D e pequenos testes em baterias de íons de lítio, supercapacitores, baterias de níquel e outras baterias secundárias.
Dimensão:C 1800*L 1300*A 1200 mm, Peso cerca de 1,2 T.
Características:
- Função de limpeza de plasma opcional.
- Pode alternar livremente para obter revestimento contínuo e intermitente.
- Controle de tensão do substrato, estabilidade de transporte, dispositivo de correção de configuração.
- Forno de ar quente, sopro superior e inferior de dupla face, efeito de secagem de alta qualidade.

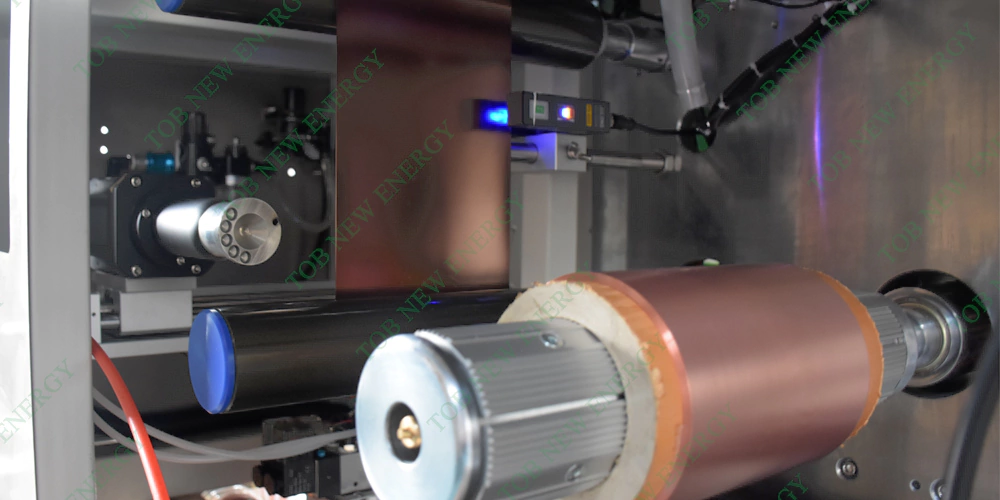

- Revestimento de transferência de três rolos, janela de revestimento mais ampla.
- Medição por raspador de vírgula, com agências de ajuste de precisão, acesso a revestimento de alta precisão.
- Geração de energia com controle de sinal analógico, alta precisão de ±0,3°C do sistema de aquecimento e longa vida útil.

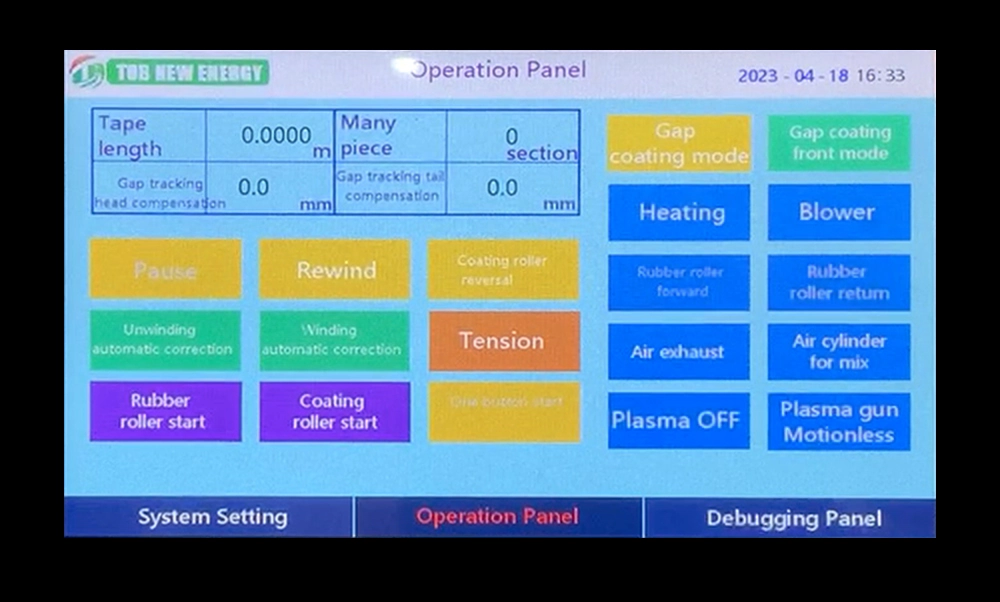

- Controle PLC, operação por tela sensível ao toque, fácil de usar.
- Dispositivo de recuperação de solvente opcional.
| Não. | Item | Parâmetros técnicos |
| 1 | Sistema adequado | Processo de revestimento de eletrodos positivos e negativos de bateria de fosfato de ferro-lítio, óxido de cobalto-lítio, óxido de manganês-lítio |
| 2 | Método de revestimento | Revestimento contínuog, revestimento intermitente |
| 3 | Número de seções do forno | 2 seções |
| 4 | Velocidade mecânica | Máx. 2m/min |
| 5 | Velocidade de revestimento | 0~1m/min |
| 6 | Lacuna de revestimento | Máx. 100 mm (ajuste livre sem limite) |
| 7 | Espessura do substrato |
Folha de alumínio: 8 a 30um Folha de cobre: 8 a 30um |
| 8 | Largura do projeto da superfície do rolo | 330 milímetros |
| 9 | Garantir a largura do revestimento | ≤300 mm |
| 10 | Rolos revestidos, rolos de borracha | Φ120mm |
| 11 | Rolos de rodo | Φ80mm |
| 12 | Precisão do revestimento | ±3um |
| 13 | Precisão de peso de filme de revestimento duplo (mg/cm2) | Valor central revestido ±1,0% |
| 14 | Viscosidade da pasta | 2000~12000 mpa |
| 15 | Faixa de espessura seca de camada única | 20-200μm |
| 16 | Características do solvente |
Solvente oleoso NMP (sg = 1,033, bp = 204 ℃) Solvente aquoso H2O/NMP(sg=1,000,bp=100℃) |
| 17 | Conteúdo sólido | 20~85% |
| 18 | Precisão do tamanho do revestimento (mm) | C≤±1, L≤±0,5 |
| 19 | Precisão de alinhamento positivo e negativo (mm) | C≤±1, L≤±0,5 |
Cabeça de revestimento
| Não | Item | Parâmetros técnicos |
| 1 | Estrutura de instalação de rolos | Estrutura de aço firmemente instalada |
| 2 | Tratamento de superfície do rolo | Oxidação da superfície do rolo de alumínio metálico |
| 3 | Sistema de controle de tensão | Controle automático de tensão constante |
| 4 | Método de correção |
Controle EPC automático, curso 50 mm Materiais em rolo com eixo inflável fixo de 3 polegadas; |
| 5 | Método de alimentação de materiais de rolo | Desenrolamento com eixo inflável único |
| 6 | Diâmetro máximo de desenrolamento | Ф250mm |
| 7 | Capacidade máxima de carga do eixo inflável | 80 kg |
| 8 | Número de eixos infláveis desenrolados | 1 peça |
| 9 | Motor de acionamento principal | Servo motor |
| 10 | Estrutura do raspador | Raspador de vírgula dupla face |
| 11 | Rolo de revestimento (rolo de aço) | Cromagem de superfície dura |
| 12 | Rolo traseiro (rolo de cola) | Pacote de superfície importado EPDM |
| 13 | Ajuste intermitente de altura do raspador | Manual |
| 14 | Posição da cabeça da máquina única | Instalação e operação em frente ao forno |
Forno
| Não. | Item | Parâmetros técnicos |
| 1 | Estrutura do forno | Camada única emaquecimento dependente, configuração para cima e para baixo |
| 2 | Comprimento do forno | 1m/seção, 2 seções no total |
| 3 | Material | Aço inoxidável SUS304 |
| 4 | Controle de temperatura | Dividido em controle de temperatura de trabalho normal, controle de proteção de alarme de monitoramento de temperatura excessiva e corte da energia principal de aquecimento; todas as seções são de controle completamente independentes |
| 5 | Método de aquecimento | Aquecimento elétrico, estrutura de circulação de ar quente |
| 6 | Potência de aquecimento de forno único | 6 kW |
| 7 | Temperatura interna do forno | Design Max150℃，Diferença de temperatura interna do forno de seção única ≤2,5℃ |
| 8 | Método de sopro | Corpo de aquecimento compartilhado com câmara de vento superior e inferior, soprador superior e inferior |
| 9 | Estrutura de tuyere | A ranhura da tuyere usando um molde especial ranhurado |
| 10 | Controle do ventilador | Controle do contator |
| 11 | Aquecimento | Relé de estado sólido |
|
Não. |
Item |
Parâmetros técnicos |
|
1 |
Raspador |
Batimento redondo ≤±1,5um,Ra0,4, retidão≤±1,5um |
|
2 |
Rolo de revestimento (rolo de aço) |
Batimento redondo ≤±1,5um, retidão Ra0,4 ≤±1,5um |
|
3 |
Rolo de cola |
Batimento redondo ≤10um, retidão ≤10um |
|
4 |
Erro de correção |
±0,2 mm |
Requisitos do ambiente de instalação
- Temperatura ambiente da cabeça da máquina 25~30℃, outras 10~40℃.
- Umidade relativa da cabeça da máquina: UR positiva ≤35%, UR negativa ≤98%, outras ≤98%.
- Fonte de alimentação: 3PH 380V, 50HZ, Faixa de flutuação de tensão: +8%～–8%; potência total inicial 15KW.
- Ar comprimido: Após secagem, filtragem e estabilização: pressão de saída: 5,0 kg/cm2.

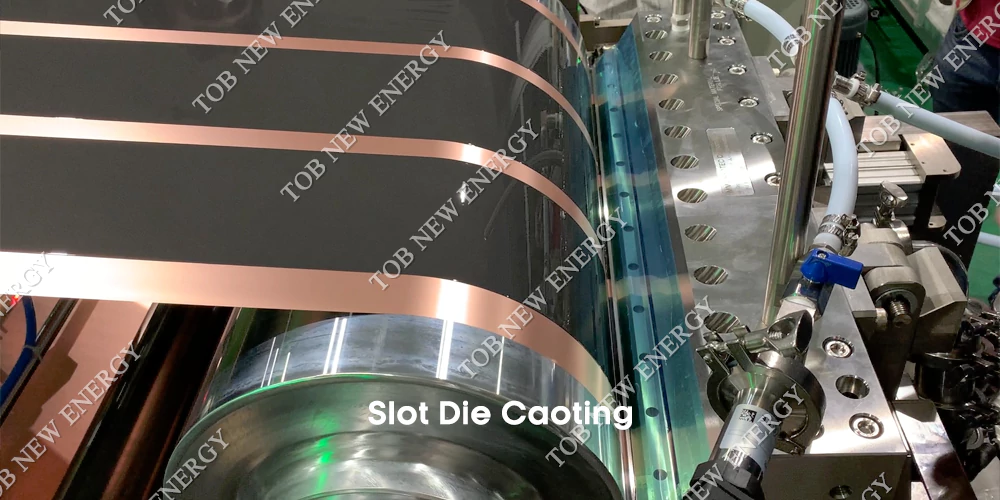

Três opções de métodos de revestimento
1. Revestimento de lâmina de vírgula (apenas para revestimento contínuo)
 |
 |

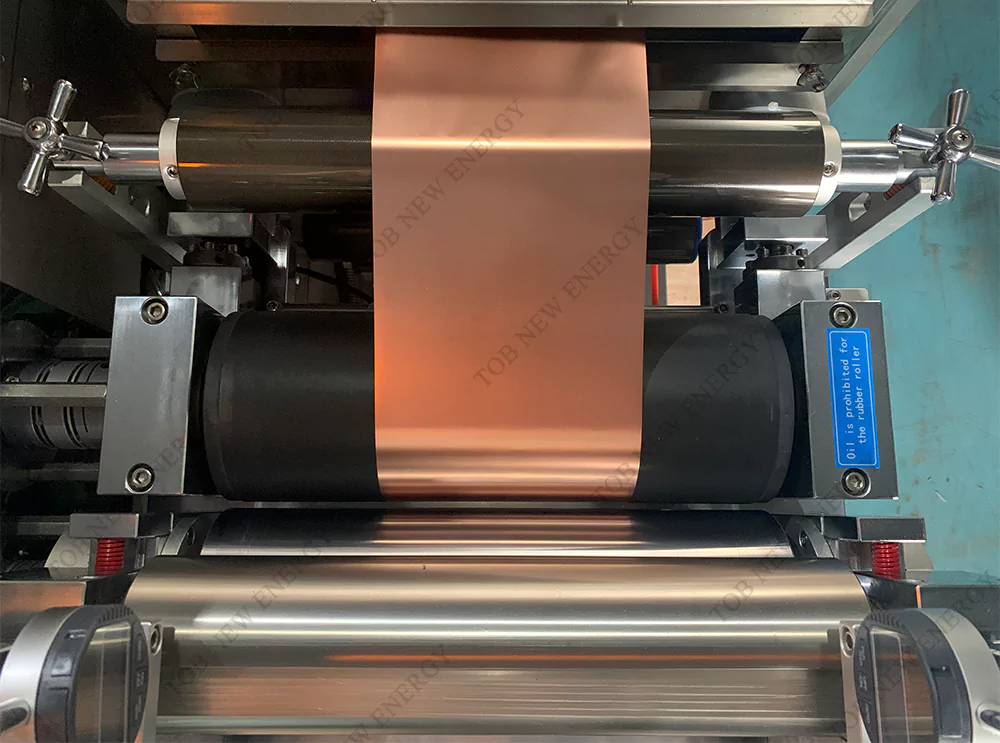

2. Revestimento em rolo (revestimento de transferência) -Revestimento contínuo e revestimento intermitente
 |
 |

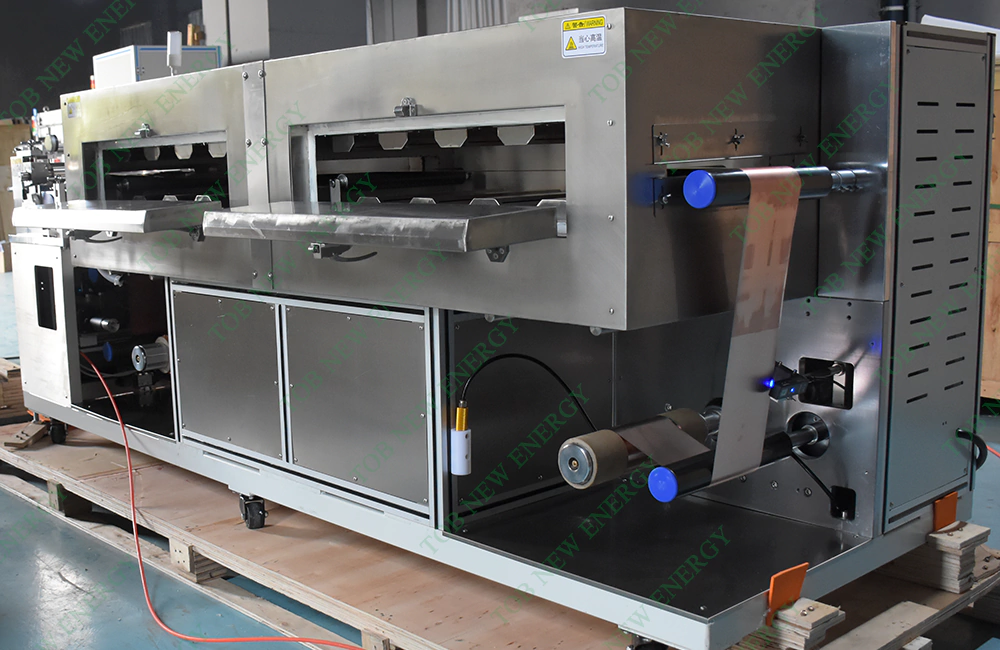

EXIBIÇÃO DO PRODUTO
 |
 |

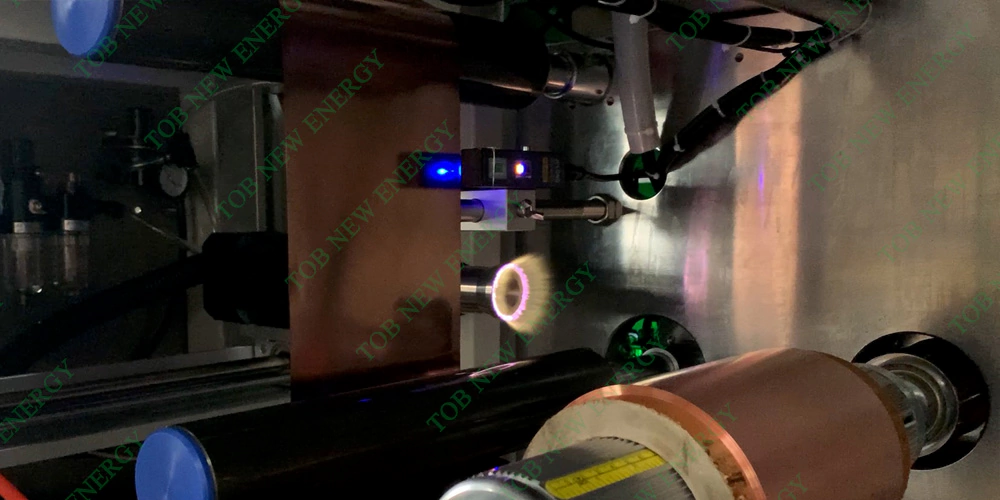

Função de limpeza de plasma opcional
