Divisor de Amostras Rotativo TOB-F200-L para Subamostragem Representativa em Laboratório e Controle de Qualidade

Visão Geral do Produto e Aplicações Ideais

Um divisor de amostras rotativo reduz uma amostra a granel de pó ou granular em várias subamostras idênticas, cada uma das quais representa fielmente as propriedades físicas e químicas do conjunto original. Diferentemente do quarteamento manual em cone ou do fracionamento por divisor de canais, que podem introduzir viés do operador e são difíceis de validar, o TOB-F200-L divide a amostra continuamente sob rotação controlada, garantindo que cada fração contenha a mesma distribuição de tamanhos de partículas, densidades e composições.

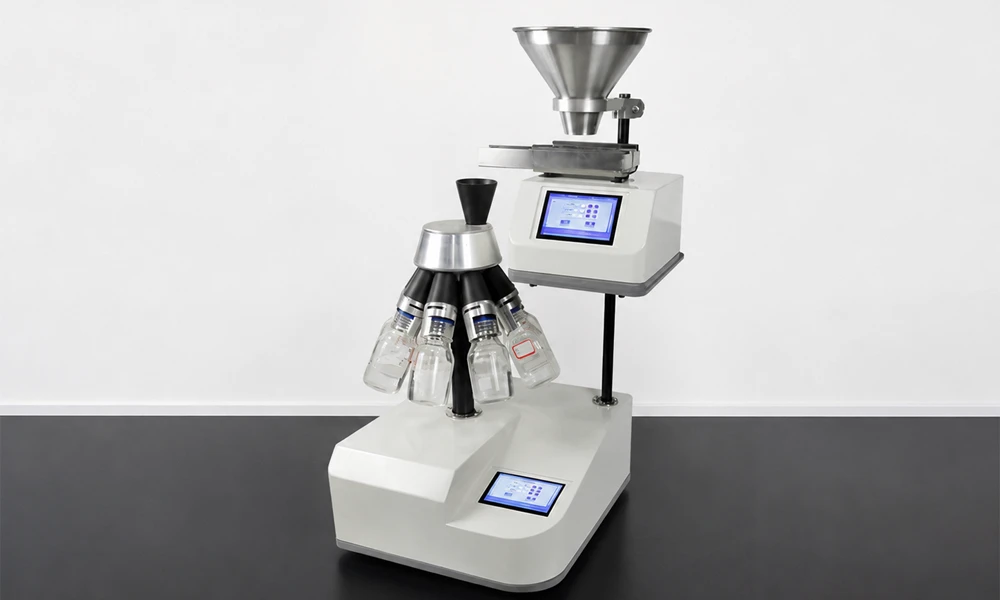

O TOB-F200-L alimenta o material a granel por meio de um funil de amostragem posicionado excentricamente que descarrega em um conjunto de frascos receptores montados em um carrossel rotativo. À medida que o carrossel gira a uma velocidade precisamente definida entre 20 rpm e 150 rpm, cada frasco passa sob o funil e coleta uma porção igual do fluxo de amostra. A geometria do funil excêntrico, combinada com a velocidade rotacional constante, produz subamostras cuja variação de massa é inerentemente baixa, tornando o divisor rotativo um dos métodos de divisão de amostras mais precisos disponíveis. O instrumento pode ser configurado para dividir um lote em 6, 8 ou 10 frações, e os frascos receptores são fixados rapidamente por um sistema de fixação rápida que simplifica a troca entre execuções.

Um painel de controle digital exibe e armazena até 10 programas definidos pelo usuário, cada um especificando a velocidade de rotação e o tempo de divisão (de 1 s a 99 min 59 s). A taxa de alimentação pode ser ajustada até 6 L/min, e um único lote pode conter até 5000 ml de material. O instrumento suporta partículas de alimentação de até 12 mm de tamanho, abrangendo uma ampla variedade de pós, grânulos e materiais triturados.

Ideal para:

1. Laboratórios de mineração, metalurgia e geologia que preparam alíquotas representativas de minério triturado, concentrados minerais ou amostras de testemunho de sondagem para ensaios químicos.
2. Pesquisa e desenvolvimento de materiais para baterias e controle de qualidade, onde pós precursores de cátodo (NMC, LFP), grafite de ânodo ou pós de eletrólito sólido devem ser subamostrados para análise de tamanho de partículas, DRX ou testes eletroquímicos sem alterar a distribuição de tamanhos.
3. Indústrias farmacêutica, alimentícia e química que exigem divisão de amostras validada para testes de liberação de lotes, estudos de uniformidade de mistura ou armazenamento de amostras retidas.
4. Laboratórios ambientais e de reciclagem que processam materiais heterogêneos como sucata de baterias triturada, solos ou escórias.

Não tem certeza se uma divisão em 6, 8 ou 10 frações é ideal para seu protocolo de amostragem? Entre em contato com nossos engenheiros de equipamentos de laboratório informando o tamanho do lote e o número necessário de réplicas.

Como o Divisor de Amostras Rotativo Opera

O TOB-F200-L produz subamostras representativas por meio de um princípio mecânico simples:

• Alimentação: Todo o lote de material a granel (até 5000 ml) é carregado no funil de alimentação. O instrumento permite controlar a taxa de alimentação até 6 L/min, garantindo um fluxo estável e ininterrupto de material.
• Descarga pelo funil excêntrico: O material sai por um funil de amostragem posicionado excentricamente. Como o funil está deslocado em relação ao eixo de rotação, ele não despeja sobre um único ponto estacionário, mas distribui o material pela circunferência do carrossel rotativo. Esse arranjo excêntrico é fundamental para a precisão do instrumento: ele evita qualquer padrão de segregação que poderia se formar se o fluxo estivesse exatamente centralizado.
• Carrossel rotativo: Um conjunto de frascos receptores — 6, 8 ou 10, dependendo da configuração — é montado em um carrossel rotativo que gira a uma velocidade definida pelo usuário entre 20 rpm e 150 rpm. Cada frasco passa sob o funil sucessivamente e coleta uma fração igual do fluxo de amostra. Como a velocidade do carrossel é constante e a taxa de alimentação é uniforme, a massa coletada por cada frasco é essencialmente idêntica.
• Tempo de divisão programável: O tempo de divisão pode ser definido de 1 segundo a 99 minutos e 59 segundos, dando ao operador controle total sobre a duração da divisão da amostra. Combinado com a taxa de alimentação e a velocidade de rotação ajustáveis, isso permite que o TOB-F200-L processe desde alguns gramas de pó fino até um lote completo de 5000 ml.
• Armazenamento de programas: Até 10 programas, cada um contendo uma velocidade de rotação e um tempo de divisão específicos, podem ser armazenados e recuperados. Isso é especialmente útil em laboratórios com vários usuários, onde diferentes tipos de amostras exigem diferentes parâmetros de divisão.

Principais Características do Produto

Os seguintes recursos são especificados pelo fabricante e são essenciais para o desempenho do TOB-F200-L:

• Divisão de alta precisão:O design do funil excêntrico combinado com a rotação constante do carrossel produz subamostras com variação mínima de massa, atendendo aos requisitos dos padrões de amostragem representativa.
• Tempo digital e velocidade de rotação ajustáveis:Ambos os parâmetros são definidos e exibidos na tela LCD, permitindo controle preciso sobre o processo de divisão. A velocidade de rotação é monitorada continuamente para manter a estabilidade.
• Monitoramento de velocidade:O instrumento acompanha continuamente a velocidade real do carrossel e a mantém no valor definido, garantindo que as flutuações não alterem a proporção de divisão.
• Sistema de frascos com fixação rápida:Os frascos receptores são fixados com um mecanismo de encaixe rápido, tornando a troca de frascos rápida e conveniente. A configuração padrão inclui oito frascos de 250 ml; o número de frascos e seus volumes podem ser personalizados (as opções incluem frascos de 25 ml, 30 ml, 50 ml, 100 ml e 500 ml, e a quantidade de divisões pode ser definida para 6, 8 ou 10 frações).
• Ampla capacidade de lote:Um único lote pode conter até 5000 ml de material de amostra, acomodando tanto divisões analíticas em pequena escala quanto divisões preparativas maiores.
• Programas armazenados:Dez programas podem ser salvos, cada um com uma configuração dedicada de velocidade e tempo, permitindo mudanças rápidas entre diferentes tipos de amostras ou protocolos de divisão.

Especificações Técnicas Completas

Configuração padrão das garrafas: 8 × garrafas de 250 ml (o número de garrafas e o respetivo volume podem ser personalizados de acordo com os requisitos).

Setores de aplicação

O TOB-F200-L é utilizado numa ampla variedade de indústrias para divisão de amostras e redução de amostras. As áreas de aplicação típicas incluem:

1. Agricultura
2. Química e materiais sintéticos
3. Produtos farmacêuticos
4. Geologia e metalurgia
5. Engenharia e eletrónica
6. Materiais de construção
7. Ambiente e reciclagem de recursos
8. Vidro e cerâmica
9. Biologia e alimentação

No controlo de qualidade de materiais de baterias, o divisor rotativo é particularmente valorizado porque os pós do cátodo e do ânodo tendem a segregar-se por tamanho de partícula durante o manuseamento; uma divisão manual pode concentrar partículas finas numa subamostra e partículas grossas noutra, conduzindo a um resultado não representativo. O TOB-F200-L, ao efetuar múltiplos cortes ao longo de todo o fluxo de material, reduz este efeito de segregação e produz subamostras que refletem verdadeiramente a distribuição granulométrica do pó a granel — um requisito essencial para uma análise precisa do tamanho das partículas e para testes eletroquímicos.

Recomendações práticas para utilizar o TOB-F200-L

1. Enchimento do funil: Verta toda a amostra a granel para o funil num fluxo constante para evitar a pré-segregação. Se a amostra tiver sido armazenada num recipiente, rode ou agite suavemente o recipiente antes do carregamento, em vez de retirar material da parte superior, o que recolheria preferencialmente as partículas finas.
2. Escolha do tamanho e número de garrafas: Selecione um volume de garrafa suficientemente grande para acomodar confortavelmente a massa esperada da fração sem transbordar. Para uma divisão de lote de 5000 ml em 8 partes, o volume mínimo recomendado da garrafa seria aproximadamente 700 ml por garrafa; neste caso, poderiam ser utilizadas garrafas de 500 ml ou o lote poderia ser dividido em duas etapas. O sistema de fixação rápida permite trocar as garrafas rapidamente entre execuções.
3. Definição da velocidade de rotação:Pós mais finos podem exigir uma velocidade de rotação mais baixa para evitar dispersão de poeira ou espalhamento por eletricidade estática. Materiais granulares mais grossos podem ser divididos a velocidades mais elevadas sem perda de representatividade. Os programas armazenados permitem guardar e recuperar as definições ideais para cada tipo de material.
4. Limpeza:Após cada uso, o funil, o funil de alimentação e o carrossel devem ser limpos com uma escova macia ou aspirador de pó para remover o pó residual. Para aplicações que exigem prevenção de contaminação cruzada (por exemplo, alternância entre diferentes precursores de cátodo), todas as superfícies que entram em contato com o pó devem ser limpas com um solvente ou detergente adequado e completamente secas antes do próximo uso.

Pronto para eliminar o viés de amostragem em seus fluxos de processamento de pó e controle de qualidade? Solicite uma cotação para o TOB-F200-L, especificando sua configuração preferida de quantidade de divisões e volume dos frascos. Nossos engenheiros de equipamentos de laboratório podem orientar sobre a configuração ideal para seu tipo específico de amostra e requisitos de processamento.
