Testador de célula tipo moeda de quatro faixas 5V100mA

Testador de Células Moeda de Quatro Faixas de Teste 5V100mA - TOB-CT-4008Q-5V100mA-HWX

Visão Geral do Produto e Aplicações Ideais

O TOB-CT-4008Q-5V100mA-HWX é um testador de células moeda de quatro faixas de teste projetado para ciclos de carga-descarga, testes de capacidade, medição de DCIR e testes de pulso de células moeda e outras células de pequeno formato. O instrumento fornece 8 canais independentes em um chassi de 1U de 19 polegadas (483 x 310 x 43 mm), com cada canal construído em torno de uma estrutura de malha fechada dupla - uma malha para a fonte de corrente constante e uma para a fonte de tensão constante - e aquisição de dados a quatro fios para medição precisa nos terminais da célula.

O ponto forte deste testador são suas quatro faixas de corrente - 0,1 mA, 1 mA, 10 mA e 100 mA - combinadas com uma corrente de saída mínima de 0,2 μA. Células moeda carregam quantidades muito pequenas de material ativo, portanto as correntes necessárias para testá-las variam de microamperes a cem miliamperes; um instrumento de faixa única não consegue medir nessa amplitude com precisão consistente. A arquitetura de quatro faixas permite que o testador execute cada teste na faixa onde é mais preciso, desde as correntes de nível de microampere usadas em pesquisa de materiais até as correntes de 100 mA necessárias para avaliação de taxas mais altas. A resistência de entrada de ≥ 1 GΩ evita que a medição de tensão sobrecarregue a célula, preservando a precisão nas menores correntes.

Além dos ciclos básicos, o instrumento suporta testes de DCIR e programas de carga/descarga por pulso - em modo de corrente ou potência, com uma largura de pulso mínima de 500 ms e até 32 pulsos por etapa, interrompidos por tensão ou tempo relativo. Os dados de teste são gerenciados por meio de um banco de dados MySQL via conexão TCP/IP, com exportações nos formatos EXCEL, TXT, GRAPH, PDF e CSV. Uma expansão de comunicação opcional suporta comunicação CAN, RS485 e BMS com configuração DBC.

Ideal para:

• Pesquisa e desenvolvimento de materiais de bateria, onde células moeda (classe CR2032 e similares) são usadas para avaliar materiais de cátodo, materiais de ânodo, eletrólitos e aditivos.
• Laboratórios de bateria universitários e institucionais que realizam ciclos de células moeda, testes de taxa e estudos de formação.
• Equipes de desenvolvimento de células que precisam de resolução de medição de nível de microampere e uma ampla faixa de corrente em um único instrumento.
• Laboratórios de controle de qualidade e avaliação que testam células de pequeno formato, usando os tipos de grampos opcionais (jacaré, polímero ou grampos de célula moeda) selecionados para se adequar ao formato da amostra.

Precisa confirmar se as quatro faixas, a saída mínima de 0,2 μA e as opções de grampos correspondem ao seu programa de teste de células moeda? Entre em contato com nossos engenheiros de teste de bateria com seu formato de amostra e plano de teste.

Onde o Teste de Células Moeda se Encaixa na Pesquisa de Materiais de Bateria

Células moeda são o veículo de teste padrão da pesquisa de materiais de bateria. Uma célula moeda é montada com um pequeno disco do material em estudo (frequentemente apenas alguns miligramas de material ativo), um separador, eletrólito e um contra-eletrodo, tudo selado em uma caixa em forma de botão. Como a carga de material ativo é minúscula, as correntes de teste são pequenas - de microamperes durante a caracterização de baixa taxa a cem miliamperes na extremidade superior - e a medição de tensão não deve sobrecarregar a célula.

O fluxo de trabalho de teste em torno de um testador de células moeda é:

• Montagem da célula moeda: a amostra de eletrodo, o separador e o eletrólito são montados e selados na caixa da célula moeda em uma caixa de luvas ou ambiente seco.
• Conexão do dispositivo: a célula moeda é conectada ao testador através do grampo apropriado - o grampo de célula moeda para células tipo botão, ou os grampos jacaré e de polímero para outras amostras de pequeno formato.
• Teste elétrico: o testador executa o programa definido - ciclos de carga-descarga, testes de taxa, medição de DCIR ou um perfil de pulso - com cada canal controlando uma célula independentemente.
• Análise de dados: os resultados são registrados no banco de dados MySQL e exportados em formato EXCEL, TXT, GRAPH, PDF ou CSV para análise, relatório ou arquivamento.
• Próximo lote: com 8 canais independentes, várias células podem ser testadas em paralelo, depois descarregadas e substituídas para o próximo lote.

Este é o fluxo de trabalho que torna um testador multicanal e multifaixa central para um laboratório de materiais: cada novo material, eletrólito ou formulação de aditivo requer um novo conjunto de células moeda para serem cicláveis sob condições idênticas, e os 8 canais independentes do TOB-CT-4008Q-5V100mA-HWX fornecem essa capacidade paralela em um único instrumento de 1U.

Principais Características de Engenharia do TOB-CT-4008Q-5V100mA-HWX

• Quatro Faixas de Teste: 0,1 mA / 1 mA / 10 mA / 100 mA - A estrutura de quatro faixas, com uma corrente de saída mínima de 0,2 μA e correntes de corte de CV dimensionadas por faixa (0,1 μA / 1 μA / 10 μA / 0,1 mA), confere ao testador uma ampla faixa dinâmica para trabalho com células moeda. A caracterização de baixa taxa é executada na Faixa 1; a avaliação de taxa mais alta é executada na Faixa 4, tudo em um único instrumento sem alterações de hardware.
• Corrente de Saída Mínima de 0,2 μA - A corrente de saída mínima de 0,2 μA permite que o testador aplique as correntes muito pequenas usadas para avaliação de baixa taxa e alta resolução de células moeda - correntes que instrumentos de faixa única não conseguem fornecer com precisão.
• Alta Resistência de Entrada de ≥ 1 GΩ - A resistência de entrada de ≥ 1 GΩ minimiza o efeito de carga da medição de tensão na célula. Nas correntes de microampere típicas do teste de células moeda, uma entrada de baixa impedância drenaria corrente da célula e distorceria a medição; a alta resistência de entrada deste instrumento preserva a precisão da tensão nas menores correntes.

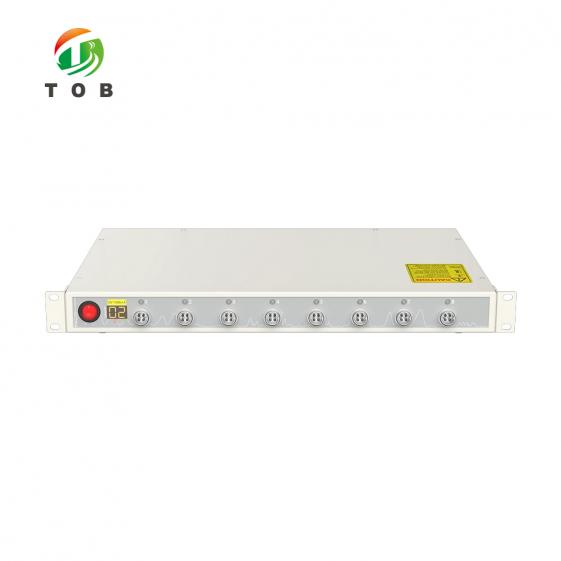

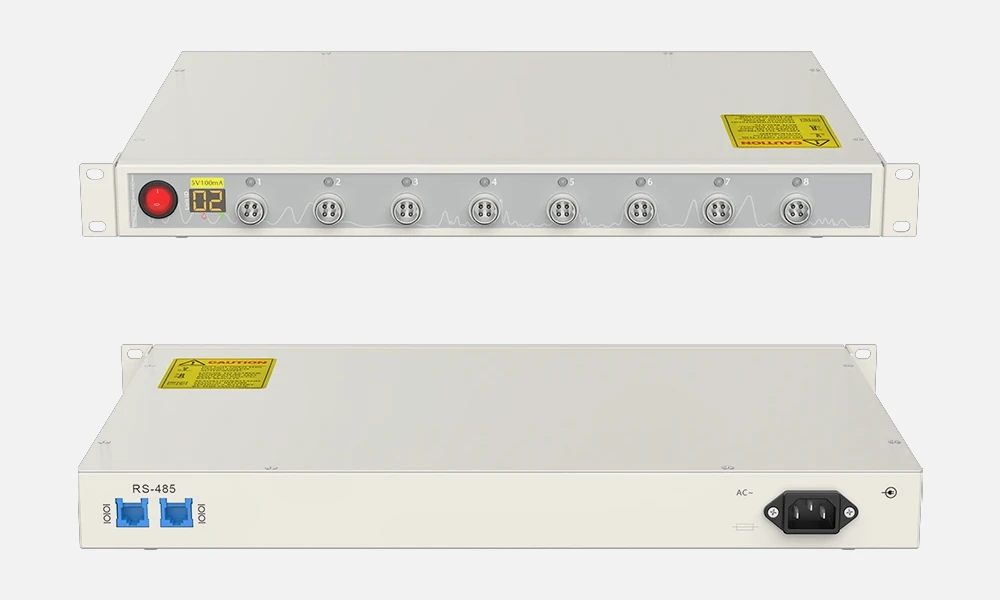

• Oito Canais Independentes em um Chassi de 1U - O instrumento fornece 8 canais, cada um com controle independente, instalados em um chassi de 1U de 19 polegadas (483 x 310 x 43 mm). Isso dá a um laboratório de materiais oito posições de teste paralelas em uma única unidade de rack - alta densidade de canais para o espaço de bancada disponível.
• Fontes CC/CV Independentes de Malha Fechada Dupla - Cada canal emparelha uma fonte de corrente constante independente e uma fonte de tensão constante em uma estrutura de malha fechada dupla. Isso mantém a tensão ou a corrente precisamente durante a transição CC-CV - o ponto crítico de qualquer protocolo de carga. O paralelismo de canais não é suportado, portanto, cada canal é usado para uma célula independente.
• Aquisição de dados a quatro fios e cadeia de AD de 24 bits / DA de 16 bits - A detecção de tensão e corrente utiliza uma conexão a quatro fios (Kelvin), e a cadeia de medição utiliza conversão AD de 24 bits e DA de 16 bits com precisão de tensão e corrente de ± 0,01 % de FS e precisão de potência de ± 0,02 % de FS. Os dados são registrados a 10 Hz (intervalo mínimo de 100 ms), com tempo de resposta de corrente dentro de 1 ms (10 % ~ 90 % de FS).
• Teste de pulso e DCIR - Programas de carga/descarga por pulso são executados em modo de corrente constante ou potência constante, com largura de pulso mínima de 500 ms e até 32 pulsos por etapa, interrompidos por tensão ou tempo relativo. O teste DCIR é suportado para avaliação da resistência interna de amostras de células tipo moeda.
• Proteção abrangente: Software e Hardware - A proteção por software permite condições de segurança configuráveis - limites superior/inferior de tensão, limites superior/inferior de corrente e parâmetros adicionais - enquanto a proteção por hardware cobre conexão anti-reversa, sobretensão, sobrecorrente e sobretemperatura, protegendo tanto as amostras de células tipo moeda quanto o instrumento durante ciclos de longa duração.
• Dados gerenciados por banco de dados com formatos de exportação padrão - Os dados de teste são gerenciados através de um banco de dados MySQL com comunicação host TCP/IP e exportados em formatos EXCEL, TXT, GRAPH, PDF e CSV para análise, relatórios e arquivamento - suportando documentação de pesquisa e comparação de lotes.

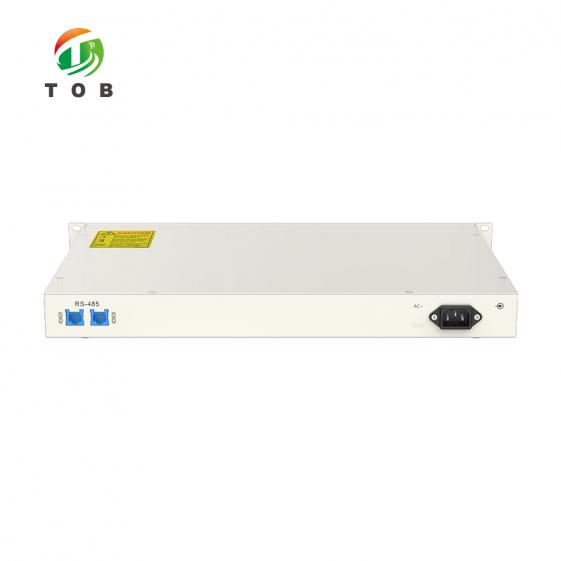

• Opções de comunicação abrangentes- A expansão de comunicação opcional suporta comunicação CAN e RS485, incluindo comunicação BMS com configuração DBC, estendendo o instrumento para testar programas onde sistemas de gerenciamento de bateria participam.

Especificações técnicas

1. Geral

2. Tensão

3. Corrente

4. Potência

5. Tempo

6. Modo de funcionamento

7. Ciclo

8. Modo de proteção

9. Requisitos de comunicação e configuração do computador

10. Requisito de Ambiente de Operação e Armazenamento

11. Especificações do Dispositivo e Dimensões do Equipamento

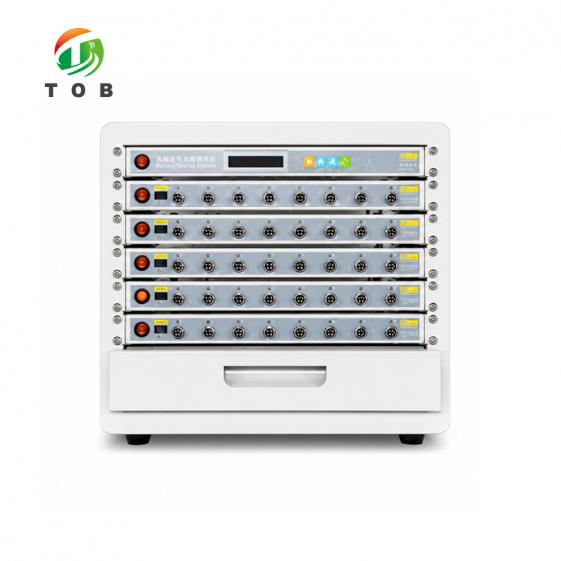

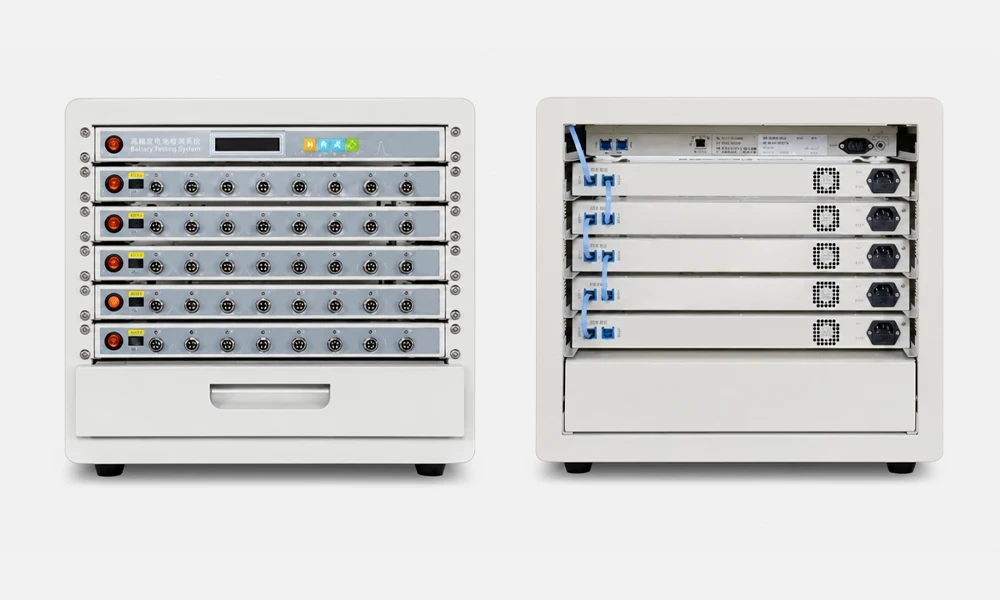

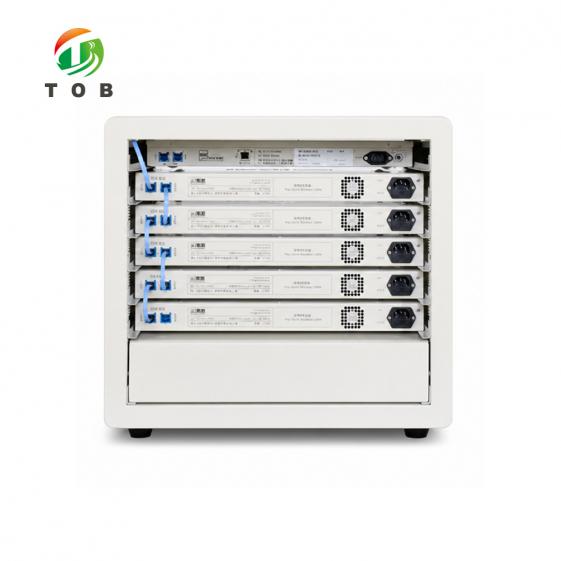

Nota de pedido: ao encomendar 5 conjuntos do testador, 1 unidade de controle e 1 prateleira serão fornecidas gratuitamente (conforme fornecido nas informações de pedido do produto; confirme a configuração final na confirmação do pedido).

Recomendações Práticas de Teste

• Seleção de grampo: o tipo de grampo é opcional e deve ser claramente especificado na confirmação do pedido - grampos tipo jacaré, polímero ou para célula moeda. Selecione o grampo que corresponde ao formato da sua amostra: o grampo para célula moeda para amostras de células botão, e os grampos tipo jacaré ou polímero para outras amostras de pequeno formato.
• Cabeamento: conecte a amostra usando o esquema de quatro fios para preservar a precisão da medição de tensão nos terminais da célula.
• Seleção de faixa: execute estudos de caracterização e formação de baixa taxa na Faixa 1 (0,1 mA), e avaliação de taxa mais alta na Faixa 4 (100 mA), onde a corrente de corte CV é ajustada para 0,1 mA correspondentemente. A corrente de saída mínima de 0,2 μA na faixa baixa suporta as menores correntes de teste usadas em pesquisa de materiais.
• Configuração de proteção: configure as condições de proteção do software - limites superior/inferior de tensão e limites superior/inferior de corrente - antes de iniciar o ciclo de longa duração, para que uma amostra anômala seja cortada automaticamente.
• Programas de pulso e DCIR: para testes de pulso, observe a largura mínima de pulso de 500 ms e o limite de 32 pulsos por etapa; as etapas de pulso são cortadas por tensão ou tempo relativo. Execute medições de DCIR sob condições consistentes de corrente e tempo para manter os resultados comparáveis entre amostras e lotes.
• Operação do canal: os 8 canais são controlados independentemente; o paralelismo de canais não é suportado, portanto, cada canal é usado para uma célula independente. Carregue e descarregue amostras sem forçar os grampos e mantenha os contatos dos grampos limpos.
• Gerenciamento de dados: opere o instrumento através da conexão host TCP/IP e faça backup do banco de dados MySQL periodicamente. Exporte dados nos formatos EXCEL, TXT, GRAPH, PDF ou CSV conforme os requisitos dos seus registros de pesquisa.
• Ambiente de instalação: opere entre 0 °C a 40 °C e ≤ 70 % UR sem condensação de umidade, em uma fonte de 40 W; o instrumento produz ruído abaixo de 55 dB (medido a 1 m) e possui classificação IP20.

Perguntas frequentes de engenharia

P1: Para que serve o TOB-CT-4008Q-5V100mA-HWX?

O instrumento é um testador de célula moeda de quatro faixas de teste para ciclos de carga-descarga, testes de capacidade, medição de DCIR e testes de pulso de células moeda e outras células de pequeno formato. Suas quatro faixas de corrente (0,1 mA a 100 mA) e corrente de saída mínima de 0,2 μA o tornam adequado para pesquisa de materiais de bateria e desenvolvimento de células, onde células moeda são usadas para avaliar materiais de eletrodo, eletrólitos e aditivos.

P2: Por que o testador tem quatro faixas de corrente?

O teste de célula moeda abrange correntes de microamperes a cerca de cem miliamperes. Uma única faixa não pode medir através desta faixa com precisão consistente, portanto, a estrutura de quatro faixas (0,1 mA / 1 mA / 10 mA / 100 mA) permite que cada teste seja executado na faixa onde a medição é mais precisa, com correntes de corte CV ajustadas por faixa (0,1 μA / 1 μA / 10 μA / 0,1 mA).

P3: O que a alta resistência de entrada de ≥ 1 GΩ proporciona?

A resistência de entrada de ≥ 1 GΩ minimiza o efeito de carga da medição de tensão na célula em teste. Nas correntes muito pequenas usadas na pesquisa de células moeda, uma baixa impedância de entrada drenaria corrente da célula e distorceria a tensão medida; a alta resistência de entrada deste instrumento preserva a precisão nessas correntes.

P4: Quantos canais o instrumento possui e quais são suas dimensões?

O instrumento fornece 8 canais, cada um controlado independentemente, em um chassi 1U de 19 polegadas medindo 483 x 310 x 43 mm (L x P x A). O paralelismo de canais não é suportado; cada canal é usado para uma célula independente.

P5: Quais tipos de grampo estão disponíveis?

Os tipos de grampo são opcionais e devem ser claramente especificados na confirmação do pedido. Os grampos disponíveis são grampos tipo jacaré, polímero e para célula moeda, cobrindo amostras de células botão e outras conexões de amostras de pequeno formato.

P6: Quais capacidades de pulso e DCIR o instrumento suporta?

Programas de carga/descarga de pulso podem ser executados em modo de corrente constante ou potência constante, com uma largura de pulso mínima de 500 ms e até 32 pulsos por etapa, cortados por tensão ou tempo relativo. O teste de DCIR é suportado para avaliação da resistência interna das amostras em teste.

P7: Como os dados de teste são gerenciados?

Os dados de teste são armazenados em um banco de dados MySQL gerenciado pelo software host, conectado via TCP/IP, com exportações nos formatos EXCEL, TXT, GRAPH, PDF e CSV. As condições de proteção do software (limites de tensão e corrente) são configuráveis no mesmo ambiente, e a proteção de hardware - anti-conexão reversa, sobretensão, sobrecorrente e sobretemperatura - opera independentemente.

P8: Existe um benefício de pedido para vários testadores?

Sim - conforme fornecido nas informações de pedido do produto, quando 5 conjuntos do testador são solicitados, 1 unidade de controle e 1 prateleira serão fornecidas gratuitamente. Confirme a configuração final na confirmação do pedido.

P9: Quais condições operacionais o instrumento requer?

Temperatura operacional 0 °C ~ 40 °C e umidade operacional ≤ 70 % UR sem condensação de umidade; armazenamento a -10 °C ~ 50 °C e ≤ 80 % UR. Dentro de 25 ± 10 °C, o desvio de precisão causado pela temperatura é inferior a 50 ppm/°C. O instrumento possui classificação IP20 com um nível de ruído abaixo de 55 dB (medido a 1 m) e deve ser instalado em um local limpo, seco e bem ventilado.

Pronto para adicionar testes de célula moeda de quatro faixas e capacidade de microampere ao seu laboratório de materiais de bateria? Solicite uma cotação para o TOB-CT-4008Q-5V100mA-HWX, especificando o formato da sua amostra e os tipos de grampo necessários (jacaré, polímero ou célula moeda), e se a comunicação opcional CAN / RS485 / BMS é necessária. Nossos engenheiros de teste de bateria podem aconselhar sobre a seleção de faixa e configuração do programa de teste.

tob.amy@tobmachine.com | +86 181 2071 5609

Você também pode precisar

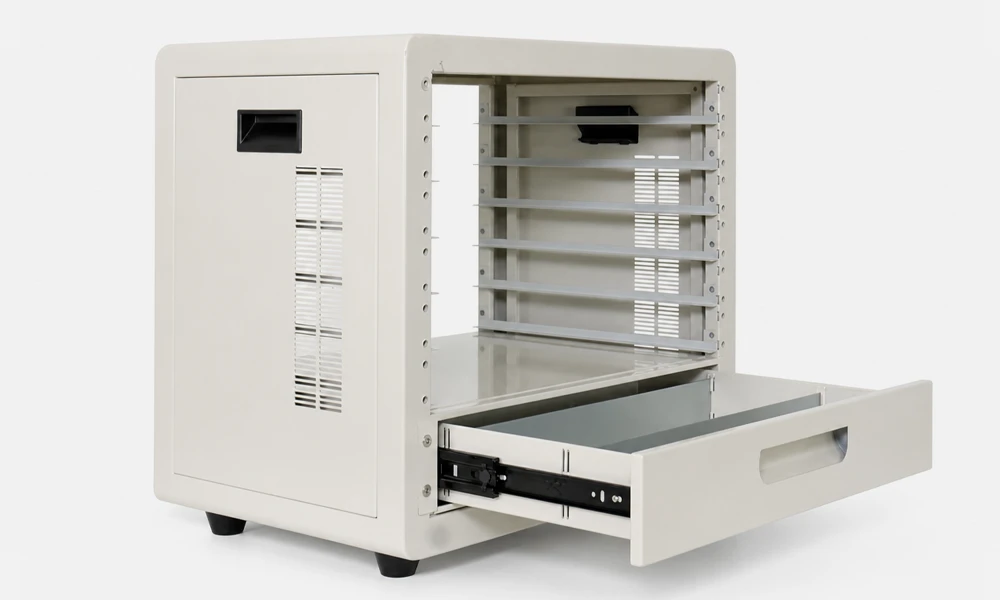

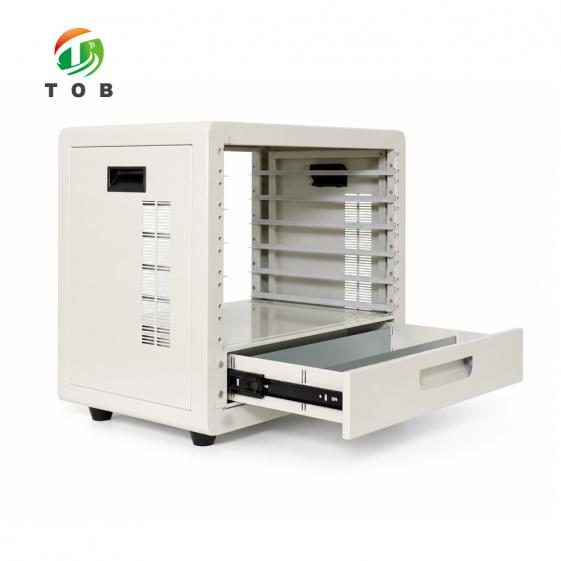

▶ Rack móvel para testador de célula moeda - Um suporte móvel projetado para acomodar testadores de células tipo moeda. Complementa o TOB-CT-4008Q-5V100mA-HWX fornecendo uma estação de teste móvel e organizada para testes de células tipo moeda multicanal - relevante para pedidos de várias unidades, que incluem 1 unidade de controle gratuita e 1 prateleira gratuita ao encomendar 5 conjuntos.
