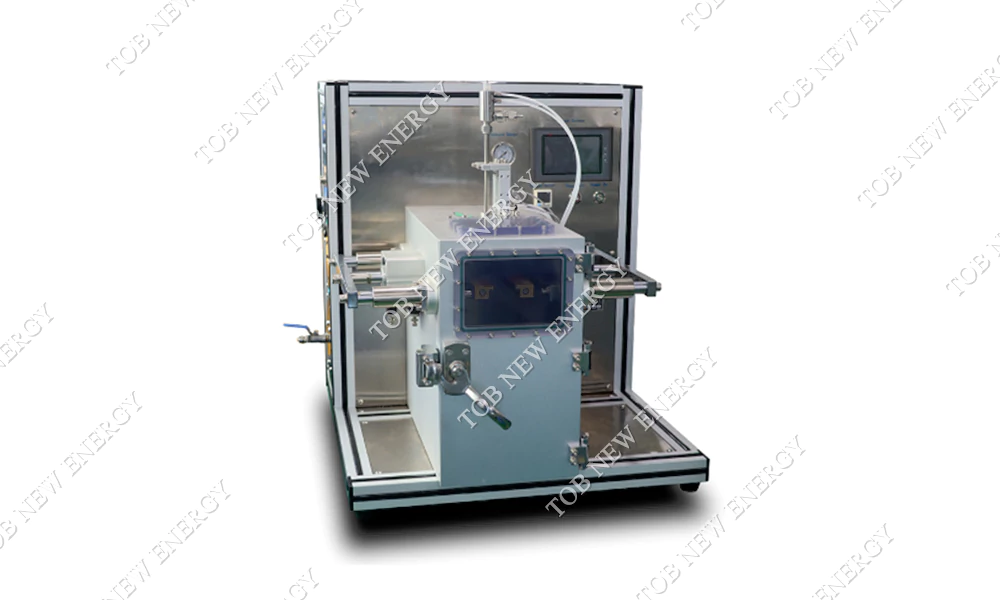

Máquina multifuncional para enchimento de eletrólitos a vácuo, imersão e pré-selagem

Máquina multifuncional para enchimento, imersão e pré-selagem de eletrólitos a vácuo

ESPECIFICAÇÕES

Característica principal:

• Uma máquina inclui função de injeção e difusão de pré-selagem por prensagem a quente.
• Alta precisão de medição e repetibilidade.
• Injeção de líquido após aspiração, alta eficiência, precisão, operação conveniente e confiável.
• A entrada e a saída são conectadas com mangueiras resistentes a produtos químicos.
• A cabeça de vedação é feita de material de cobre, que tem bom efeito de condução de calor, economiza consumo de energia, melhora a eficiência do trabalho e economiza energia em comparação com produtos similares.
• A pressão da cabeça de selagem pode ser ajustada por um regulador de pressão para atender aos requisitos de diferentes parâmetros do processo.
• A cabeça é acionada pelo cilindro através de duas mangas de guia linear, que são flexíveis e guiadas com precisão para garantir o paralelismo do produto após a selagem das bordas.
• Através da janela de perspectiva, é possível observar mudanças na cavidade durante o trabalho.
• Pode ser operado no porta-luvas ou na sala de secagem.
• Aparência requintada, desempenho estável.
• CLP, operação por tela sensível ao toque, parâmetros flexíveis, programa de alta automação.

Descrição do procedimento de trabalho:

• Coloque o produto na câmara de vácuo.
• Feche a porta de vedação transparente para que a bateria fique em uma câmara de vácuo selada.
• Vácuo, após atingir o grau de vácuo e o tempo definido, injeção automática de líquido.
• Inicie o processo de difusão após a conclusão da injeção do líquido.
• Execute de acordo com os parâmetros para bombear baixo vácuo, alto vácuo e retenção de pressão após a conclusão do ciclo.
• Iniciar pré-vedação.
• Vácuo, após atingir o grau de vácuo e o valor de temperatura, selagem automática de calor, remova o produto após a conclusão.

Principais componentes do equipamento:

• Cilindro e válvula solenóide, componentes de vácuo: Taiwan Airtek/XingChen
• CLP: Display e controle
• Tela sensível ao toque: controle de exibição
• Medidor de vácuo analógico: Panasonic

Requisitos ambientais do local

• Temperatura ambiente: determinada pelo ambiente da planta do cliente
• Fonte de alimentação: 220 V, 50 Hz, faixa de flutuação de tensão: +10% ~ -10%
• Ar comprimido: após secagem, filtragem e regulagem de pressão: a pressão de saída é maior que 4,0 kg/cm2; Se colocado no porta-luvas, o gás comprimido usado é o mesmo que o gás no porta-luvas.
• Fonte de vácuo: bomba de vácuo de 2 L/s, acima de -98 KPa, ou vácuo de tubulação (acima de -98 KPa)

Parâmetro técnico

• Incluindo injeção de líquido, difusão e pré-selagem, três funções.
• Faixa de aplicação do tamanho da bateria: comprimento 20~190 mm, largura 20~190 mm, espessura 0~15 mm.
• Faixa de capacidade: 0,2 ml~3 L, ajustada de acordo com a bomba de injeção de líquido.
• Quantidade de injeção de líquido da bateria: 0,2g~3kg, de acordo com o ajuste da bomba injetora.
• Precisão de injeção: ±1%
• Velocidade de expiração: 3ml/s ajustável
• Tubo de entrada e saída: Tubo de entrada de líquido Φ6
• Fabricação de aço inoxidável 304 e 316, material resistente à corrosão em peças-chave.
• A cavidade reta é soldada com alumínio e tem uma estrutura estável e resistente à corrosão.
• Temperatura da cabeça: RT ~ 250℃, a temperatura é ajustável.
• Precisão do controle de temperatura: ±2℃
• Pressão de selagem a quente: 0 ~ 5Kg/cm2 ajustável
• Tempo de selagem a quente: 0 ~ 99 segundos ajustável
• Largura da borda de vedação: 5 ± 0,4 mm (de acordo com os requisitos do cliente)
• Tamanho máximo da borda de vedação: 190 mm
• Comprimento da ferramenta de vedação: 200 mm
• Precisão da espessura do selo (mm): qualquer diferença de espessura de dois pontos da embalagem <15um
• Potência: tubo de aquecimento de 300 W, consumo de energia de aquecimento de cerca de 0,6 kW
• Dimensão externa: C600 mm × L620 mm × A800 mm
• Fonte de alimentação: AC220V/50Hz/1KW
• Peso: 95 kg

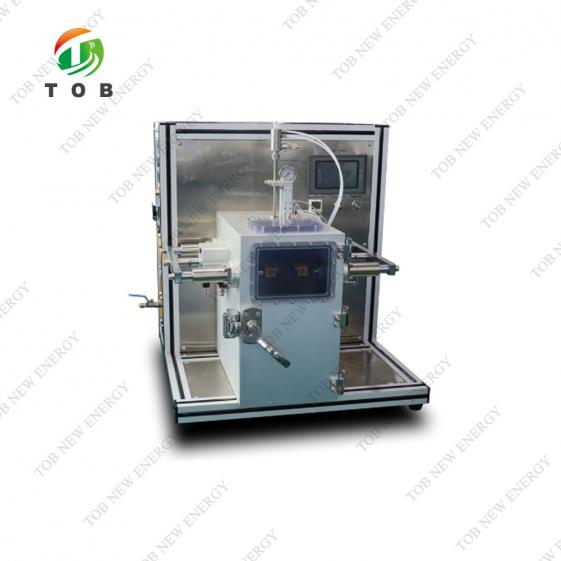

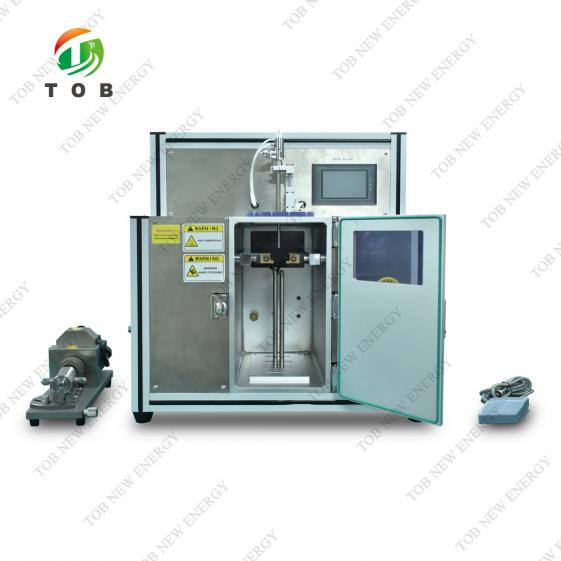

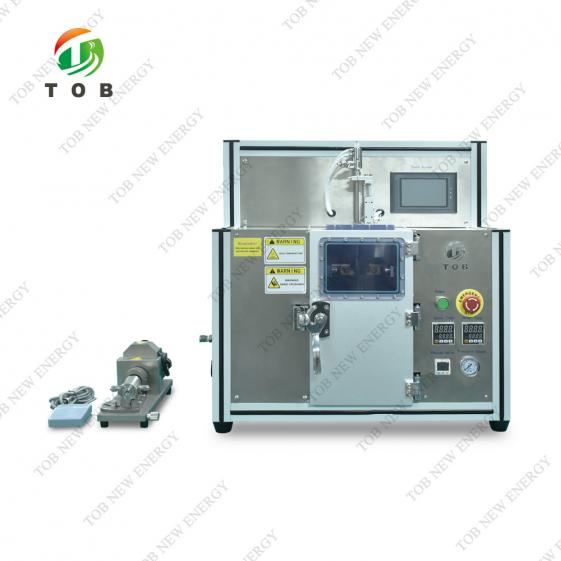

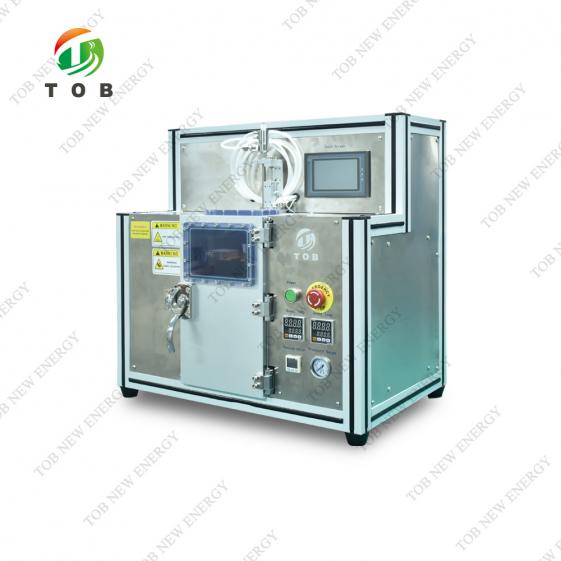

EXIBIÇÃO DO PRODUTO
