Processos de Empilhamento de Baterias versus Enrolamento na Montagem de Células de Bateria

Pela equipe técnica da TOB

Quando o design de uma célula de bateria chega à etapa de montagem dos eletrodos, uma decisão molda praticamente tudo o que vem depois: resistência interna, densidade de energia, comportamento térmico, vida útil do ciclo e o layout dos equipamentos de toda a linha de montagem. Essa decisão é a escolha entre empilhamento e enrolamento. Não é uma nota de rodapé de engenharia. É uma bifurcação no caminho. E com o surgimento de células prismáticas de grande formato, arquiteturas de estado sólido e designs de bolsa ultrafinos, a questão empilhamento versus enrolamento tornou-se mais importante — e menos óbvia — do que era há uma década. Fornecedores de equipamentos que projetam e fabricam sistemas de enrolamento e empilhamento encontram essa decisão no centro de quase todos os projetos de clientes — de laboratórios de P&D a fábricas de gigawatt-hora.

Parte A: Como Funcionam os Dois Processos

Enrolamento e empilhamento compartilham o mesmo objetivo — combinar eletrodos positivos, separadores e eletrodos negativos em uma estrutura de célula — mas chegam lá por meio de mecanismos físicos fundamentalmente diferentes.

O enrolamento é um processo contínuo. As folhas de eletrodo e separador são alimentadas simultaneamente em uma máquina de enrolamento, envolvendo-se em torno de um mandril giratório para formar um rolo de gelatina cilíndrico ou oval achatado. Os principais parâmetros de controle são o controle de tensão de cada folha, a precisão de alinhamento entre as camadas e a velocidade de enrolamento. O processo é geometricamente natural para células cilíndricas — o rolo de gelatina redondo se encaixa perfeitamente em um invólucro redondo. Para células prismáticas, o rolo de gelatina é prensado antes da inserção. Pense no enrolamento como pegar uma linha e enrolá-la em um volume.

O empilhamento é um processo discreto. Folhas de eletrodo positivo pré-cortadas, camadas separadoras e folhas de eletrodo negativo são colocadas alternadamente — normalmente em um padrão de dobra em Z, no qual um único separador contínuo faz zigue-zague entre as folhas de eletrodo, ou por meio de um sistema de coleta e posicionamento multicamadas, onde braços robóticos posicionam várias folhas simultaneamente. Os principais parâmetros de controle são a precisão do posicionamento das folhas, a tensão do separador durante a dobra e a velocidade de empilhamento. O empilhamento é geometricamente natural para células de bolsa e células prismáticas de grande formato — as camadas planas produzem um bloco retangular sem dobras. Pense no empilhamento como pegar planos individuais e construir um volume, camada por camada.

Por trás dessas diferenças de processo existe uma única distinção física que impulsiona a maioria das diferenças de desempenho entre os dois métodos. Em um rolo de gelatina enrolado, as camadas de eletrodo e separador se dobram ao redor do mandril — criando tensão mecânica induzida pela curvatura em cada ponto de dobra. Em uma estrutura empilhada, cada camada permanece plana — a tensão é distribuída uniformemente por todo o plano. Essa distinção — tensão de curvatura versus tensão planar — é a causa raiz das cinco diferenças de desempenho a seguir.

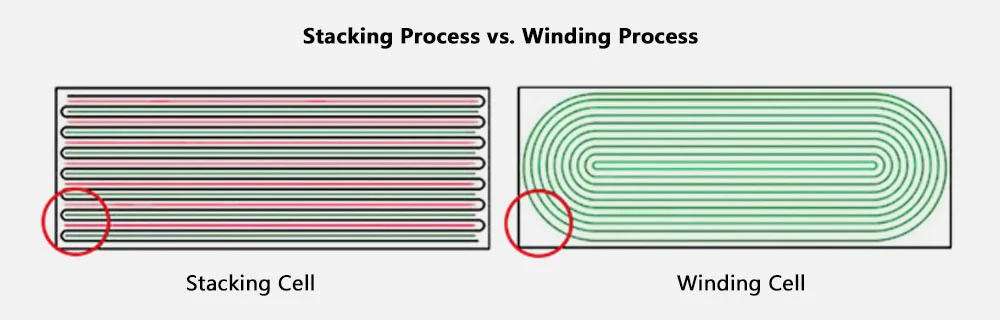

Processo de enrolamento versus empilhamento

Parte B: Cinco Dimensões da Comparação de Desempenho

Resistência Interna e Capacidade de Taxa

A tensão de curvatura em um rolo de gelatina enrolado não é uniforme. Nas camadas internas — aquelas mais próximas do mandril — o raio de curvatura é mais apertado, criando a maior tensão compressiva no eletrodo interno. Isso se traduz em maior resistência de contato local na interface eletrodo-separador. Durante uma descarga de alta taxa, a corrente se concentra nas regiões de menor resistência, criando pontos quentes locais nas zonas de dobra. Uma célula empilhada evita isso. As folhas de eletrodo permanecem planas. A corrente se distribui uniformemente. O resultado é menor resistência interna geral e melhor desempenho em alta taxa. A TOB NEW ENERGY, que fabrica máquinas de enrolamento e empilhamento, observa isso diretamente nos dados dos clientes — mesma química, mesma linha de revestimento, impedância da célula mensuravelmente diferente dependendo do método de montagem. Em designs cilíndricos grandes sem abas, como o 4680, o caminho de coleta de corrente foi redesenhado para reduzir a penalidade de resistência do enrolamento — mas o estresse mecânico nas dobraspermanece.

Densidade de Energia e Utilização de Espaço

Uma célula cilíndrica enrolada desperdiça espaço — o rolo de gelatina redondo deixa cantos não preenchidos no invólucro cilíndrico. Um rolo de gelatina achatado em um invólucro prismático melhora isso, mas ainda possui extremidades curvas. Uma célula empilhada preenche um espaço retangular com eficiência. Para as mesmas dimensões externas, uma célula prismática empilhada normalmente oferece densidade de energia volumétrica 3 a 8 por cento maior do que uma célula prismática enrolada. Em aplicações onde cada centímetro cúbico importa — veículos elétricos premium, eletrônicos de consumo ultrafinos — essa diferença é decisiva. Para células prismáticas onde ambas as tecnologias estão disponíveis, a vantagem de densidade de energia do empilhamento é um fator principal que impulsiona a adoção pelos clientes.

Comportamento Térmico e Segurança

Em uma célula enrolada, as zonas de dobra com sua maior resistência local geram proporcionalmente mais calor sob carga. Um ponto quente local pode desencadear reações laterais locais — decomposição do eletrólito, ruptura do filme SEI — que aumentam ainda mais a temperatura. Em uma célula empilhada, a interface plana do eletrodo produz densidade de corrente mais uniforme e, portanto, geração de calor mais uniforme. As camadas separadoras entre cada par de eletrodos também atuam como barreiras térmicas — o calor que se propaga de uma camada para outra precisa atravessar um separador, o que reduz sua disseminação. Para armazenamento de energia de grande capacidade e células automotivas críticas em segurança, essa vantagem de uniformidade térmica impulsionou a mudança da indústria em direção ao empilhamento para aplicações premium.

Vida Útil do Ciclo

Cada ciclo de carga e descarga faz com que os materiais dos eletrodos se expandam e contraiam. Ânodos de grafite incham aproximadamente 10 por cento. Ânodos contendo silício podem expandir mais de 300 por cento. Em uma estrutura enrolada, esse estresse cíclico se concentra nas dobras — a expansão e contração repetidas degradam a interface eletrodo-cobre. Em uma estrutura empilhada, as camadas planares experimentam uma expansão menos restrita, e a tensão mecânica em qualquer ponto individual é menor. Para químicas com materiais de alta variação de volume — particularmente ânodos compostos de silício-carbono — a vantagem de vida útil do ciclo do empilhamento pode ser substancial. No ciclo 2000, isso se torna o fator dominante. Equipes experientes de aplicação orientam rotineiramente os clientes em direção ao empilhamento quando materiais contendo silício estão no roteiro — não porque o empilhamento seja universalmente melhor, mas porque o mecanismo de degradação da vida útil do ciclo em células enroladas é bem compreendido e difícil de contornar por engenharia.

Rendimento de Fabricação

Enrolamento e empilhamento têm diferentes perfis de rendimento que refletem sua física de processo. No enrolamento, uma folha contínua de eletrodo — frequentemente com 60 metros ou mais — passa pela máquina. Uma variação de tensão, desalinhamento ou partícula de poeira em qualquer ponto ao longo desse comprimento pode tornar todo o segmento da folha sucata. A 20 a 30 peças por minuto, a economia da alta produtividade compensa parcialmente esse risco. No empilhamento, as folhas de eletrodo são pré-cortadas — uma folha defeituosa é descartada antes de entrar na pilha. Perde-se uma folha, não um rolo. Mas o empilhamento tem seu próprio desafio de rendimento: em alta velocidade, o mecanismo robótico de coleta e posicionamento deve manipular de forma confiável folhas de eletrodo finas e flexíveis. O empilhamento de alta velocidade acima de 200 ppm exige precisão mecânica extrema.

Para produção padronizada de alto volume, a maturidade de produtividade do enrolamento oferece uma vantagem de custo e rendimento. Para células de grande formato e alto valor, onde um único evento de descarte é muito mais caro, o isolamento de defeitos do empilhamento proporciona uma vantagem de qualidade. Um fornecedor com experiência em ambas as tecnologias pode ajudar os clientes a avaliar essas compensações de acordo com sua economia de produção específica, em vez de defender uma tecnologia universalmente.

Parte C: Qual Tipo de Bateria Usa Qual Processo

Células cilíndricas — o lar natural do enrolamento. As células cilíndricas — as 18650, 21700 e 4680 — são predominantemente enroladas. A geometria é auto-seletiva: um rolo gelatinoso redondo dentro de um invólucro redondo. Os sistemas de enrolamento cilíndrico da TOB, que incorporam as tecnologias de controle de tensão e alinhamento da patente CN202122173244, atendem esses formatos em escala de produção. O enrolamento continuará dominando a produção de células cilíndricas no futuro previsível.

Células pouch — o lar natural do empilhamento. O invólucro flexível de pouch com laminado de alumínio depende da estrutura interna da célula para obter integridade mecânica. Um rolo gelatinoso enrolado inserido em uma pouch cria forças de expansão desiguais durante os ciclos — as extremidades curvas empurram para fora de forma assimétrica, tensionando a vedação da pouch. Uma estrutura empilhada exerce pressão planar uniforme. Para todas as células pouch, exceto as de menor custo, o empilhamento é a escolha padrão.

Células prismáticas — o campo de batalha. É aqui que a decisão entre empilhamento e enrolamento é mais intensamente disputada. As células prismáticas enroladas se beneficiam de equipamentos de enrolamento maduros, de alta capacidade e menor custo de capital — tornando-as atraentes para armazenamento de energia LFP orientado por custos. As células prismáticas empilhadas oferecem maior densidade de energia, menor resistência interna e maior vida útil de ciclos — tornando-as a rota preferida para baterias premium de veículos elétricos. A participação do empilhamento em células prismáticas está aumentando, impulsionada pela pressão das montadoras por maior densidade de energia e desempenho de carregamento rápido. Fornecedores de equipamentos que oferecem ambas as tecnologias estão posicionados para avaliar qual rota corresponde a uma aplicação específica — porque a resposta nunca é universal.

Células de estado sólido — o empilhamento é a única rota viável. Eletrólitos sólidos — sejam cerâmicas de óxido, vidros de sulfeto ou filmes poliméricos — não podem ser dobrados ao redor de um mandril de enrolamento. Eles fraturam ou perdem o contato interfacial. O empilhamento é a base de montagem para todas as arquiteturas de baterias de estado sólido. À medida que a tecnologia de estado sólido avança rumo à industrialização, fornecedores de equipamentos com experiência em empilhamento — incluindo a TOB NEW ENERGY, cujos sistemas de empilhamento e enrolamento derivam de P&D interno — verão crescer a demanda por empilhamento de precisão capaz de lidar com camadas frágeis de eletrólitos.

Parte D: Equipamentos, Economia e o Valor da Capacidade de Dupla Tecnologia

Máquinas de enrolamento e máquinas de empilhamento são sistemas de engenharia diferentes, com perfis de custo diferentes.

A bateriamáquina de enrolamento é otimizada para velocidade. Sistemas de controle de tensão mantêm uma tensão precisa da manta a mais de 25 peças por minuto. Sistemas de alinhamento mantêm as bordas dos eletrodos e separadores dentro de ±0,2 a 0,5 milímetros enquanto a manta está em movimento contínuo. O desafio de engenharia é manter a precisão em alta velocidade — duas variáveis que naturalmente entram em conflito. Máquinas de enrolamento para formatos cilíndricos padronizados se beneficiam de décadas de aprimoramento e oferecem o equipamento de montagem mais econômico por unidade de capacidade de produção.

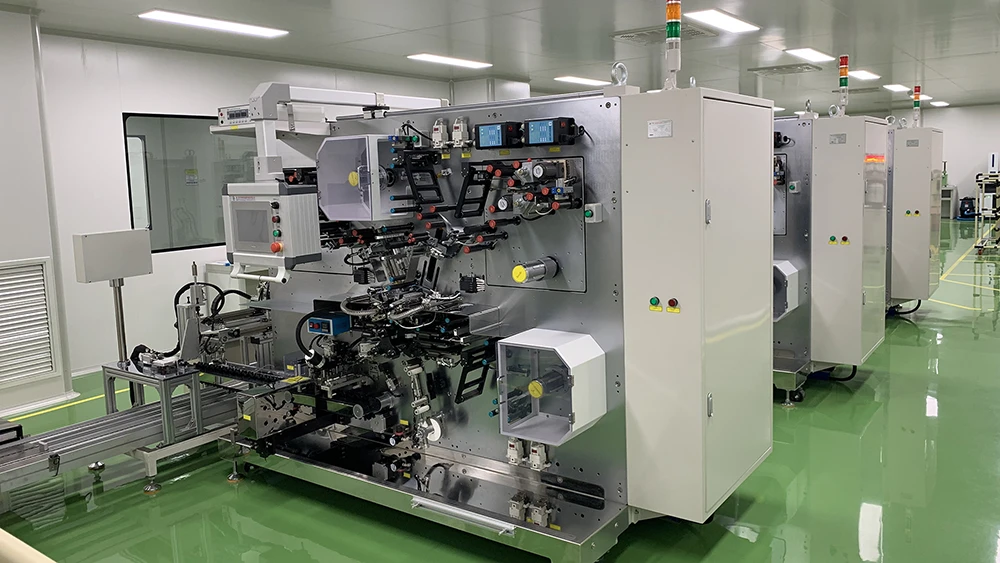

Máquina automática de enrolamento de células cilíndricas lidando com separadores finos de bateria em uma linha completa da TOB New Energy

Máquinas de empilhamento de baterias são otimizadas para precisão no nível de folhas individuais. A precisão de posicionamento e a confiabilidade do processo de coleta e colocação definem a qualidade do empilhamento. Em alta velocidade — acima de 200 ppm — manter a precisão de posicionamento enquanto se manuseiam folhas finas e flexíveis de eletrodos em tempos de ciclo inferiores a um segundo é um desafio extremo de engenharia mecânica. Diferentes tecnologias de empilhamento — dobragem em Z com separador contínuo, coleta e colocação multicamada e laminação a quente — oferecem diferentes equilíbrios entre velocidade, precisão e custo.

A comparação de custos dos equipamentos vai além do investimento de capital. Uma linha de enrolamento normalmente custa menos por unidade de capacidade de produção do que uma linha de empilhamento de capacidade equivalente. Mas a maior densidade de energia das células empilhadas pode exigir um prêmio de mercado. A maior vida útil de ciclos pode reduzir os custos de garantia. Para aplicações de alto valor, o prêmio do equipamento de empilhamento pode ser recuperado por meio do desempenho do produto. Para aplicações orientadas por custos, a eficiência de capital do enrolamento continua sendo atraente. A equipe de engenharia da TOB modela rotineiramente ambos os cenários para projetos de células prismáticas, permitindo que os clientes avaliem o prêmio do empilhamento não como um custo isolado de equipamento, mas como uma função do ganho de densidade de energia e da extensão da vida útil de ciclos ao longo da vida do produto.

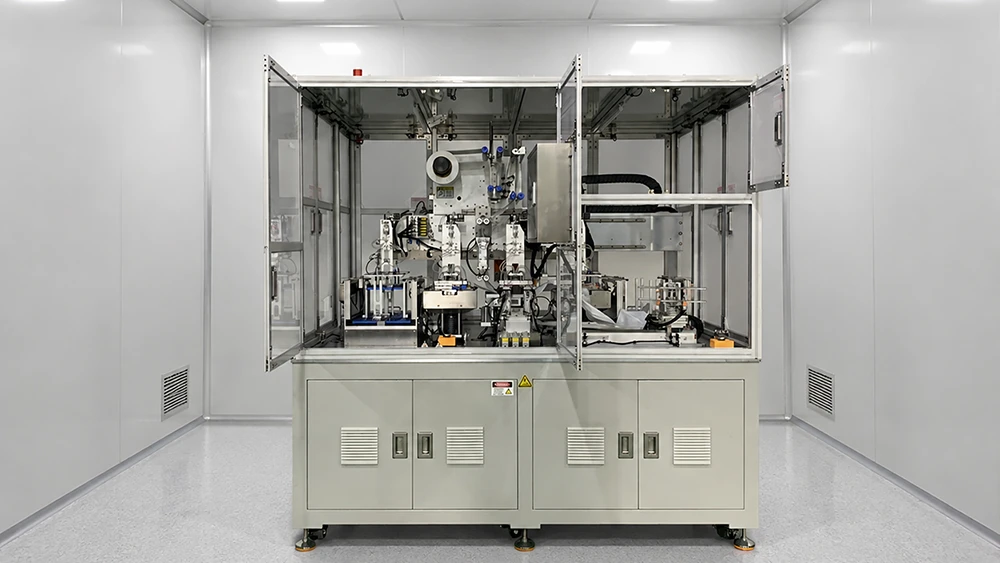

Soluções abrangentes de linhas de produção de baterias e equipamentos de empilhamento projetados pela fábrica de origem TOB New Energy.

TOB NEW ENERGY fornece equipamentos de enrolamento e empilhamento — apoiados por uma patente própria de máquina de enrolamento (CN202122173244) que aborda a flutuação de tensão e o desvio de alinhamento — dois dos principais desafios de engenharia no enrolamento de alta velocidade. Essa patente pode ser verificada publicamente. Ela representa um trabalho de engenharia específico sobre um problema técnico específico. Ter profundidade de engenharia em ambas as tecnologias permite que a TOB avalie o sistema de materiais, o formato da célula e a economia de produção de um cliente sem o viés estrutural decorrente da fabricação de apenas um tipo de máquina. Para células prismáticas — onde ambas as rotas são viáveis — essa objetividade pode significar a diferença entre uma linha de produção otimizada para a aplicação e uma otimizada para o catálogo do fornecedor.

Parte E: Uma Estrutura de Decisão para Escolher entre Empilhamento e Enrolamento

A questão entre empilhamento e enrolamento requer uma avaliação estruturada em quatro dimensões interligadas.

Primeiro: formato da célula. Cilíndrica → enrolamento. Pouch → empilhamento. Prismática → ambas são viáveis; continue a avaliação.

Segundo: requisitos de desempenho. Alta densidade de energia, capacidade de carregamento rápido ou longa vida útil de ciclos → o equilíbrio se inclina para o empilhamento. Desempenho moderado com custo como principal fator → o enrolamento continua competitivo.

Terceiro: economia de produção. Produção padronizada de alto volume → a capacidade de produção do enrolamento é difícil de superar. Produção de menor volume, maior valor ou em múltiplos formatos → a flexibilidade do empilhamento ganha importância.

Quarto: roteiro tecnológico. Se o caminho de desenvolvimento inclui baterias de estado sólido → o empilhamento é indispensável. Se as químicas futuras envolverem materiais de alta expansão, como ânodos dominados por silício → a vantagem de vida útil de ciclos do empilhamento se torna estrategicamente importante.

A interação dessas dimensões importa mais do que qualquer uma isoladamente. Prismática mais alta densidade de energia mais um roteiro para estado sólido resulta em empilhamento como a escolha clara de engenharia. Cilíndrica mais química LFP madura mais produção orientada por custos resulta em enrolamento como a solução madura. Essa estrutura é o que equipes de engenharia experientes aplicam ao trabalhar com clientes — porque a decisão mais cara não é escolher a tecnologia errada. É escolher sem uma estrutura de avaliação.

Parte F: A Tendência Não É Substituição — É Divergência

Nem o empilhamento nem o enrolamento estão desaparecendo. O enrolamento não está obsoleto. O empilhamento não é universalmente superior. O que está mudando é o cenário de aplicações. O enrolamento continua consolidado na produção de células cilíndricas — um formato que ainda representa a maioria da produção global de baterias em quantidade de unidades. O empilhamento está se expandindo para aplicações premium prismáticas e pouch, impulsionado por requisitos de desempenho que o enrolamento não consegue atender. As baterias de estado sólido acelerarão essa expansão — porque toda célula de estado sólido será empilhada.

Para o engenheiro, o objetivo é combinar a tecnologia com a aplicação — e fazer parceria com um fornecedor que tenha profundidade de engenharia em ambas — uma capacidade de dupla tecnologia que a TOB NEW ENERGY oferece, apoiada por P&D interno em enrolamento e engenharia de empilhamento.

Resumo de Empilhamento de Baterias vs Enrolamento: O empilhamento e o enrolamento são os dois métodos predominantes de montagem de eletrodos na fabricação de baterias de íons de lítio, e a escolha entre eles afeta a resistência interna, a densidade de energia, a segurança térmica, a vida útil dos ciclos e o custo de fabricação. Enrolamento — um processo contínuo em que as lâminas de eletrodo e separador são enroladas ao redor de um mandril — é o padrão comprovado para células cilíndricas e produção em alto volume. Empilhamento — um processo discreto de camadas em padrão Z — oferece menor resistência interna, maior densidade de energia, melhor uniformidade térmica e vida útil de ciclos mais longa, tornando-se a escolha preferida para células tipo bolsa e prismáticas premium e a única rota viável para baterias de estado sólido. As duas tecnologias estão se diferenciando em nichos de aplicação distintos, impulsionados pelo formato da célula, requisitos de desempenho e economia de produção. TOB NEW ENERGY, com capacidade de engenharia em equipamentos de enrolamento e empilhamento — incluindo tecnologia proprietária de máquina de enrolamentocoberta pela patente CN202122173244 — fornece a capacidade de avaliação de dupla tecnologia necessária para uma seleção objetiva do processo.
