Um roteiro técnico desde a linha de laboratório de baterias e a linha piloto até soluções de linhas de produção de baterias em escala total

Por Neil Zhao

Todo produto de bateria é construído três vezes. Primeiro em um laboratório — para responder se a química funciona. Depois em uma linha piloto — para responder se pode ser fabricado de forma consistente. Finalmente em uma linha de produção — para responder se pode ser fabricado economicamente em escala. Cada etapa usa equipamentos diferentes, exige engenharia diferente e falha de maneiras diferentes. A lacuna entre as etapas é onde os projetos de baterias acumulam seus erros mais caros. Uma linha de produção de baterias pronta para uso não é uma única coisa. É a conexão projetada entre as três. Fabricantes chineses de equipamentos, incluindo fornecedores integrados comoTOB NEW ENERGY,fizeram dessa integração em três etapas uma capacidade definidora — entrando no mercado global não pela venda de máquinas individuais, mas pela entrega de linhas de produção que funcionam.

Parte 1: A linha de laboratório — Comprovando a química

Uma linha de baterias de laboratório tem uma função: determinar se uma determinada combinação de cátodo, ânodo e eletrólito pode produzir uma célula com o desempenho eletroquímico desejado. Ela responde a perguntas sobre eficiência do primeiro ciclo, capacidade de taxa e vida útil inicial de ciclos. Ela não responde a perguntas sobre rendimento ou capacidade de fabricação. Os equipamentos típicos de uma linha de laboratório operam em pequena escala — misturadores que processam de 50 gramas a 2 quilogramas, revestidoras funcionando com larguras de 100 a 300 milímetros e velocidade inferior a 3 metros por minuto. A flexibilidade orienta o projeto.

A coisa mais importante sobre uma linha de laboratório é o seu limite. Uma pasta que se dispersa uniformemente em um misturador de 50 gramas pode desenvolver aglomerados em um tanque de 5 quilogramas — porque a distribuição da taxa de cisalhamento muda com a geometria do recipiente. Um perfil de revestimento que mantém uniformidade de ±1,2% em uma bobina de 200 milímetros pode variar para ±4% em uma revestidora de produção de 600 milímetros — porque a dinâmica dos fluidos, a cinética de secagem e a tensão da bobina mudam com a escala. Quando uma célula funciona em uma célula moeda e falha em uma linha de produção, a falha geralmente está na suposição de que as duas são iguais.

Em 2020, um laboratório de baterias sul-americano construiu uma linha de laboratório para células pouch de íons de lítio com a TOB NEW ENERGY — não para produção, mas para testar múltiplas químicas de cátodo (NCM, LFP, LCO) sob diferentes rotas de processo. A entrega dos 12 equipamentos incluiu recomendações de formulação de materiais, parâmetros de projeto de eletrodos, cálculos de preenchimento de eletrólito e um programa de formação. Uma máquina de revestimento sem parâmetros de revestimento é uma estrutura de aço. Uma linha de laboratório de um fornecedor experiente de linhas de produção é um equipamento que torna a pesquisa produtiva desde o primeiro dia — com parâmetros de processo que avançam para a escala piloto em vez de serem descartados quando o projeto supera o laboratório.

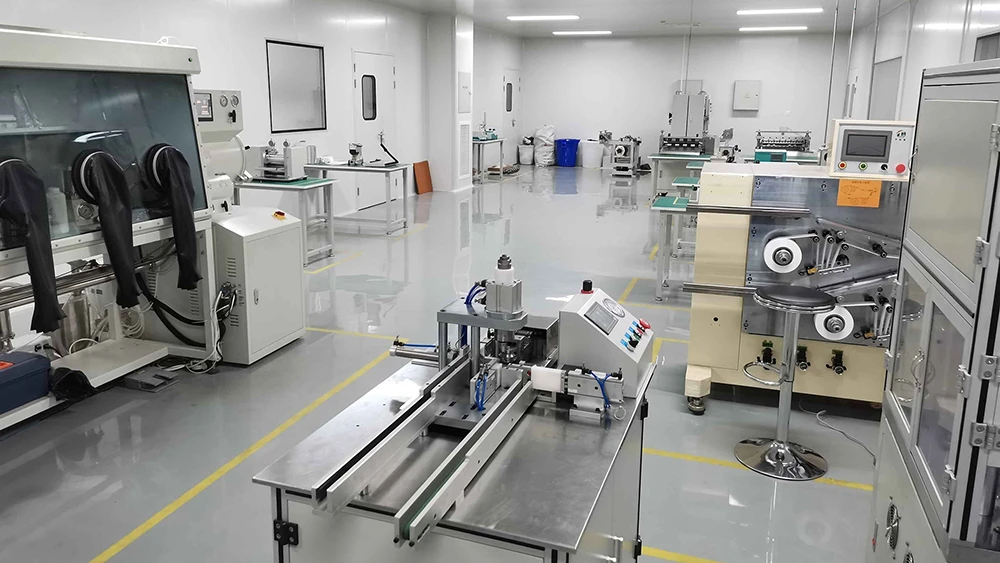

Linha de laboratório de baterias da TOB NEW ENERGYbaterialaboratórioconfiguração da linha

Parte 2: A Lacuna — Por que Pular a Linha Piloto é o Erro Mais Caro da Indústria

Quando uma formulação que teve um desempenho excelente em células moeda encontra um misturador em escala de produção, múltiplas condições físicas mudam simultaneamente — e nenhuma delas é capturada pelos dados de laboratório.

Considere a reologia da pasta. Um misturador planetário em escala de 2 litros produz uma distribuição de taxa de cisalhamento que mantém a pasta em um estado bem disperso. A mesma formulação em um misturador de produção de 200 litros apresenta um campo de cisalhamento completamente diferente. Próximo às lâminas, as taxas de cisalhamento podem exceder o que o misturador de laboratório já gerou, potencialmente fraturando partículas de material ativo e aumentando sua área superficial — o que consome mais eletrólito durante a formação da SEI e reduz a eficiência do primeiro ciclo. Próximo às paredes do recipiente, a taxa de cisalhamento pode cair abaixo do limite necessário para manter a dispersão, permitindo que o carbono condutor se reaglomere. O resultado é uma pasta que deixa o misturador com aparência uniforme a olho nu, mas contém ilhas microscópicas de carbono que aparecerão como regiões localizadas de alta resistência no eletrodo final. O laboratório nunca observou isso porque a geometria do misturador de laboratório manteve todo o volume da pasta dentro de uma janela mais estreita de taxa de cisalhamento.

O revestimento e a secagem passam por uma transformação paralela. Uma revestidora de laboratório operando a 1 metro por minuto seca o filme úmido do eletrodo em um pequeno forno de convecção onde a transferência de calor é limitada pela camada limite de ar — suave, uniforme e tolerante. Uma revestidora de produção a 10 metros por minuto alimenta o filme em um secador de flutuação com múltiplas zonas, onde a taxa de evaporação do solvente deve ser precisamente compatibilizada com a taxa de difusão do solvente através do filme em espessamento. Se a superfície seca antes que o solvente interno possa migrar para fora — uma condição que o forno de laboratório nunca cria — a superfície forma uma película. O solvente preso posteriormente vaporiza e rompe essa película, deixando microfuros invisíveis à inspeção em linha, mas fatais para a consistência da célula.

Estes não são defeitos de equipamento. São mudanças de regime físico. O misturador de laboratório, a revestidora de laboratório e o forno de laboratório funcionaram exatamente conforme projetado. O problema é que o equipamento de produção opera em um regime físico diferente — e os parâmetros que produziram excelentes resultados em escala de laboratório não descrevem esse regime. A única maneira de descobrir os parâmetros que o fazem é executar o processo em uma escala onde a mudança de regime já ocorreu. Essa escala é chamada de linha piloto.

Parte 3: A Linha Piloto — Onde a Manufaturabilidade é Comprovada

A linha piloto responde a uma pergunta antes que milhões de dólares em equipamentos de produção sejam comprometidos: esta célula pode ser fabricada de forma consistente, com rendimento aceitável e com índices de capacidade do processo que atendam às metas de qualidade da produção?

Em uma linha piloto, a prioridade de engenharia muda da exploração para o bloqueio de parâmetros. O misturador processa de 5 a 50 litros — grande o suficiente para encontrar perfis de cisalhamento relevantes para a produção, pequeno o suficiente para ajustes sistemáticos. A revestidora opera com largura de 300 a 500 milímetros a 2 a 10 metros por minuto — rápida o suficiente para entrar na dinâmica de secagem relevante para a produção, mas lenta o suficiente para experimentação controlada. A linha piloto registra dados em cada etapa: viscosidade da pasta ao longo do tempo, perfis de espessura do revestimento, curvas de carga de formação por canal. Esse conjunto de dados é a saída mais valiosa da linha piloto. Ele se torna a base sobre a qual a linha de produção é configurada — os parâmetros de processo, os perfis de revestimento e os protocolos de formação que serão executados em máquinas produzindo milhões de células por ano. Sem esses dados, a linha de produção é uma coleção de hardware esperando alguém escrever o software.

A validação em múltiplos formatos é outra função exclusiva da etapa piloto. A mesma química pode se comportar de maneira diferente em uma célula moeda, uma célula pouch, uma célula cilíndrica e uma célula prismática. Um fornecedor com capacidade piloto em múltiplos formatos pode verificar se uma química é transferida entre formatos antes de comprometer equipamentos de produção. A TOB NEW ENERGY, cuja instalação em Xiamen opera linhas piloto para os três formatos, fornece essa validação entre formatos como parte padrão da engenharia de linhas de produção.

Em 2019, um fabricante indiano construiu uma linha piloto de supercapacitores 6080. A entrega incluiu o conjunto completo de equipamentos, matérias-primas parciais e engenharia no local — não para instalação, mas para os meses entre a instalação e a produção estável qualificada. Essa distinção é a diferença entre entrega de equipamentos e entrega de processo em escala piloto.

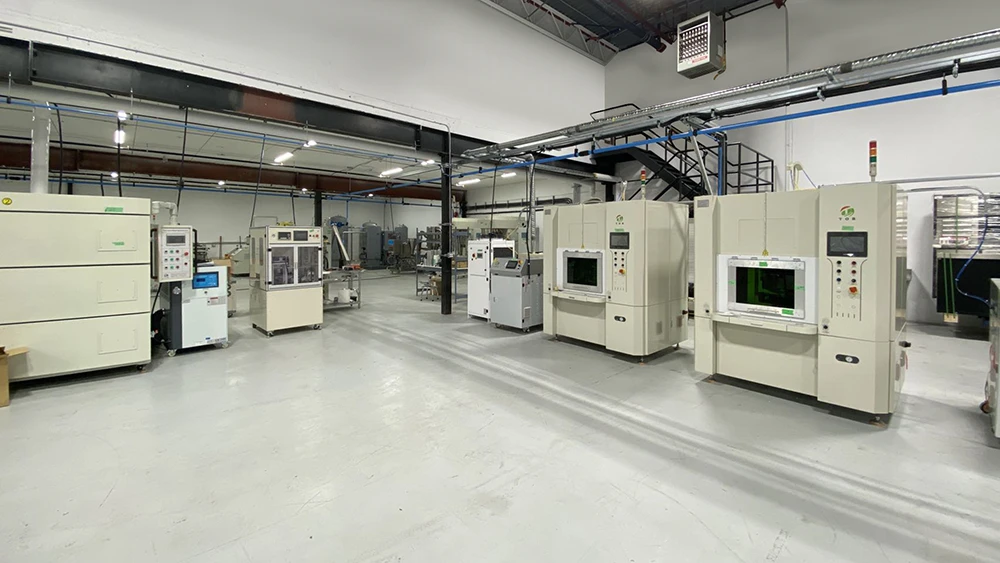

Instalação da linha piloto da TOB NEW ENERGY

Parte 4: A Linha de Produção — Escalando com Controle

Umabaterialinha de produçãotem prioridades diferentes. Flexibilidade em uma linha de laboratório. Bloqueio de parâmetros em uma linha piloto. Consistência de produção em uma linha de produção — onde a eficácia geral do equipamento se torna a métrica definidora. Uma linha com 95% de OEE produz muito mais células comercializáveis do que o mesmo equipamento a 80%.

A transformação dos equipamentos em escala de produção não é apenas dimensional. Um misturador de produção processa de 50 a mais de 2.000 litros por lote. A revestidora opera com largura de 600 a 1.200 milímetros, excedendo 10 a 80 metros por minuto, com medição em linha da densidade areal alimentando o cabeçote de revestimento em tempo real. Essas máquinas são integradas em um fluxo contínuo de materiais — a pasta é misturada, armazenada, bombeada, revestida, seca, calandrada e cortada sem acúmulo de lotes. A linha de produção é um sistema.

De 2018 a 2021, um fabricante do Sudeste Asiático construiu sua primeira fábrica de baterias — uma linha de produção de células cilíndricas 18650 e 26650. O projeto abrangeu o conjunto completo de equipamentos, fornecimento de matérias-primas e engenharia contínua no local durante três anos. Montagem. Comissionamento. Estabilização do processo. Produção qualificada. O cronograma é instrutivo: estabilizar uma linha de produção é medido em meses e trimestres, não em semanas — e esse cronograma, mantido durante três anos de engenharia no local, é por si só a evidência do que a entrega turnkey realmente significa.

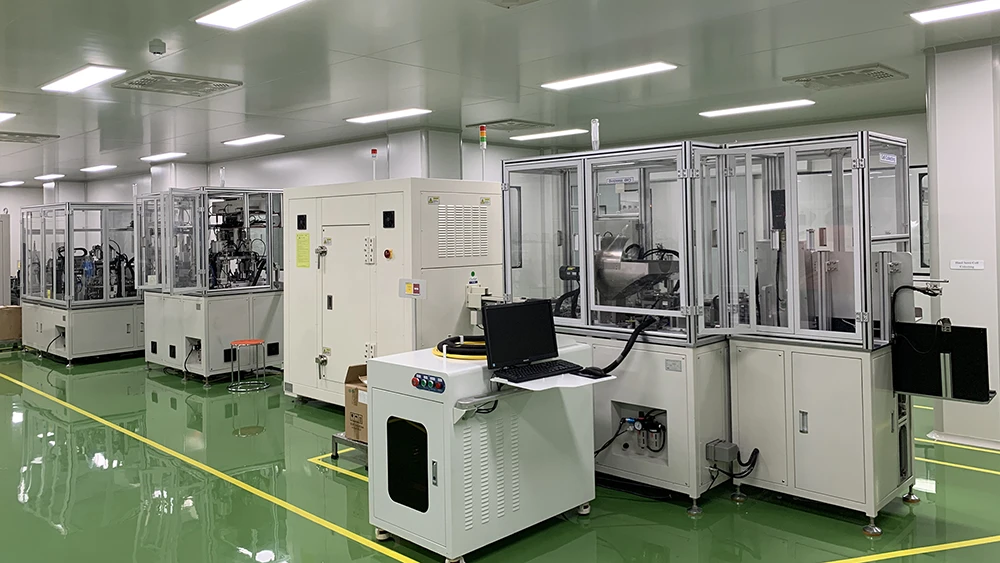

Instalação de produção de baterias da TOB NEW ENERGY

Parte 5: O que "Turnkey" Significa na Produção de Baterias

Pergunte a dez vendedores de equipamentos o que significa "turnkey", e nove descreverão um escopo de fornecimento. Na fabricação de baterias, a definição correta é diferente. Uma linha de produção turnkey entrega uma saída pronta para o processo — células que atendem às especificações desde o primeiro dia, não após meses de desenvolvimento interno de processos.

Isso é possível apenas quando o fornecedor validou o processo antes de enviar o equipamento. Conhecimento da química, desenvolvido em escala de laboratório. A janela de processo validada, estabelecida na linha piloto. A configuração do equipamento, projetada de acordo com essa janela. Esses três elementos, executados por uma única organização de engenharia, transformam máquinas em uma linha de produção.

Para compradores que avaliam fornecedores de linhas de produção de baterias turnkey baseados na China, isso tem uma implicação direta. Audite a linha piloto do fornecedor. Ela existe? Você pode trazer seus próprios materiais? O fornecedor pode mostrar dados do processo — curvas de viscosidade da pasta, perfis de uniformidade da camada — de químicas similares em equipamentos similares? Um fornecedor que consegue responder sim está vendendo uma linha de produção. Um que não consegue está vendendo máquinas e chamando isso de linha.

Parte 6: Selecionando um Parceiro de Linha de Produção

Além do teste na linha piloto, três critérios distinguem parceiros de linha de produção de fornecedores de equipamentos.

Primeiro, experiência específica em química. O alto teor sólido do LFP com aditivos condutivos de nanopartículas cria desafios de dispersão fundamentalmente diferentes do menor teor sólido do NMC com partículas primárias maiores. Essas não são distinções teóricas. Elas se traduzem em diferentes geometrias de lâminas de misturador, ajustes de espaçamento de revestimento e perfis de secagem. Pergunte ao fornecedor para descrever — em termos de engenharia — o que acontece quando sua química específica entra em seu equipamento. Uma resposta informada inclui modos de falha específicos e mitigações. Uma resposta evasiva é, por si só, uma resposta.

Segundo, infraestrutura de gestão da qualidade. A certificação IATF 16949 — detida pela TOB NEW ENERGY e um grupo seleto de fabricantes de equipamentos baseados na China — significa que o fornecedor foi auditado de forma independente para controle de processos, prevenção de defeitos e melhoria contínua de acordo com os padrões da cadeia de suprimentos automotiva. As certificações ISO 9001, ISO 14001 e ISO 45001 reforçam a estrutura de qualidade mais ampla, com conformidade CE e UL em toda a gama de produtos.

Terceiro, o portfólio de patentes do fornecedor em tecnologias de linha de produção. Patentes são evidências publicamente verificáveis de P&D interna. Elas não garantem qualidade, mas distinguem um fabricante de um montador. Uma reivindicação pode ser verificada através de um banco de dados público em minutos. A outra não pode ser verificada de forma alguma.

Parte 7: O Roteiro é um Loop, Não uma Linha

Uma linha de produção comissionada hoje não será a última que uma empresa constrói. A química das baterias está evoluindo — de LFP para NMC com alto teor de níquel, de íon-lítio para íon-sódio e estado sólido. Cada transição pode exigir parâmetros de mistura diferentes, condições de revestimento diferentes e protocolos de formação distintos. O fornecedor que percorreu o primeiro roteiro com você está melhor posicionado para percorrer o próximo.

Esta é a dimensão estratégica de escolher umparceiro turnkey de linha de produção de baterias. Não é uma transação única. É o início de um relacionamento de engenharia que abrange gerações de tecnologia. Fornecedores chineses de linhas turnkey de produção de baterias estão estruturalmente posicionados para essa estratégia multi-geracional. A TOB NEW ENERGY, com duas décadas de engenharia de baterias, linhas piloto internas em todos os três formatos de célula e suporte contínuo no local durante a ramp-up da produção, fornece essa continuidade de engenharia.

Resumo do Roteiro da Linha de Produção de Baterias: Escalar a fabricação de baterias do P&D de laboratório para produção em larga escala segue três estágios distintos de engenharia — linhas de laboratório para validação de química, linhas piloto para verificação da janela de processo e linhas de produção para produção consistente em alto volume. O erro mais caro na escalagem é pular a fase piloto, onde as não-linearidades do processo invisíveis em escala de laboratório se tornam críticas. Uma linha turnkey genuína entrega produção pronta para o processo, habilitada pela validação prévia da linha piloto do fornecedor com a química alvo do cliente. Ao avaliar parceiros de linha de produção, a própria linha piloto do fornecedor, dados de processo específicos da química, certificação IATF 16949 e portfólio de patentes verificável fornecem evidências objetivas da capacidade de engenharia.

Neil Zhao — Diretor Técnico, Xiamen TOB New Energy Technology Co., Ltd.
