Por Dany Huang, Ph.D.

Peça a um engenheiro de baterias para nomear a máquina mais crítica em uma linha de produção, e as respostas apontarão para as etapas posteriores — o revestidor, o calandra, o sistema de formação. Raramente o misturador de pasta. No entanto, quase todos os problemas de qualidade que se manifestam posteriormente podem rastrear sua origem até o tanque de mistura. O misturador de pasta é onde a bateria começa. Ele determina quão bem as partículas de material ativo se dispersam, quão uniformemente a rede de carbono condutor se forma ao redor delas e se o eletrodo entrega desempenho consistente ao longo de milhares de ciclos.

Chineses fabricantes de misturadores de pasta para baterias, liderados por fornecedores integrados como TOB NEW ENERGY, fornecem a maior parte do mercado global.

Parte I: O Que Acontece Dentro do Tanque de Mistura

A mistura de pasta para baterias não é agitação. É uma sequência de três etapas físicas com diferentes requisitos de engenharia, cada uma das quais pode falhar independentemente.

A molhagem é a primeira etapa. Partículas sólidas — material ativo, carbono condutor, aglutinante — entram em contato com o solvente. O líquido deve deslocar o ar adsorvido em cada superfície de partícula. Partículas que não são completamente molhadas tornam-se aglomerados estáveis que nenhuma quantidade de mistura posterior consegue desfazer. A etapa de molhagem define o limite superior da qualidade de dispersão. Se for realizada de forma inadequada, nada a jusante poderá recuperá-la. O vácuo durante a molhagem puxa o solvente para os poros das partículas que, de outra forma, prenderiam ar.

A dispersão é a segunda etapa. Forças mecânicas de cisalhamento quebram aglomerados e distribuem as partículas uniformemente por toda a pasta. O cisalhamento deve ser alto o suficiente para separar as partículas, mas não tão alto a ponto de fraturar as próprias partículas de material ativo — superfícies danificadas têm maior área superficial específica, consomem mais eletrólito durante a formação da SEI e reduzem a eficiência coulômbica do primeiro ciclo. O cisalhamento também deve ser distribuído uniformemente por todo o volume do tanque. Um misturador que cria cisalhamento intenso próximo às lâminas e cisalhamento fraco próximo às paredes produz pasta com dispersão variável espacialmente. O misturador da TOB aborda a uniformidade do cisalhamento por meio da geometria das lâminas e do recipiente.

A estabilização é a terceira etapa. Uma vez dispersas as partículas, a rede de aglutinante deve mantê-las em suspensão. Sem estabilização adequada, as partículas dispersas se reaglomeram com o tempo — desfazendo o trabalho da etapa de dispersão. A variação da viscosidade da pasta durante o armazenamento é o sintoma mensurável de estabilização inadequada. Em uma linha de produção onde a pasta permanece em um tanque de retenção por horas antes do revestimento, essa variação não é apenas teórica. É uma variável de controle de processo que afeta diretamente a uniformidade do revestimento no início, meio e fim de uma execução de produção.

Essas três etapas não são sequenciais em um misturador de produção. Elas se sobrepõem. O projeto do misturador deve permitir que condições de molhagem, dispersão e estabilização coexistam no mesmo volume do tanque — um requisito de engenharia muito mais exigente do que alcançar qualquer condição individual.

Controle de vácuo e temperatura não são recursos opcionais em um misturador de pasta para baterias de produção. Pastas de alta viscosidade incorporam bolhas de ar durante a mistura — sem desgaseificação a vácuo, bolhas presas tornam-se defeitos de microfuros no eletrodo revestido, invisíveis a olho nu, mas catastróficos para a consistência das células em escala. A energia mecânica da mistura converte-se em calor — para formulações contendo PVDF, excursões de temperatura acima do limite de estabilidade do aglutinante podem desencadear gelificação prematura que arruína todo o lote. Os misturadores de produção da TOB NEW ENERGY incorporam controle de vácuo e temperatura por camisa como padrão — não porque a ficha técnica exige isso, mas porque a física do processo não deixa alternativa.

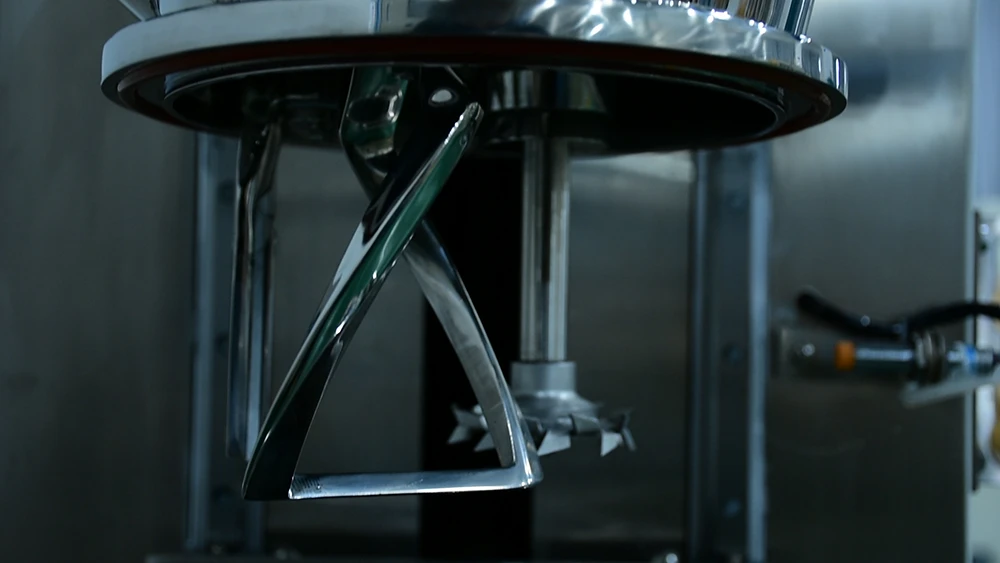

Estrutura do misturador planetário

Parte II: Seis Especificações que Determinam o Desempenho do Misturador

Volume de Trabalho Efetivo

O volume nominal do tanque não é o volume utilizável. O volume de trabalho efetivo é normalmente de 60 a 80 por cento do nominal — o misturador precisa de espaço livre para que a pasta seja dobrada e movimentada pelas lâminas planetárias, em vez de simplesmente se deslocar em um círculo. Um tanque preenchido além do volume efetivo produz pasta que se move sem misturar. Para o planejamento da produção, todo cálculo de capacidade deve usar o volume efetivo, não o nominal.

Mecanismo de Mistura Planetária

A mistura planetária — lâminas orbitando o centro do tanque enquanto giram em seus próprios eixos — é a arquitetura padrão para misturadores de pasta de baterias. O movimento duplo cria cisalhamento multidirecional que misturadores de eixo único não conseguem alcançar. A geometria das lâminas — borboleta, helicoidal, tipo garra — determina a distribuição do campo de cisalhamento no tanque, e diferentes químicas respondem de maneiras distintas. O LFP, com alto teor de sólidos e aditivos condutores de nanocarbono, cria um comportamento de fluxo fundamentalmente diferente do NMC, com partículas primárias maiores e menor teor de sólidos. Um fabricante de misturadores de pasta para baterias que não consegue explicar qual geometria de lâmina é adequada para cada química e por quê está vendendo hardware sem conhecimento de processo. A patente do misturador da TOB CN202122021115 aborda a eficácia da mistura por meio da otimização das lâminas e do recipiente — engenharia que existe em patentes, mas não em catálogos.

Capacidade de Vácuo

Misturadores industriais de pasta para baterias operam com vácuo relativo de -0,09 a -0,095 MPa. O vácuo tem duas funções: desgaseificar a pasta para evitar microfuros no revestimento e melhorar a molhagem puxando o solvente para os poros das partículas que, de outra forma, reteriam ar. A capacidade de manter o vácuo — por quanto tempo o sistema mantém o vácuo-alvo durante um ciclo de mistura — importa mais do que o valor máximo de vácuo na ficha técnica. Uma vedação com vazamento lento que permite que o vácuo diminua durante um ciclo de duas horas produz pasta cujos segmentos superior e inferior foram misturados sob condições diferentes. Vieram do mesmo lote. Não são a mesma pasta.

Precisão do Controle de Temperatura

A temperatura afeta a viscosidade da pasta, a cinética de dissolução do aglutinante e a taxa de evaporação do solvente. Para formulações à base de NMP, o aumento descontrolado da temperatura também gera vapor de solvente que altera o teor de sólidos — a pasta no final do ciclo não é a mesma que foi formulada no início. Os testes de mistura piloto da TOB monitoram rotineiramente este parâmetro — porque na produção, uma excursão de temperatura não é uma nota de rodapé. É um lote perdido. O tempo de resposta do sistema de camisa — desde a detecção de um desvio de temperatura até a restauração do ponto de ajuste — determina quão rigorosamente o processo de mistura permanece dentro de sua janela de processo.

Métricas de Qualidade da Dispersão

A saída do misturador é pasta. A única avaliação significativa de um misturador de pasta para baterias é a qualidade da pasta que ele produz. A finura de moagem — medida com um medidor de moagem — deve indicar abaixo de 15 a 30 micrômetros para eletrodos de baterias de grau industrial. A estabilidade da viscosidade — a mudança na viscosidade da pasta após duas a quatro horas de armazenamento estático — indica quão bem a etapa de estabilização foi realizada. O teste mais direto: revestir um eletrodo com a pasta, secá-lo e inspecionar a seção transversal sob MEV. Se ilhas de carbono forem visíveis como regiões escuras discretas ao redor das partículas de material ativo, a qualidade da dispersão foi inadequada — independentemente do que a ficha técnica do misturador prometeu. O laboratório de aplicação da TOB NEW ENERGY em Xiamen realiza exatamente esses testes de pasta específicos para materiais para clientes antes da especificação do equipamento — executando pós reais dos clientes em misturadores piloto e fornecendo dados de caracterização que substituem promessas de catálogo por resultadosmedidos.

Compatibilidade de Materiais e Facilidade de Limpeza

Materiais do recipiente e das lâminas — aço inoxidável 304 ou 316L — devem ser compatíveis com o sistema de solventes. NMP, água e solventes especiais impõem requisitos diferentes para vedações, juntas e tratamentos de superfície. Entre formulações, a eficiência de limpeza depende da rugosidade da superfície interna, da removibilidade das lâminas e da presença ou ausência de conexões de limpeza no local. Um misturador que leva quatro horas para limpar entre formulações impõe um cronograma de produção diferente de um que leva 45 minutos. Os projetos de misturadores da TOB consideram a eficiência de limpeza como uma métrica de produção — porque, em instalações com múltiplas químicas, cada troca de formulação aumenta esse custo.

Parte III: Correspondendo o Misturador de Pasta de Bateria à Etapa de Produção

A mesma empresa pode precisar de misturadores completamente diferentes em diferentes etapas de desenvolvimento.

Escala de laboratóriomisturador de pasta de bateria — 0,5 a 5 litros, processando gramas até alguns quilogramas. Prioridade: flexibilidade. O misturador deve lidar com amplas faixas de formulação enquanto a equipe de P&D avalia combinações de materiais. A TOB NEW ENERGY fornece equipamentos de mistura em escala laboratorial com parâmetros de processo — perfis de velocidade, níveis de vácuo, sequências de mistura — projetados para serem transferidos para as escalas piloto e de produção. Um misturador de laboratório de um fornecedor de misturadores de pasta de bateria que também fabrica máquinas de produção não é apenas um equipamento menor. É o primeiro ponto de dados em uma curva de processo que se estende até o chão de fábrica.

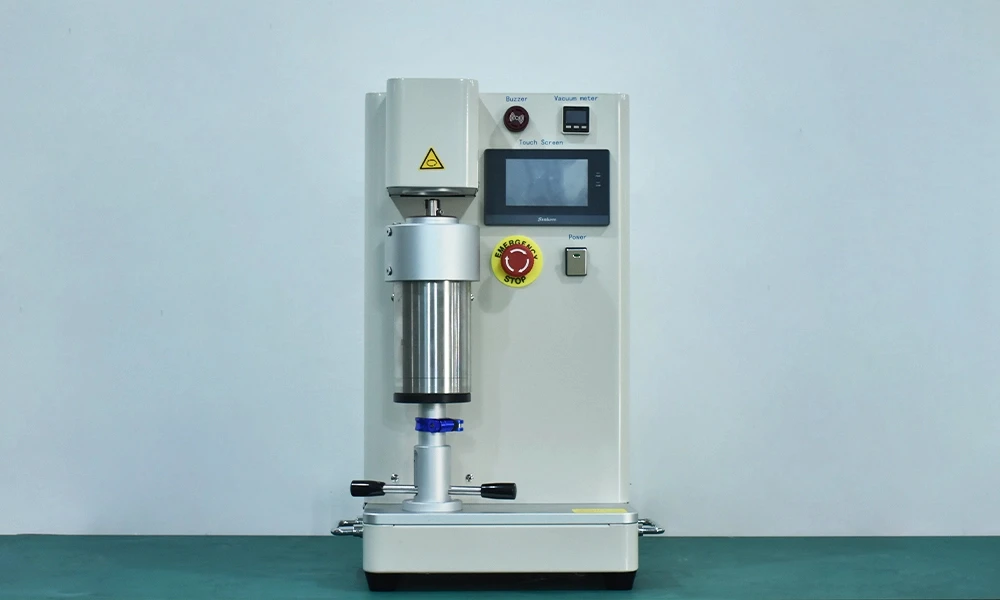

Misturador de pasta de bateria em escala laboratorial

Escala piloto misturador de pasta de bateria— 5 a 50 litros. Prioridade: fixação de parâmetros. O misturador piloto deve ser geometricamente semelhante à unidade de produção: mesmo perfil de lâmina, mesma relação de folga entre lâmina e recipiente, mesma relação entre velocidade de revolução e rotação. Sem similaridade geométrica, os parâmetros de mistura desenvolvidos no piloto não serão transferidos para a geometria de produção. O misturador piloto também deve registrar dados do processo — velocidade, vácuo, temperatura, tempo — porque a receita de mistura desenvolvida nesta etapa será carregada diretamente no CLP do misturador de produção. A instalação de mistura piloto da TOB em Xiamen permite que os clientes desenvolvam e validem receitas de mistura em equipamentos que são o precursor geométrico de suas máquinas em escala de produção. O resultado não é apenas um misturador — é uma receita validada que é transferida diretamente para a produção.

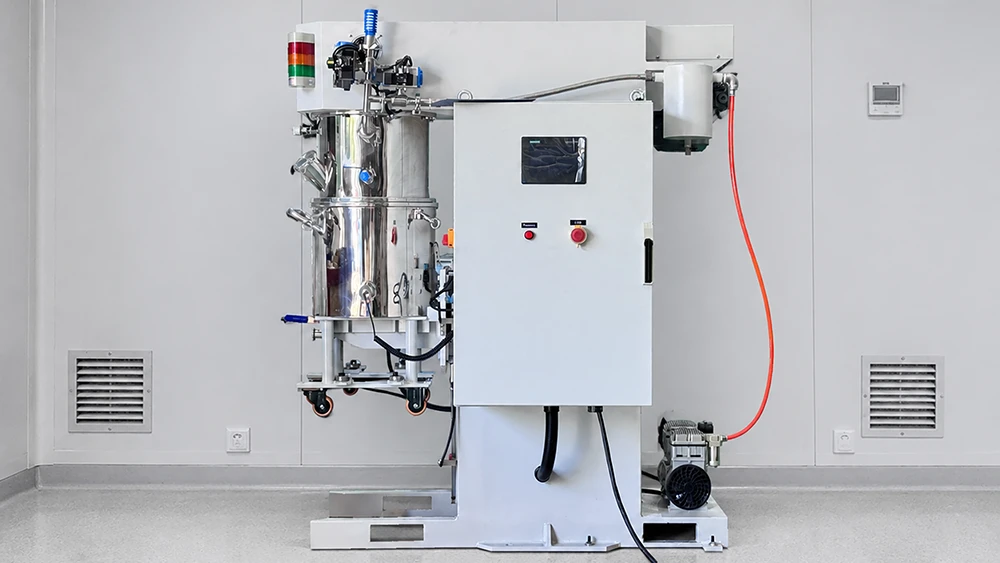

Misturador de pasta de bateria em escala piloto

Escala de produçãosistema de mistura de pasta de bateria — 50 a mais de 2.000 litros. Prioridade: consistência entre lotes. Nesta escala, o sistema de alimentação se torna tão crítico quanto o próprio misturador. Formação de pontes de pó no funil de alimentação, taxas de alimentação inconsistentes em grandes tamanhos de lote e geração de poeira durante o carregamento — problemas invisíveis em escala laboratorial — tornam-se questões de consistência de primeira ordem na produção. A patente do dispositivo de alimentação da TOB (CN202122171553) aborda precisamente essa categoria de desafio de manuseio de materiais em escala de produção. Para químicas que exigem pré-processamento de pó antes da mistura, a patente do moinho de bolas da TOB (CN201820365533) abrange uma tecnologia de dispersão a montante que pode ser integrada antes do misturador planetário. Juntas, as três patentes relacionadas à mistura da TOB — cobrindo o próprio misturador, o sistema de alimentação e a preparação de pó para pré-mistura — representam uma abordagem de engenharia coerente para a preparação de pasta como um sistema, e não como uma única máquina.

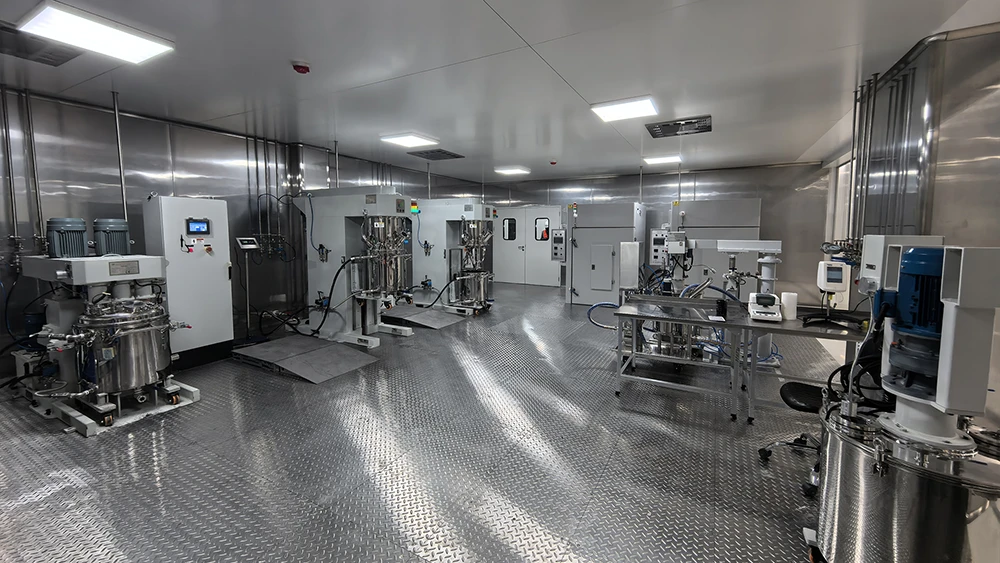

Sistema de mistura de pasta de bateria na linha de produção de baterias

Parte IV: Avaliando um Fornecedor de Misturadores de Pasta de Bateria

As fichas de especificações de misturadores de diferentes fornecedores parecem notavelmente semelhantes. Volume nominal, faixa de velocidade, nível de vácuo — os números se sobrepõem. As diferenças que determinam o desempenho da produção não estão na ficha de especificações.

Primeiro: este misturador de pasta de bateria foi testado com o seu material? Não uma formulação semelhante. A sua. Um fornecedor que fornece dados de finura de moagem, curvas de estabilidade de viscosidade e imagens de seções transversais de eletrodos por MEV de testes de mistura com o seu pó de cátodo real já realizou trabalho de engenharia antes de enviar o equipamento. Um fornecedor que não consegue fazer isso está pedindo que você seja o departamento de desenvolvimento de processos dele. O laboratório de aplicações da TOB NEW ENERGY existe exatamente para esse propósito — validação de materiais antes da venda que transforma fichas de especificações em dados de processo antes das decisões de aquisição do equipamento.

Segundo: o que o portfólio de patentes revela? Patentes são evidências publicamente verificáveis de desenvolvimento interno de engenharia. A TOB possui três patentes relacionadas à mistura — projeto do misturador (CN202122021115), alimentação de materiais (CN202122171553) e pré-processamento de pó (CN201820365533). Um fornecedor de misturadores de pasta de bateria sem patentes relacionadas à mistura e um com um portfólio coerente cobrindo múltiplos aspectos da preparação de pasta estão fazendo afirmações fundamentalmente diferentes sobre sua capacidade de engenharia. Uma afirmação pode ser verificada em um banco de dados público em minutos. A outra não pode ser verificada de forma alguma.

Terceiro: você pode realizar um teste com seus materiais? Leve seu pó de cátodo, seu pó de ânodo, seu carbono condutor e seu aglutinante. Execute-os no misturador piloto do fornecedor. Observe a viscosidade ao longo do tempo. Revista eletrodos. Inspecione as seções transversais sob MEV. Um fornecedor confiante em seus equipamentos facilita esse teste. Um que resiste ou evita está comunicando algo importante sobre sua própria confiança em suas máquinas.

Quarto: o que o suporte pós-venda significa para um misturador de pasta de bateria? A pergunta correta não é "qual é a duração da garantia". É: "Se mudarmos nossa química de cátodo de NMC para LFP, ou aumentarmos nosso teor de sólidos de 55 para 65 por cento, você pode fornecer recomendações de ajuste dos parâmetros de mistura com base em seus próprios dados de processo com formulações semelhantes?" Um fornecedor que pode responder sim a essa pergunta investiu em engenharia de processos além do hardware. Um que cita a cláusula de garantia está vendendo máquinas, não soluções.

Parte V: O Misturador Define o Limite de Qualidade

Uma máquina de revestimento aplica a pasta de forma uniforme. Ela não pode tornar uma pasta não uniforme em uniforme. O misturador estabelece o limite de qualidade para todos os processos posteriores — e nenhuma precisão posterior pode elevá-lo. Uma calandra não pode densificar um eletrodo irregular. Um sistema de formação não pode compensar variações de capacidade originadas na mistura.

Existe um custo silencioso na fabricação de baterias que recebe muito menos atenção do que os preços dos equipamentos: o custo de otimizar parâmetros de mistura por tentativa e erro em uma linha de produção. Matérias-primas consumidas em lotes com falha. Tempo da linha piloto ocupado por buscas de parâmetros que deveriam ter sido concluídas antes do comissionamento. Cronogramas de projeto estendidos — e receitas atrasadas — enquanto o processo de mistura é ajustado. Esse custo pode exceder amplamente o preço de compra do próprio misturador.

Escolher um misturador de pasta de bateria não se trata de comprar hardware. Trata-se de comprar um ponto de partida de processo — um no qual molhamento, dispersão e estabilização foram validados em seus materiais específicos, em equipamentos geometricamente semelhantes às máquinas que operarão em sua fábrica. Fabricantes chineses de misturadores de pasta de bateria como TOB NEW ENERGY construíram sua posição no mercado com base nesse princípio — fornecendo máquinas que acompanham dados de processo, não como itens de catálogo, mas como soluções de mistura projetadas e verificadas antes de saírem da fábrica.

Resumo da Seleção do Misturador de Pasta de Bateria: O misturador de pasta é o ponto de partida da qualidade da bateria — a uniformidade do eletrodo, a consistência da capacidade e a vida útil do ciclo têm origem na qualidade da dispersão na etapa de mistura. A escolha de um misturador industrial de pasta para baterias requer a avaliação de seis especificações críticas: volume efetivo de trabalho, mecanismo de mistura planetária com geometria das lâminas adequada à química, capacidade de vácuo para desgaseificação e molhamento, precisão do controle de temperatura, métricas quantificáveis de qualidade da dispersão (finura de moagem, estabilidade da viscosidade, verificação por SEM) e compatibilidade dos materiais com o sistema de solventes. A seleção do misturador também difere fundamentalmente conforme a etapa de produção — a escala laboratorial prioriza a flexibilidade da formulação, a escala piloto exige similaridade geométrica com a unidade de produção para a transferência de parâmetros, e a escala de produção exige consistência entre lotes, apoiada por manuseio automatizado de materiais. Ao avaliar fornecedores de misturadores de pasta para baterias, patentes verificáveis de forma independente em tecnologias relacionadas à misturafornecem evidências objetivas da capacidade interna de P&D, enquanto testes usando os materiais reais do cliente continuam sendo o método de avaliação mais definitivo disponível. A TOB NEW ENERGY, com patentes relacionadas à mistura que abrangem o projeto de misturadores (CN202122021115), alimentação de materiais (CN202122171553) e pré-processamento de pós (CN201820365533), além de instalações internas de mistura piloto para validação dos materiais dos clientes, exemplifica a abordagem integrada ao processo que tornou os fabricantes chineses de misturadores de pasta para baterias a principal fonte global desses equipamentos.

Dany Huang, Ph.D. — CEO, Xiamen TOB New Energy Technology Co., Ltd.
