Montagem de Baterias Automatizada vs. Manual: Análise de Custo, Qualidade e Rendimento

Por Dany Huang, Ph.D.

Entre em uma oficina de montagem de baterias durante um turno de produção. À esquerda, operadores em trajes de sala limpa trabalham em um ritmo constante — alinhando folhas de eletrodos, posicionando camadas separadoras, alimentando componentes em dispositivos de fixação. Cada movimento é deliberado. Cada célula leva minutos. À direita, uma linha automatizada opera em um ritmo que o olho humano tem dificuldade em acompanhar: braços robóticos pegam e posicionam pilhas de eletrodos em menos de um segundo, cabeçotes de soldagem a laser pulsam em rajadas de milissegundos, células concluídas surgem a cada poucos segundos. As mesmas especificações de produto. Duas abordagens inteiramente diferentes para fabricá-lo.

A questão que todo fabricante de baterias enfrenta — desde startups até gigafábricas — não é se a automação é melhor. É: em seu volume de produção, mix de produtos e limite de qualidade, onde no espectro entre manual e totalmente automatizado a economia faz sentido? TOB NEW ENERGY, um dos fabricantes sediados na China que fornece em todo esse espectro, constrói tanto linhas automatizadas quanto estações de trabalho semiautomatizadas — uma capacidade dupla que molda a análise neste artigo. Este artigo mapeia a estrutura de decisão.

Capítulo 1: O que a montagem realmente abrange

A montagem de baterias abrange seis etapas principais de processo, cada uma com sensibilidade diferente à precisão e suscetibilidade diferente à variabilidade humana.

Corte e fatiamento de eletrodos.Bobinas de eletrodos revestidas e calandradas são cortadas em dimensões precisas. A precisão dimensional — tipicamente dentro de ±0,1 a 0,2 milímetros — afeta diretamente a precisão de alinhamento do empilhamento ou enrolamento a jusante.

Empilhamento ou enrolamento.Folhas de eletrodos e camadas separadoras são combinadas na estrutura da célula. Esta é a etapa de montagem com o maior impacto no desempenho da célula — a resistência interna, a densidade de energia e a vida útil do ciclo remontam à geometria estabelecida aqui.

Soldagem de abas (tabs).As abas dos eletrodos positivo e negativo são unidas aos terminais do coletor de corrente, tipicamente via soldagem ultrassônica ou a laser. A consistência e a resistência da solda determinam diretamente a resistência interna da célula e a confiabilidade a longo prazo. Esta é uma das etapas mais sensíveis à qualidade em toda a cadeia de montagem.

Envelopamento (casing).O conjunto de eletrodos é inserido na carcaça da célula — lata de alumínio, lata de aço ou bolsa de laminado de alumínio. O processo de envelopamento requer feedback tátil para acomodar pequenas variações dimensionais entre a pilha de eletrodos e a carcaça.

Preenchimento de eletrólito.O eletrólito é dispensado na célula sob condições ambientais controladas. A precisão do volume de enchimento e a uniformidade da distribuição afetam a umectação do eletrodo e a qualidade da formação.

Vedação.A célula é hermeticamente selada. A integridade da vedação determina diretamente a vida útil e a segurança da célula — uma vedação com vazamento admite umidade que reage com o eletrólito para formar HF, que degrada cada componente com o qual entra em contato.

Cada uma dessas etapas situa-se em um ponto diferente no espectro de viabilidade de automação. Entender quais etapas são mais sensíveis à variabilidade humana e quais são mais tolerantes é a base de uma estratégia de automação inteligente.

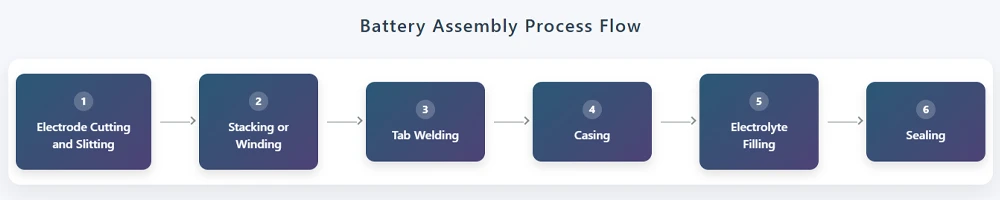

Diagrama de fluxo do processo de montagem de baterias

Capítulo 2: Custo — Além do preço do equipamento

As comparações de despesas de capital (CAPEX) entre a montagem manual e a automatizada são enganosamente simples. Uma linha de montagem totalmente automatizada custa de duas a cinco vezes mais do que um equivalente semiautomatizado e mais de dez vezes uma configuração de estação de trabalho manual. Mas o CAPEX é apenas o custo visível.

A montagem manual acarreta custos operacionais que crescem linearmente com o volume de produção. Mão de obra direta. Mão de obra de inspeção de qualidade. Custos de treinamento — um novo operador normalmente requer de duas a quatro semanas para atingir o rendimento e a produtividade padrão. Custos de rotatividade — cada operador que sai leva consigo sua habilidade acumulada, e cada substituto começa a curva de aprendizado do zero. Em mercados de trabalho com alta rotatividade, esses custos podem exceder os salários.

A montagem automatizada substitui capital por mão de obra, mas substitui um conjunto de custos ocultos por outro. Engenheiros de programação e depuração. Tempo de inatividade durante a manutenção — quando uma linha automatizada para, cada estação para simultaneamente. O OEE de uma linha automatizada depende mais fortemente da velocidade de resposta da manutenção do que uma linha manual, onde a ausência de um operador não para os outros.

O custo menos visível é o custo da má qualidade. As taxas de refugo da montagem manual normalmente variam de 1 a 5 por cento, dependendo da complexidade do processo e da habilidade do operador. As taxas de refugo da montagem automatizada podem ficar abaixo de 0,1 a 1 por cento. Mas uma célula descartada na montagem consumiu todo o valor do processamento a montante — preparação de material, mistura, revestimento, calandragem. Cada ponto percentual de taxa de refugo mais alta representa não apenas o custo da célula descartada, mas o custo cumulativo de cada etapa do processo investida nela. Esse custo é invisível no orçamento do equipamento. Ele aparece meses depois no relatório de variação de fabricação.

O ponto de equilíbrio depende dos custos locais de mão de obra, valor do produto, utilização da linha e ciclo de vida do produto. Os engenheiros de aplicação da TOB NEW ENERGY modelam rotineiramente esse ponto de equilíbrio para os clientes — porque a resposta correta depende de variáveis que nenhuma planilha genérica pode capturar. Para volumes anuais abaixo de aproximadamente um milhão de células, com múltiplos formatos de produto e custos modestos de mão de obra, a montagem manual ou semiautomatizada pode oferecer um custo total menor. Para volumes anuais acima de dez milhões de células, com um único formato de produto e altos requisitos de consistência — como na produção de células automotivas — a vantagem do TCO da montagem automatizada aumenta a cada ano adicional de operação.

Capítulo 3: Qualidade — Mãos humanas e precisão de máquina

A variabilidade humana na montagem tem raízes fisiológicas, não gerenciais. Após quatro horas de operação contínua, o controle motor fino e a atenção degradam-se de forma mensurável. Dois operadores treinados pelo mesmo instrutor desenvolverão diferentes pressões manuais, diferentes hábitos de alinhamento, diferentes limites de detecção de defeitos ao longo de meses de trabalho independente. Em tarefas repetitivas, o cérebro humano entra em um modo de piloto automático onde desvios sutis — um vinco no separador, um eletrodo ligeiramente desalinhado — passam despercebidos.(Continuação do texto anterior)

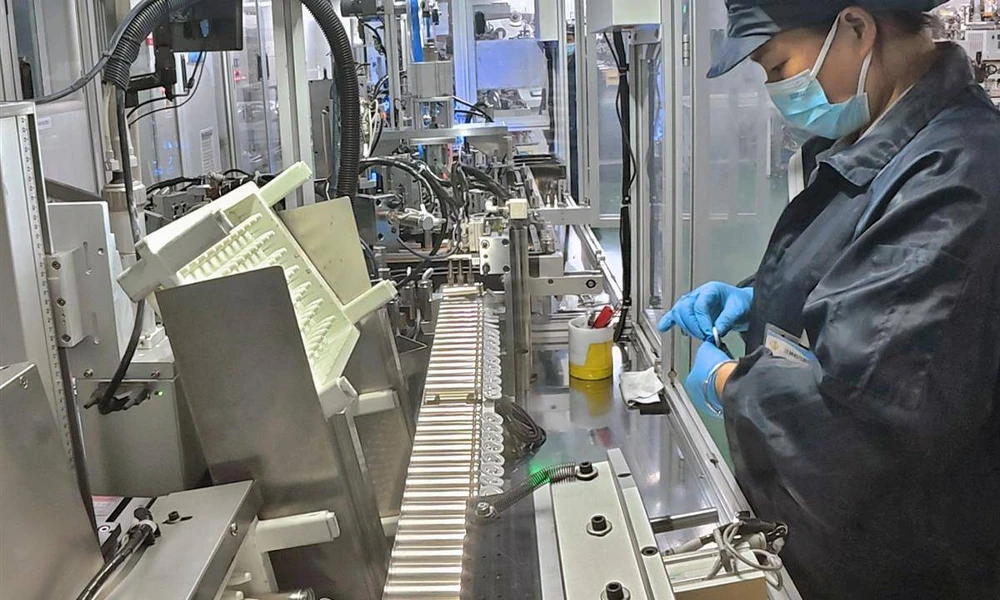

Trabalhador soldando uma tampa de bateria em uma linha de montagem manual de células cilíndricas

A precisão da máquina opera de forma diferente. Uma vez calibrado, um sistema robótico de coleta e posicionamento mantém a mesma precisão de posicionamento ao longo de milhões de ciclos. Um soldador a laser fornece o mesmo perfil de energia para cada junta. Mas a precisão da máquina é rígida — ela depende da consistência do material recebido. Se as dimensões da folha de eletrodo variarem em ±0,05 milímetros em um lote, um empilhador automatizado colocará cada folha na posição programada, e a pilha resultante carregará essa variação para dentro da célula. Um operador humano pode notar a variação e compensar.

Isso cria uma dinâmica contraintuitiva: a automação melhora a qualidade quando os materiais recebidos são consistentes e pode amplificar problemas de qualidade quando não são. O argumento de qualidade para a automação é mais forte para etapas onde a sensibilidade à qualidade é alta e a consistência do material recebido é bem controlada.

A soldagem de abas e a vedação são os candidatos à automação de maior prioridade. Ambos afetam a segurança e a vida útil da célula. Ambos exigem precisão e consistência que a operação manual tem dificuldade em manter durante todo um turno de produção.O portfólio de máquinas de montagem de baterias  da TOB inclui estações automatizadas de soldagem e vedação especificamente para essas etapas críticas de qualidade. O requisito de Cpk para células de grau automotivo — tipicamente 1,33 ou superior — é um limite estatístico que a soldagem e vedação manuais não conseguem atender de forma confiável.

A automação de empilhamento e enrolamento depende do formato e do volume. O enrolamento de células cilíndricas é o processo de montagem automatizado mais maduro da indústria. O empilhamento de células tipo bolsa (pouch) em alta velocidade continua sendo uma área onde o equilíbrio entre a velocidade de automação e a precisão de empilhamento está sendo ativamente otimizado.

O revestimento é a etapa onde a destreza manual mantém sua maior vantagem. As pequenas variações dimensionais entre as pilhas de eletrodos e as carcaças das células exigem uma adaptação tátil que os sistemas automatizados gerenciam por meio de mecanismos caros de detecção e conformidade. Para volumes baixos a médios, o custo adicional da automação para o revestimento pode não ser justificado pelo ganho de qualidade.

Capítulo 4: Rendimento — Velocidade, Gargalos e Flexibilidade

A comparação do tempo de ciclo conta uma história clara. Uma linha totalmente automatizada entrega células a cada 2 a 5 segundos. Uma linha semiautomatizada, a cada 15 a 60 segundos. Uma estação de trabalho manual, vários minutos por célula. Mas esses números comparam apenas a operação em regime permanente com utilização total.

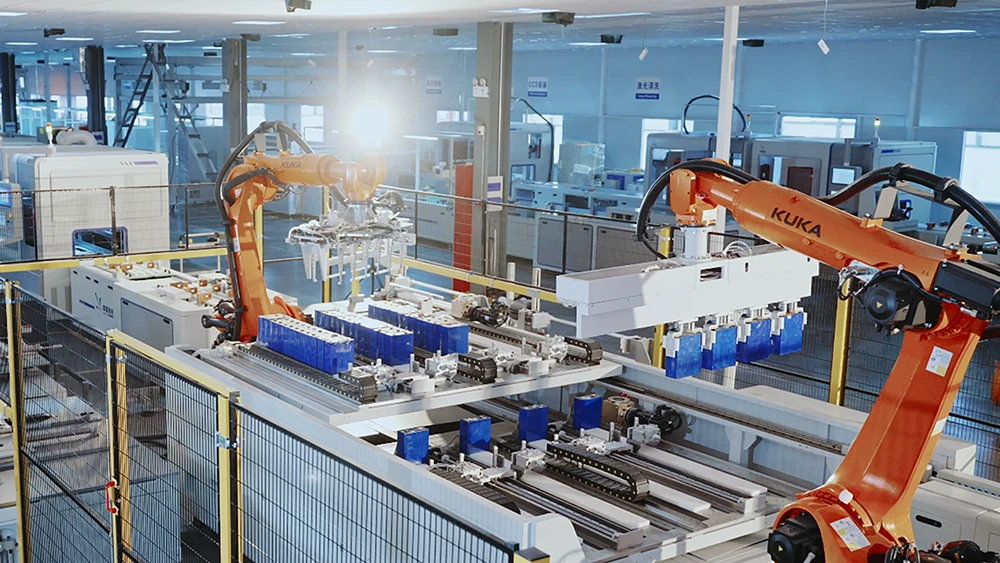

Uma totalmente automatizada montagem de célula prismática linha

O comportamento do gargalo difere entre linhas manuais e automatizadas. Em uma linha manual, o gargalo é tipicamente a etapa que exige maior precisão — soldagem de abas ou empilhamento — onde os operadores naturalmente diminuem o ritmo para manter a qualidade. Em uma linha automatizada, o gargalo é a etapa fisicamente mais lenta — o preenchimento de eletrólito com seu tempo de umectação necessário, ou a formação com sua duração de várias horas — que nenhuma quantidade de automação pode acelerar.

A flexibilidade de troca é o argumento mais forte para manter estações manuais ou semiautomatizadas. Uma linha manual pode alternar entre formatos de célula com uma nova instrução de trabalho e uma troca de dispositivo — de minutos a horas. Uma linha automatizada requer reprogramação, substituição de dispositivos e recalibração. De horas a dias. O equipamento de corte e fenda de troca rápida coberto pelas patentes CN202122021936 e CN202122020284 — detidas pela TOB NEW ENERGY — aborda especificamente a velocidade de troca. Para fabricantes que produzem múltiplos formatos de célula em pequenos lotes, o custo de troca da automação total pode consumir a vantagem de rendimento.

A configuração real mais comum é híbrida: automatize as etapas críticas de qualidade onde a precisão justifica o investimento, mantenha estações manuais ou semiautomatizadas onde a flexibilidade predomina. A TOB NEW ENERGY fornece equipamentos de montagem em todo esse espectro — desde estações de trabalho semiautomatizadas independentes para ambientes de startup e P&D até linhas automatizadas totalmente integradas para produção de alto volume — permitindo que os fabricantes escalonem o investimento em automação à medida que seus dados de qualidade identificam as etapas onde a melhoria da consistência proporcionará o maior retorno.

Capítulo 5: A Realidade Híbrida

A maioria das linhas de montagem de baterias não é totalmente manual nem totalmente automatizada. Elas são híbridas — e a decisão de quais etapas automatizar segue uma lógica de engenharia, não uma lógica orçamentária.

Os candidatos à automação com maior retorno são as etapas onde três condições se sobrepõem: a sensibilidade à qualidade é alta, a consistência do material recebido é bem controlada e o Cpk manual não consegue atender de forma confiável ao limite de qualidade. A soldagem de abas e a vedação são os exemplos mais claros. Ambas são críticas para a segurança. Ambas exigem uma precisão que operadores humanos fatigados não conseguem sustentar durante um turno. Ambas são etapas onde o custo de uma única falha em campo supera o investimento em automação.

Etapas onde a variação do material recebido é alta — sendo o revestimento o principal exemplo — beneficiam-se menos da automação total. As patentes de design de carcaça da TOB NEW ENERGY (CN202230781031 para células cilíndricas, CN202230775678 para células prismáticas) refletem a atenção da engenharia à etapa de revestimento. Um dispositivo que posiciona a carcaça enquanto o operador guia a inserção proporciona a maior parte do benefício de consistência por uma fração do custo de uma estação de revestimento totalmente automatizada.

A trajetória da automação segue um padrão faseado. Fase um: automatize primeiro as etapas críticas de qualidade — soldagem de abas, vedação — mesmo em volumes baixos. As estações de soldagem automatizadas da TOB NEW ENERGY abordam esta fase diretamente. Fase dois: à medida que a produção aumenta e os dados de qualidade se acumulam, automatize as etapas onde os dados de consistência entre lotes mostram a maior variação. Fase três: avalie a automação de linha completa quando o volume, a estabilidade do formato e a maturidade do processo justificarem o custo de troca.

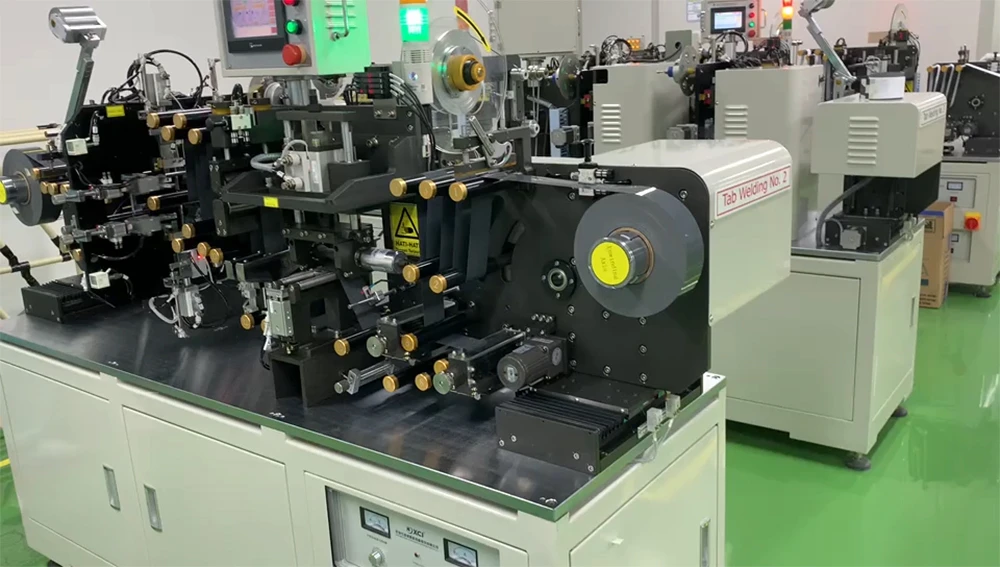

máquina de soldagem automatizada de abas de bateria

Fornecedores de equipamentos que oferecem soluções de montagem tanto automatizadas quanto semiautomatizadas — em vez de apenas uma ou outra — podem apoiar essa trajetória faseada sem exigir que o fabricante troque de fornecedor entre as fases. As patentes de equipamentos de montagem detidas pela TOB NEW ENERGY refletem essa dupla capacidade: uma patente de dispositivo de corte de bateria (CN202122021936) aborda o corte de precisão com limpeza integrada para evitar contaminação por partículas; uma patente de dispositivo de fenda (CN202122020284) cobre a capacidade de troca rápida de múltiplos formatos — o tipo de detalhe de engenharia que determina o tempo de troca em uma linha híbrida; as patentes de design de carcaça de célula cilíndrica (CN202230781031) e carcaça de célula prismática (CN202230775678) abordam a etapa de revestimento onde o ferramental específico para o formato afeta diretamente a viabilidade da automação.

Capítulo 6: A Estrutura de Decisão de Automação

A decisão de automatizar uma etapa de montagem de bateria não é binária. É uma avaliação multidimensional que deve ser feita passo a passo, não linha por linha.

Passo um: determine a sensibilidade à qualidade para cada etapa. A soldagem de abas e a vedação justificam a automação por motivos de qualidade, independentemente do volume — uma única falha em campo em qualquer uma delas acarreta consequências de segurança e garantia que superam o investimento em equipamento. Esta é a lógica por trás das estações de soldagem e vedação automatizadas no portfólio de montagem da TOB NEW ENERGY.

Passo dois: avalie a consistência do material recebido para cada etapa. Etapas com alta variação de material podem não se beneficiar da automação total. Invista primeiro no controle de processo a montante para reduzir a variação e, em seguida, automatize.

Passo três: modele o custo total de propriedade, não apenas o preço do equipamento. Inclua o custo da má qualidade — sucata multiplicada pelo custo acumulado do processamento a montante. Inclua o custo de troca se múltiplos formatos forem produzidos. Inclua o custo de treinamento e rotatividade de operadores para etapas manuais.

Passo quatro: planeje a automação como um programa faseado — uma trajetória que o fabricante apoia com equipamentos que abrangem desde estações de trabalho semiautomatizadas até linhas completas, não um projeto único. Automatize primeiro as etapas críticas de qualidade. Use os dados de qualidade das etapas automatizadas para identificar as próximas prioridades de automação. Construa em direção à automação de linha completa quando os dados a apoiarem, não quando o orçamento permitir. A abordagem da TOB para o fornecimento de equipamentos de montagem — oferecendo estações manuais, semiautomatizadas e totalmente automatizadas dentro da mesma estrutura de engenharia — apoia essa trajetória sem forçar investimentos prematuros ou exigir mudanças de fornecedor entre as fases.

A automação não é um interruptor. É um mostrador — e a configuração correta depende de onde você está na curva, desde o protótipo do primeiro artigo até a produção de gigawatts-hora.

Resumo do Processo de Montagem de Bateria: A decisão entre a montagem de bateria automatizada e manual é uma escolha de engenharia econômica e orientada pela qualidade, não uma preferência tecnológica binária. A montagem de bateria abrange seis etapas principais — corte de eletrodos, empilhamento ou enrolamento, soldagem de abas, revestimento, preenchimento de eletrólito e vedação — cada uma com sensibilidade diferente à precisão e à variabilidade humana. A análise do custo total de propriedade deve incluir o custo oculto da má qualidade, onde taxas mais altas de sucata manual descartam o valor acumulado de todos os processos a montante. A soldagem de abas e a vedação são os candidatos à automação de maior prioridade — seus requisitos de qualidade excedem o que a operação manual pode entregar de forma consistente. A maioria das linhas de produção converge para um modelo híbrido: automatize onde a qualidade e o rendimento justificam o investimento, mantenha estações manuais ou semiautomatizadas onde a flexibilidade e a economia de pequenos lotes predominam. A estratégia de automação mais econômica é faseada e orientada por dados — automatize primeiro onde a qualidade a variação é maior, não onde o orçamento é maior.

Dany Huang, Ph.D. — CEO, Xiamen TOB New Energy Technology Co., Ltd.
