Máquina de Solda de Baterias na Fabricação de Baterias de Lítio: Equipamento, Processo e Aplicações

Por Neil Zhao

Na fabricação de baterias, uma junta de solda com apenas alguns milímetros de largura pode determinar se uma célula fornecerá energia consistente por uma década ou desenvolverá deriva de resistência interna em poucos meses. É uma das menores características físicas em uma linha de produção — e uma das maiores fontes de risco de qualidade a longo prazo. A soldagem de baterias abrange vários locais dentro de uma célula: conexões entre o terminal e o coletor, juntas de terminais, pontos de vedação da carcaça. Cada local apresenta diferentes combinações de materiais, restrições geométricas e consequências de falha. Compreender as tecnologias de soldagem disponíveis, suas sensibilidades aos parâmetros e seus métodos de verificação de qualidade é fundamental para a confiabilidade da bateria. Fornecedores de equipamentos comoTOB NOVA ENERGIAAs empresas que fornecem sistemas de soldagem ultrassônica e a laser como parte de soluções de produção integradas se deparam com essas questões em todas as etapas do relacionamento com o cliente — desde laboratórios de P&D até fábricas com capacidade de produção de gigawatts-hora.

Aspecto 1: Onde a soldagem aparece em uma célula de bateria

Existem quatro locais de soldagem distintos dentro de uma célula de íon-lítio, cada um com diferentes requisitos e modos de falha.

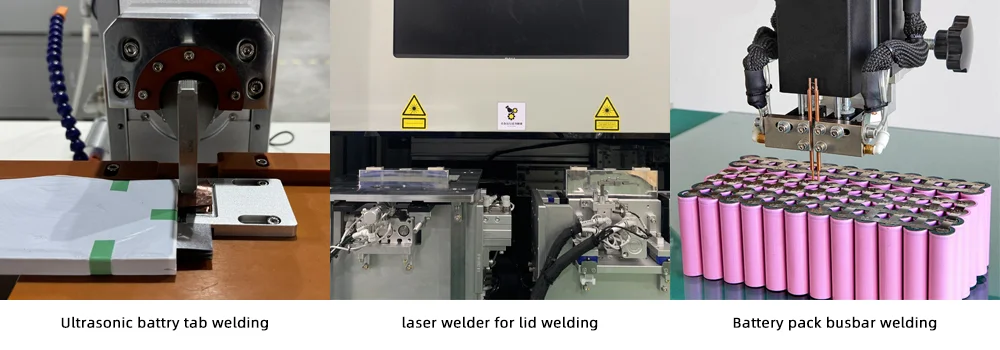

Aparece soldagem em uma célula de bateria

A soldagem entre o terminal positivo e o coletor de corrente une o terminal positivo (alumínio) ao coletor de corrente de alumínio e o terminal negativo (níquel ou cobre niquelado) ao coletor de corrente de cobre. Essa junta deve apresentar resistência de contato extremamente baixa — qualquer excesso de resistência se transforma em aquecimento localizado durante os ciclos de carga e descarga. Ela deve ter resistência mecânica suficiente para suportar o manuseio subsequente. A soldagem deve ser executada sem danificar o revestimento do material ativo adjacente à zona de solda.

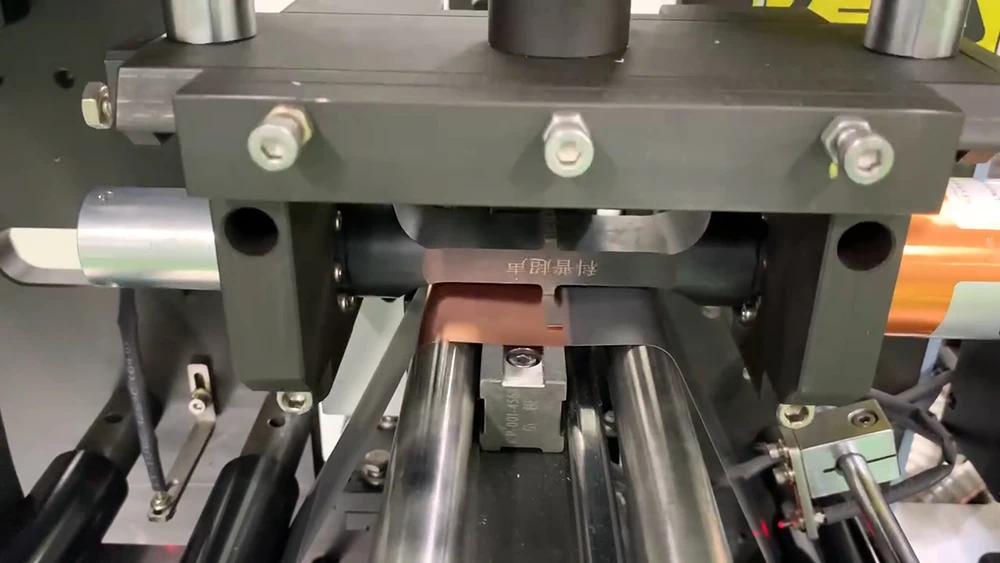

Soldagem automática de terminais de bateria (terminal ao coletor de corrente)

A soldagem entre terminais conecta os terminais dos eletrodos aos terminais externos da célula — a interface elétrica entre os componentes internos da célula e o mundo exterior. Múltiplas camadas de folha metálica — tipicamente de 10 a 40 camadas de cobre ou alumínio — devem ser unidas em uma única operação de soldagem. Uma soldagem a frio entre camadas — onde as folhas metálicas internas não são totalmente unidas — produz uma célula que passa nos testes elétricos iniciais, mas desenvolve resistência crescente durante os ciclos de carga e descarga, à medida que as camadas não unidas se separam.

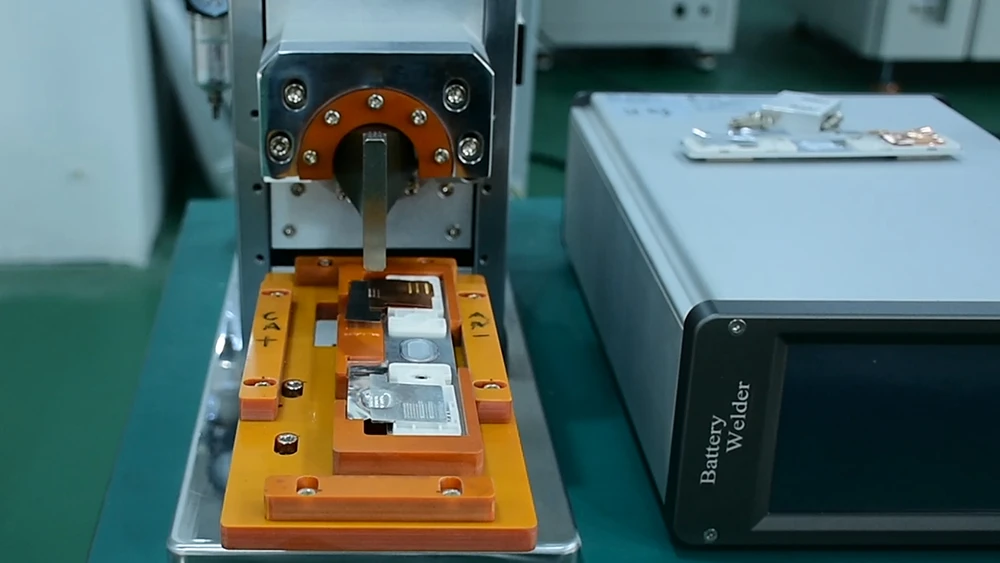

Soldagem de terminais de bateria (soldagem de terminais)

As soldas de vedação da carcaça unem a placa da tampa à carcaça de alumínio em células prismáticas, ou a tampa à carcaça de aço em células cilíndricas. A integridade da vedação determina diretamente a vida útil da célula. Um microvazamento — um poro na solda invisível à inspeção visual — permite a entrada de umidade na célula ao longo de meses de operação. A umidade reage com o LiPF₆ para formar HF, que degrada o cátodo, dissolve metais de transição e desestabiliza a SEI (interface eletrólito sólido). A célula passa pelo controle de qualidade da fábrica. Ela falha de seis a doze meses depois, em campo.

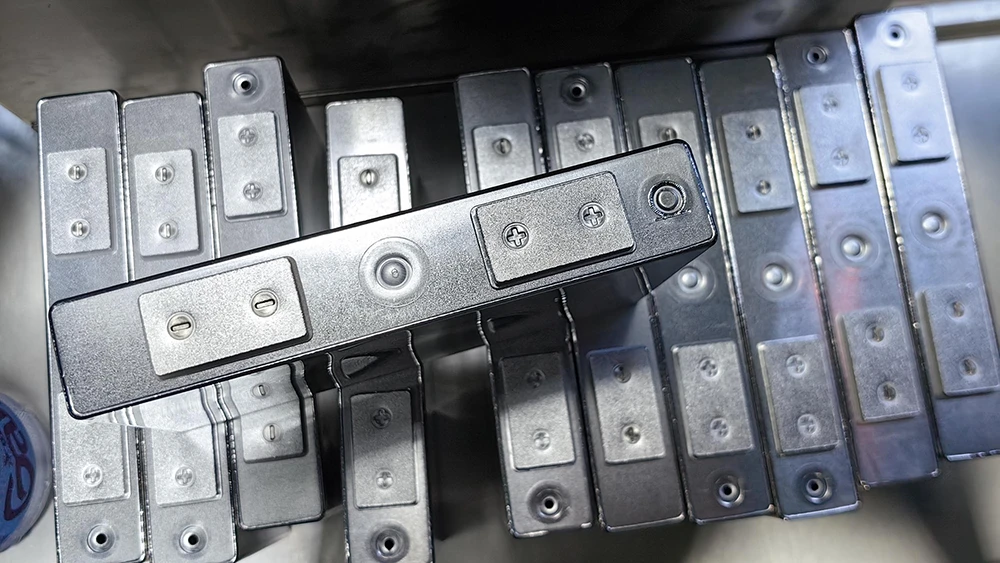

Célula prismáticacselagem ase(soldagem a laser)

A soldagem de barramentos em nível de módulo e pacote conecta múltiplas células em série e em paralelo por meio de barramentos de alumínio ou cobre. Em escala de pacote, o número de soldas diárias chega a dezenas de milhares. Uma única junta defeituosa se torna um gargalo na produção. Uma única solda fria não detectada se transforma em uma falha em campo.

Aspecto 2: Três Tecnologias de Soldagem

Três tecnologias de soldagem dominam a fabricação de baterias. Cada uma ocupa uma posição diferente no triângulo precisão-velocidade-custo.

A soldagem ultrassônica une metais no estado sólido.Suprimentos TOB NEW ENERGYequipamento de soldagem ultrassônica Para aplicações em terminais de baterias, onde a união de múltiplas camadas de folha é um requisito padrão. Um sonotrodo pressionado contra a peça vibra a uma frequência de 20 a 40 quilohertz. O atrito na interface gera calor e deformação plástica, criando uma ligação metalúrgica sem fundir nenhuma das peças. Sem metal de adição. Sem gás de proteção. Sem poça de material fundido que possa respingar em componentes adjacentes.

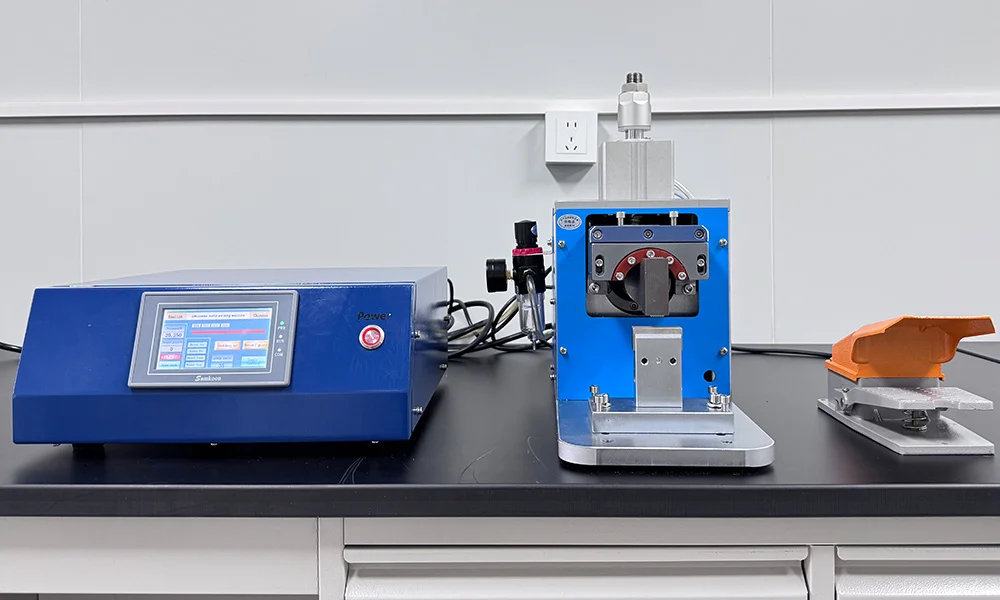

Ultrassônicosoldador de abas de bateria

A principal vantagem da soldagem ultrassônica na fabricação de baterias é sua capacidade de unir metais diferentes — alumínio com cobre, alumínio com níquel — e de realizar a ligação através de múltiplas camadas de folha simultaneamente. A vibração do sonotrodo se transmite por toda a estrutura, criando ligações entre cada camada. Isso torna a soldagem ultrassônica a escolha dominante para juntas entre terminais e coletores de corrente, onde de 10 a 40 camadas de folha precisam ser unidas em uma única operação.

A principal limitação é a sensibilidade às condições da superfície — uma variável que a equipe de aplicação de soldagem da TOB controla por meio de protocolos de preparação da superfície antes da soldagem e monitoramento em tempo real do deslocamento do sonotrodo. Camadas de óxido em superfícies de alumínio e cobre absorvem energia ultrassônica sem formar ligações. A contaminação — óleo, poeira, eletrólito residual — degrada a resistência da ligação de forma imprevisível. Uma superfície que solda perfeitamente pela manhã pode falhar à tarde, conforme a umidade ambiente altera a taxa de crescimento do óxido.

A soldagem a laser utiliza um feixe focalizado — geralmente um laser de fibra ou diodo com aproximadamente 1064 nanômetros — para criar uma poça de fusão que se solidifica, formando uma solda. É um processo sem contato, com alta densidade de energia e penetração profunda, com mínima entrada de calor fora da zona de soldagem. O feixe pode ser transmitido por fibra óptica para espaços confinados que as cabeças de soldagem mecânica não conseguem alcançar.

A soldagem a laser domina as aplicações de vedação de carcaças.TOB NOVAS ENERGIASsistemas de soldagem a laser A soldagem a laser de alumínio desempenha exatamente essa função: soldagem contínua de alta velocidade para vedação de carcaças de células prismáticas e cilíndricas. A alta velocidade de soldagem — metros por minuto de costura contínua — atende aos requisitos de produção em escala industrial. A estreita zona afetada pelo calor minimiza os danos térmicos ao conjunto de eletrodos a milímetros da solda. No entanto, a soldagem a laser de alumínio apresenta um desafio específico: a alta refletividade do alumínio em 1064 nanômetros significa que o acoplamento inicial do laser é ineficiente. Uma vez formada a poça de fusão, a absorção melhora. A transição da reflexão para a absorção deve ser controlada por meio do aumento gradual da potência no início da soldagem.

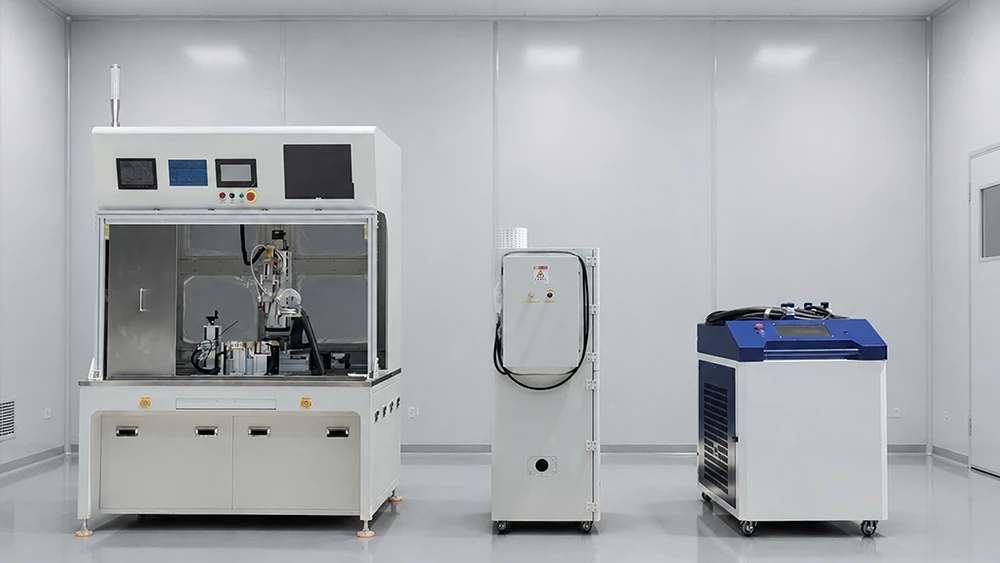

Máquina de soldagem a laser de célula prismática

A soldagem por resistência utiliza a passagem de corrente elétrica através das peças. O aquecimento Joule na interface de contato cria um ponto de fusão que se solidifica sob pressão. A tecnologia apresenta baixo custo de equipamento e é consolidada, com operação simples. A soldagem por resistência ainda é utilizada em células de eletrônicos de consumo com foco em custo, onde terminais de níquel são soldados a invólucros de aço. Nos setores automotivo e de armazenamento de energia de alta tecnologia, ela foi amplamente substituída por métodos ultrassônicos e a laser devido à sua maior entrada de calor, menor consistência na qualidade da solda devido ao desgaste do eletrodo e capacidade limitada para soldagem de metais diferentes.

Aspecto 3: Os parâmetros que determinam a qualidade da solda

Na soldagem ultrassônica, três parâmetros interagem — e essa interação não é linear. Os sistemas de soldagem ultrassônica da TOB controlam esses parâmetros de forma independente, permitindo que os engenheiros de processo mapeiem toda a janela de processo, em vez de se contentarem com um único ponto de operação. Alta amplitude com baixa pressão e curto tempo podem fornecer a mesma entrada de energia que baixa amplitude com alta pressão e longo tempo — mas a qualidade da solda resultante, particularmente a resistência da ligação entre camadas e o afinamento da folha, será completamente diferente. Essa interação é o motivo pelo qual o desenvolvimento do processo de soldagem ultrassônica requer métodos estatísticos de planejamento de experimentos, e não o ajuste de um único fator. Altere um parâmetro. Reotimize os outros. Repita.

Na soldagem a laser para selagem de invólucros, a janela de processo é estreita — e encontrá-la exige mais do que uma simples folha de especificações. Os sistemas de soldagem a laser da TOB NEW ENERGY são fornecidos com mapas de parâmetros de processo desenvolvidos pelo próprio laboratório de soldagem da empresa, e não com base em recomendações genéricas do fabricante da fonte de laser. A potência do laser e a velocidade de soldagem determinam, em conjunto, a entrada de calor por unidade de comprimento. Velocidade muito alta: penetração incompleta, solda descontínua, possibilidade de vazamento. Velocidade muito baixa: entrada de calor excessiva, distorção do invólucro, danos térmicos a componentes internos a milímetros da solda. A diferença entre velocidade muito alta e muito baixa pode ser de 10 a 15% do parâmetro nominal. A posição do foco em relação à superfície da peça altera a seção transversal da solda, de rasa e larga para profunda e estreita. Uma mudança de foco de 0,2 milímetros em uma parede de invólucro de 0,5 milímetros pode significar a diferença entre penetração total e uma solda superficial que passa na inspeção visual, mas não possui integridade estrutural.

As consequências do desvio de parâmetros não são sutis. Uma soldagem ultrassônica a frio entre a aba e o coletor produz uma célula cuja resistência interna é 20% maior do que a especificada — a célula passa na classificação de capacidade, entra em um conjunto de baterias e começa a gerar calor desproporcional durante cada ciclo de carga. Uma soldagem a laser de vedação da carcaça com penetração intermitente produz uma célula que passa no teste de vazamento de hélio na fábrica — porque a taxa de vazamento está abaixo do limite do teste — mas abre um caminho de entrada de umidade que degrada a célula ao longo de meses de operação em campo. A qualidade da solda não é verificada na inspeção final. Ela é determinada no momento em que a junta é feita.

Aspecto 4: Verificação de Qualidade

Os testes destrutivos proporcionam qualificação de processos e verificação periódica.medidas de teste de descascamentoA força necessária para separar as camadas soldadas — o teste mecânico padrão da indústria para soldas de abas ultrassônicas. O teste de tração submete a junta à ruptura e registra o modo de falha: a fratura através do material base é aceitável; a fratura através da solda não é. A metalografia da seção transversal revela a estrutura interna — profundidade de penetração, porosidade, trincas, adesão interfacial — que a inspeção externa não consegue detectar.

Os ensaios não destrutivos permitem a triagem na linha de produção. A inspeção visual detecta defeitos superficiais — reentrâncias, respingos, costura incompleta — por meio de visão computacional automatizada, na velocidade da linha de produção.Teste de vazamento de hélio Verifica a integridade da vedação da caixa: uma taxa de vazamento inferior a 1 × 10⁻⁸ Pa·m³/s é o requisito padrão da indústria automotiva. A medição da resistência verifica a qualidade elétrica da solda da aba.

O mais alto nível de garantia de qualidade é o monitoramento em processo — a detecção de anomalias na solda assim que elas ocorrem, e não depois. Os sistemas de soldagem ultrassônica monitoram o deslocamento do sonotrodo durante cada ciclo de soldagem. Um desvio da curva de deslocamento normal — o sonotrodo afundando muito rápido ou muito devagar em relação à energia aplicada — indica uma mudança na condição da superfície ou uma variação na espessura da folha metálica que produzirá uma junta fora das especificações. Os sistemas de soldagem a laser monitoram a luz retrorefletida ou a emissão óptica da poça de fusão. Um pico no sinal indica respingos. Uma queda indica uma falha na junta. O sistema sinaliza a junta antes que a célula passe para a próxima estação.

Aspecto 5: Seleção de Equipamentos e Avaliação de Fornecedores

A escolha de uma máquina de solda a bateria começa com três perguntas.

"Este equipamento foi testado com a minha combinação de materiais e espessura?" A mesma soldadora ultrassônica que une perfeitamente 20 camadas de folha de cobre de 12 mícrons pode produzir uniões inconsistentes com 30 camadas de folha de 9 mícrons. A mesma soldadora a laser que sela paredes de latas de alumínio de 0,5 milímetros a 3 metros por minuto pode exigir parâmetros completamente diferentes para paredes de 0,3 milímetros. A TOB NEW ENERGY fornece amostras de solda e dados de processo de testes de materiais específicos do cliente antes da especificação do equipamento — o tipo de engenharia pré-venda que diferencia um fabricante de equipamentos de soldagem de um fornecedor de catálogo. Quem fornece apenas a ficha técnica do equipamento não faz isso.

"Qual é a janela de processo e o que acontece quando o material recebido varia?" Os materiais de produção não são idênticos às amostras de qualificação. A espessura da folha de cobre varia dentro da sua faixa de tolerância. As dimensões das latas de alumínio sofrem pequenas alterações entre lotes de produção. O equipamento de soldagem deve acomodar essa variação sem produzir juntas fora das especificações. Um fornecedor que consegue quantificar a janela de processo — a faixa de condições do material sob a qual a qualidade da solda permanece dentro das especificações — fornece dados de engenharia. Um fornecedor que não consegue está pedindo ao cliente que descubra a janela no chão de fábrica.

"Qual é a necessidade de manutenção a longo prazo?" Os sonotrodos ultrassônicos sofrem desgaste. As lentes a laser requerem limpeza e recalibração. Os eletrodos de soldagem por resistência deformam. A disponibilidade de peças de reposição do fornecedor, o serviço de recondicionamento de sonotrodos e o cronograma de manutenção preventiva determinam a OEE (Eficiência Global do Equipamento) do equipamento ao longo de sua vida útil. Uma máquina de solda a bateria cujo fabricante não consegue fornecer sonotrodos de reposição em uma semana representa um risco para a produção. A infraestrutura de pós-venda da TOB NEW ENERGY inclui o recondicionamento de sonotrodos e o estoque de peças de reposição especificamente para evitar esse cenário de inatividade.

O portfólio de equipamentos de soldagem da TOB NEW ENERGY é respaldado por duas patentes relacionadas à vedação: um dispositivo de vedação para produção de baterias (CN202122096808) que aborda a confiabilidade da vedação da tampa à lata, e uma máquina de vedação com acessórios de vedação intercambiáveis ​​(CN202122023872) que permite a rápida troca de formato — o tipo de engenharia de flexibilidade de produção que determina se uma estação de soldagem suporta um formato de célula ou uma família inteira de produtos.

Aspecto 6: A qualidade da solda não é inspecionada na junta.

O teste de vazamento de hélio mais rigoroso detecta vazamentos já existentes. Ele não consegue estancar um vazamento causado por uma solda a laser instável. O monitoramento de deslocamento por sonotrodo mais sofisticado detecta uma solda defeituosa depois que ela já foi feita, permitindo que a célula seja isolada, em vez de reparada.

A qualidade de uma junta soldada é determinada pela estabilidade do processo de soldagem — a consistência da energia fornecida, o controle da interface do material e a manutenção da precisão do equipamento. Essas não são variáveis ​​de inspeção, mas sim variáveis ​​de processo. Um fornecedor como a TOB NEW ENERGY, cuja tecnologia de soldagem é respaldada por desenvolvimento de processos interno e patentes publicamente verificáveis, oferece mais do que apenas hardware. É a materialização física de um processo — e o fornecedor que compreende essa distinção entrega mais do que hardware.

Resumo sobre máquinas de solda para baterias: A soldagem na fabricação de baterias de íon-lítio abrange quatro locais críticos — junção entre o terminal e o coletor, junção entre o terminal e o coletor, selagem da caixa e conexões da barra de distribuição — cada um com combinações de materiais distintas e consequências de falha específicas. Três tecnologias predominam: soldagem ultrassônica para união de metais dissimilares em múltiplas camadas, soldagem a laser para selagem de caixas em alta velocidade e soldagem por resistência para células de consumo com foco em custo. O controle dos parâmetros do processo determina a qualidade da solda em sua origem — interações entre amplitude, pressão e tempo do ultrassom, compensações entre potência, velocidade e foco do laser e as estreitas janelas de processo características da soldagem de caixas de baterias de paredes finas. A verificação da qualidade abrange métodos destrutivos para qualificação do processo, métodos não destrutivos para triagem da produção e monitoramento em processo para prevenção de defeitos em tempo real. O sistema de qualidade de soldagem mais eficaz integra todos os três — porque a qualidade da solda não é descoberta na inspeção. Ela é determinada no momento em que a junta é feita.

Neil Zhao — Diretor Técnico, Xiamen TOB New Energy Technology Co., Ltd.
