Guia para Adquirir Máquinas de Revestimento de Baterias de Lítio de Alta Qualidade de Fabricantes Chineses
Por Dany Huang, Ph.D.
Quando a pasta de revestimento do eletrodo entra em contato pela primeira vez com a folha coletora de corrente — uma tira de alumínio ou cobre que se move a metros por minuto — um evento de fração de segundo inicia uma reação em cadeia que nenhum processo subsequente pode reverter. Se a pasta se depositar uniformemente, espalhando-se em uma película úmida de espessura consistente e superfície sem defeitos, tudo o que estiver a jusante terá uma chance de sucesso. Se o revestimento for não uniforme — com espessura variando em mais de alguns mícrons ao longo da bobina e com microfuros dispersos pela camada ativa — nenhuma calandra, nenhuma cortadora, nenhuma máquina de enrolamento poderá corrigir o que já foi definido. É na máquina de revestimento que o eletrodo adquire sua identidade física.
chinêsfabricantes de máquinas de revestimento tornaram-se a principal fonte global para esse tipo de equipamento — desde revestidoras em escala laboratorial para grupos de P&D universitários até revestidoras de produção de largura total para fábricas de gigawatts-hora.TOB NOVA ENERGIA é um desses fabricantes. O desafio para os compradores internacionais é saber o que procurar. Uma máquina de revestimento não é definida pela largura da sua bobina ou pela sua velocidade máxima. Ela é definida pela qualidade do eletrodo que produz.

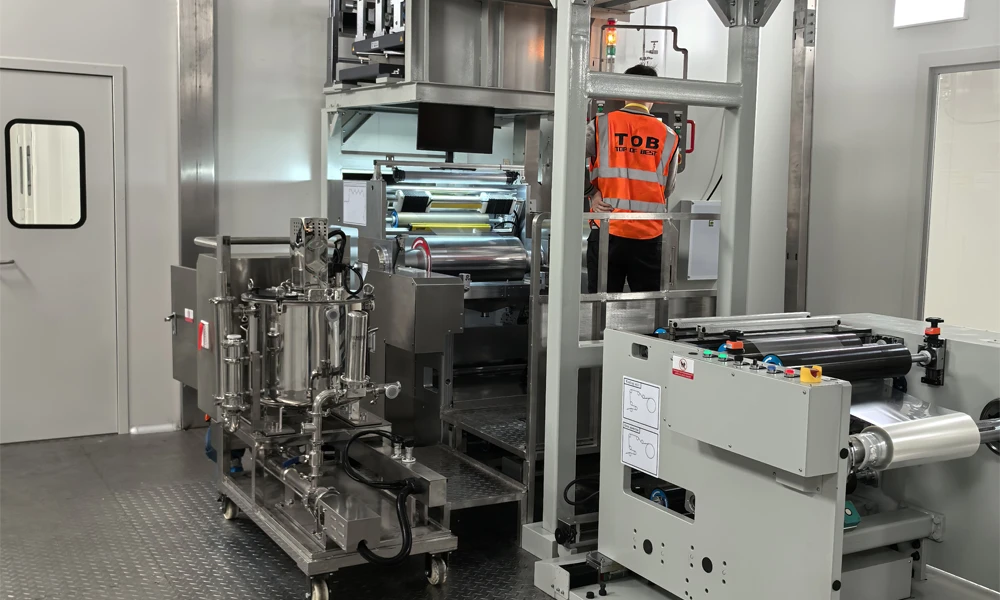

Solução para máquina de revestimento de baterias TOB NEW ENERGY
Etapa 1: O que acontece durante o revestimento
O revestimento não é um evento único. São três processos físicos que se sobrepõem no tempo.
Deposição da pasta. A pasta sai da cabeça de revestimento e é transferida para a lâmina móvel. A reologia da pasta — seu comportamento pseudoplástico, sua tensão de escoamento, sua tixotropia — determina como ela se espalha. Uma pasta com alta tensão de escoamento pode não se nivelar após a deposição, deixando marcas de revestimento que persistem durante a secagem. Uma pasta com comportamento pseudoplástico excessivo pode se espalhar demais, criando cordões nas bordas que precisam ser aparados — e cada milímetro de aparado representa material que foi comprado, misturado, revestido e descartado.
Formação de película úmida. A tensão superficial e a gravidade nivelam a pasta depositada, formando uma película de espessura uniforme. O nivelamento deve ser concluído antes que a película entre no secador — uma vez iniciada a secagem, a viscosidade aumenta e o fluxo cessa. O tempo de nivelamento é medido em segundos. A velocidade de revestimento e a distância entre o cabeçote de revestimento e a entrada do secador determinam se o nivelamento será concluído.
Efeitos de borda. A tensão superficial nas bordas do filme úmido puxa a pasta para fora, criando um cordão saliente — o cordão de borda — que pode ser de 20 a 50% mais espesso que o centro. Esse cordão precisa ser removido no corte subsequente. A largura da zona de corte representa uma perda direta de rendimento do material. Reduzir a largura do cordão de borda é uma otimização do processo com ganhos econômicos milionários em escala de produção.
Esses três processos — deposição, nivelamento e formação de bordas — ocorrem nos poucos segundos entre a cabeça de revestimento e o secador. O projeto da cabeça de revestimento, a formulação da pasta e os parâmetros de manuseio da bobina devem ser otimizados em conjunto. Altere um deles e os outros dois se alteram.
Etapa 2: Três Métodos de Revestimento

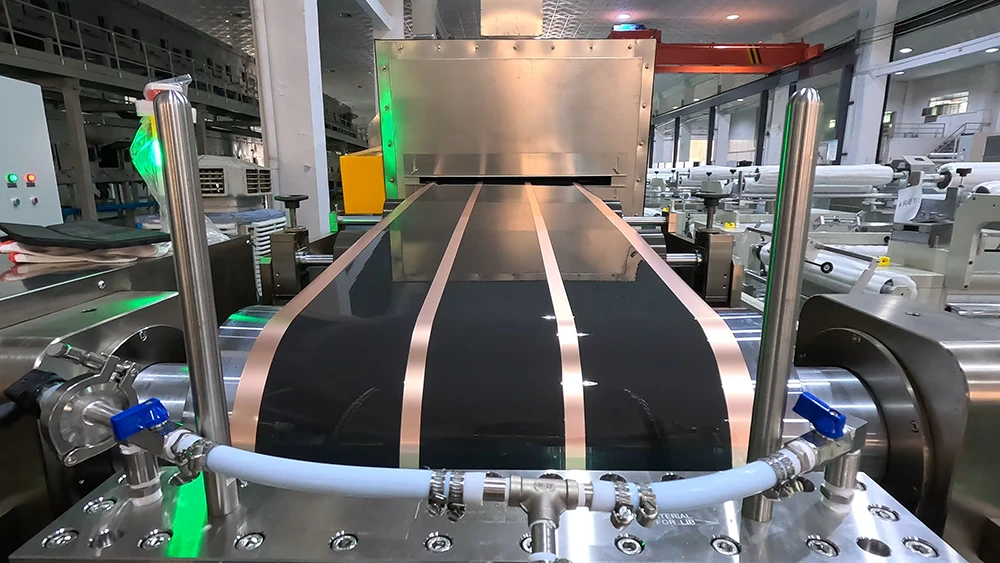

Revestimento por matriz de fenda é o padrão de precisão. A pasta é bombeada através de uma matriz de precisão — uma fenda estreita usinada com tolerâncias em nível micrométrico — diretamente sobre a folha em movimento. A distância entre a matriz e a folha, a vazão da pasta e a velocidade da bobina determinam em conjunto a espessura do filme úmido. O sistema é fechado — a pasta não fica exposta ao ar ambiente, minimizando a evaporação do solvente e a variação da viscosidade durante a aplicação do revestimento. Com largura igual ou superior a 600 milímetros e velocidades acima de 10 metros por minuto, o revestimento por matriz de fenda é o único método que garante uniformidade de densidade superficial de ±1,0 a 1,5% — requisito para eletrodos de grau automotivo.
Revestimento por matriz de fenda
A matriz é o coração do sistema. A geometria do seu canal de fluxo interno determina a distribuição transversal da espessura. Uma matriz mal projetada produz um revestimento sistematicamente mais espesso em uma posição específica ou no centro, independentemente dos ajustes do processo. O projeto da matriz é um problema de mecânica dos fluidos disfarçado de problema de usinagem. A borda da matriz, a superfície que entra em contato com a pasta imediatamente antes de sua saída, é vulnerável a danos mecânicos. Um arranhão na borda produz uma marca contínua a cada metro de eletrodo. Os sistemas de revestimento por matriz de fenda da TOB utilizam matrizes projetadas e usinadas internamente, controlando o componente que mais determina a qualidade do revestimento.

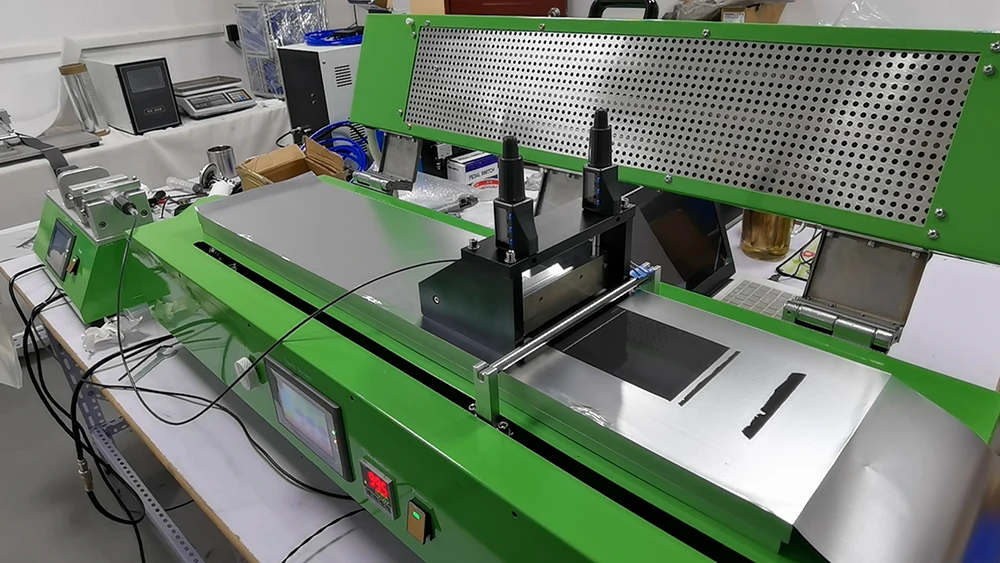

Revestimento da lâmina Doctor Utiliza uma lâmina rígida, posicionada a uma distância precisa acima da folha metálica. A pasta é depositada a montante da lâmina, que raspa o excesso, deixando um filme cuja espessura é determinada pela distância entre as lâminas. O sistema é aberto — a pasta fica exposta ao ar e a evaporação do solvente altera a viscosidade durante a deposição. Para pesquisa e produção em escala intermediária, com larguras inferiores a 400 milímetros e velocidades abaixo de 5 metros por minuto, a deposição por lâmina oferece uma alternativa mais simples e de menor custo do que a deposição por fenda. A uniformidade da densidade superficial alcançada — tipicamente ±2 a 3% — é adequada para células de eletrônicos de consumo e algumas aplicações de armazenamento de energia. Não é adequada para células automotivas.
Revestimento da lâmina Doctor

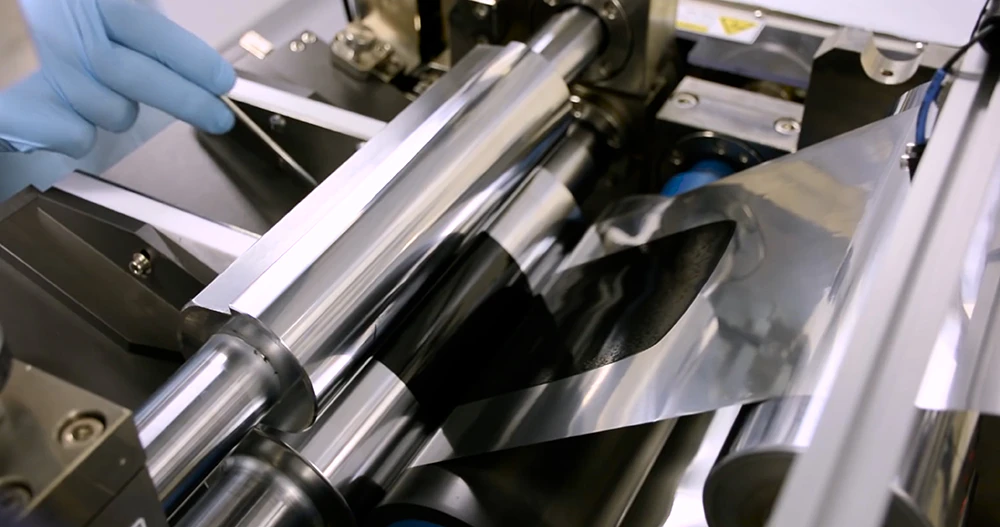

Revestimento de transferência A pasta é depositada em um rolo de transferência, que então a transfere para a folha. É o método de menor custo e o menos preciso. A uniformidade da densidade superficial, geralmente superior a ±3%, é comum. Na fabricação de baterias de alta qualidade, o revestimento por transferência foi substituído pela extrusão por fenda. Ele ainda é utilizado em aplicações com restrições de custo, onde a precisão do revestimento não é o fator limitante para o desempenho da célula.
Revestimento de transferência
Etapa 3: Secagem — A metade invisível do revestimento
A seção de secagem ocupa de 60 a 80 por cento do comprimento físico de uma máquina de revestimento. Não é um acessório. É parte do processo.
A secagem ocorre em dois regimes. O período de taxa constante, onde a superfície do filme úmido está saturada com solvente e a taxa de evaporação é controlada pela temperatura e velocidade do ar no secador. O período de taxa decrescente, onde a superfície deixa de estar saturada e a taxa de evaporação é controlada pela difusão do solvente do interior do filme para a superfície.
Se o período de taxa constante for muito agressivo — temperatura muito alta, velocidade do ar muito alta — a superfície seca antes que o solvente interno possa se difundir para fora. Forma-se uma película superficial. O solvente retido eventualmente vaporiza e rompe essa película, criando microfuros. O eletrodo deixa o secador com uma aparência uniforme. Ao microscópio, percebe-se que ele está perfurado.
A migração do aglutinante é o defeito mais insidioso da secagem de eletrodos. À medida que o solvente evapora e se move em direção à superfície do filme, ele carrega consigo o aglutinante dissolvido — PVDF. O resultado é um gradiente de concentração de aglutinante ao longo da espessura do eletrodo: alta concentração de aglutinante perto da superfície e baixa concentração perto do coletor de corrente. O material ativo próximo ao coletor de corrente perde a adesão. Durante a ciclagem, ele se delamina. A capacidade diminui. A causa raiz — a migração do aglutinante durante a secagem seis meses antes — quase nunca é identificada como tal.
A mitigação requer secagem com gradiente de temperatura. A primeira zona opera em temperatura mais baixa, permitindo que o solvente evapore lentamente enquanto o aglutinante permanece uniformemente distribuído. As zonas subsequentes aumentam a temperatura à medida que o filme solidifica e a mobilidade do aglutinante diminui. Este perfil de temperatura é específico para cada composição química. Os eletrodos NMC toleram temperaturas iniciais de secagem diferentes dos eletrodos LFP com diferentes sistemas de solventes. As máquinas de revestimento de produção da TOB NEW ENERGY incorporam secadores configuráveis — controle independente de temperatura por zona, velocidade do ar ajustável por zona e fluxo de exaustão balanceado. Estas não são opções premium. Elas representam o mínimo necessário em termos de engenharia para evitar a migração do aglutinante descrita acima.
Recuperação de NMP A recuperação de solventes não é opcional em escala de produção — e as máquinas de revestimento da TOB integram sistemas de recuperação, em vez de tratá-los como adições posteriores. O vapor de NMP é uma emissão regulamentada com limites de exposição ocupacional. Os sistemas de recuperação — condensação ou absorção de água — capturam mais de 95% do solvente evaporado para reutilização. Em volumes de produção de gigawatts-hora, o NMP recuperado tem valor econômico que compensa parcial ou totalmente o custo operacional do sistema de recuperação. Uma máquina de revestimento sem recuperação de solventes integrada é uma ferramenta de laboratório. Os sistemas de revestimento de produção da TOB NEW ENERGY incluem a recuperação de NMP como padrão de engenharia, não como um acessório opcional.
Etapa 4: Métricas de Qualidade que Importam
A uniformidade da densidade superficial é a primeira métrica de qualidade. A carga de material ativo do eletrodo por unidade de área — medida em miligramas por centímetro quadrado — determina a capacidade da célula. A uniformidade transversal (ao longo da largura da bobina) deve estar dentro de ±1,5% para eletrodos de grau de produção. A uniformidade na direção da máquina (ao longo do comprimento da bobina) deve estar dentro de ±1,0%. Esses valores são medidos por medidores de raios beta ou raios X em linha, posicionados após o secador.
A espessura do revestimento, medida por sensores de triangulação a laser, complementa a densidade superficial. A densidade superficial dividida pela espessura fornece a densidade do revestimento — um indicador de compactação que revela se o teor de sólidos da pasta sofreu alterações durante a aplicação do revestimento. Se a densidade superficial estiver dentro da meta, mas a espessura estiver alta, a pasta foi diluída — seja por evaporação do solvente em um sistema de alimentação aberto ou pela adição de solvente pelo operador para ajustar a viscosidade.
Defeitos superficiais — microfuros, estrias, pontos de aglomeração — são detectados por sistemas de visão computacional operando em velocidade de linha. Um microfuro cria uma anomalia local na densidade de corrente durante a operação da célula. Um único microfuro em uma célula de grande formato representa uma concentração de tensão para a deposição de lítio. Múltiplos microfuros ao longo de uma produção resultam na rejeição do lote.
A aplicação intermitente de revestimento — onde o fluxo da pasta abrasiva inicia e para para criar espaços sem revestimento para a soldagem das abas — adiciona um desafio dinâmico de qualidade. A espessura do revestimento nas transições de início e parada — as zonas de aceleração e desaceleração — é inerentemente menos uniforme do que o revestimento em regime permanente. O comprimento dessas zonas de transição determina a quantidade de material do eletrodo perdida devido ao corte. Reduzir o comprimento da zona de transição é uma otimização do processo com impacto direto no rendimento do material.
Etapa 5: Selecionando um fornecedor de máquinas de revestimento
A comparação das especificações técnicas é enganosa. A largura da bobina, a velocidade máxima e o comprimento do forno parecem semelhantes entre os fornecedores. As diferenças que determinam a qualidade do eletrodo não constam na ficha técnica.
"Esta máquina de revestimento foi testada com a minha pasta?" A máquina de revestimento por fenda que aplica revestimento em uma pasta de NMC com 55% de sólidos e aditivo condutor de negro de fumo, em uma determinada distância e velocidade, pode produzir um resultado completamente diferente com uma pasta de LFP com 62% de sólidos e aditivo condutor de nanotubos de carbono — porque a reologia é diferente, o comportamento de nivelamento é diferente e a cinética de secagem é diferente. A TOB NEW ENERGY, cujo laboratório de revestimento interno realiza testes com pastas específicas para cada cliente antes da especificação do equipamento, fornece os dados de uniformidade resultantes — não uma promessa de que a máquina funcionará, mas sim a comprovação de que ela já funcionou.
"Quem projetou a matriz de revestimento?" A matriz não é uma mercadoria. Fornecedores como a TOB NEW ENERGY dominam a essência da tecnologia de revestimento, projetando e fabricando seus próprios moldes, controlando assim os componentes mais críticos do sistema de revestimento, em vez de comprá-los de fabricantes terceirizados. Tudo o que vem depois da matriz — o secador, o manuseio da bobina e o enrolamento — contribui para a qualidade do revestimento estabelecida na saída da matriz.
Qual é a uniformidade de temperatura comprovada do secador? Uma ficha técnica fornece os pontos de ajuste de temperatura por zona. Ela não informa a distribuição real de temperatura ao longo da largura da bobina em velocidade de operação. Um secador com uma variação de temperatura de 3 graus Celsius ao longo da largura da bobina produz eletrodos cuja distribuição de ligante — e, portanto, cuja adesão e vida útil — varia sistematicamente da borda esquerda à borda direita. Solicite dados de mapeamento térmico nas condições de operação.
O portfólio de patentes da TOB fornece um contexto objetivo. A empresa detém três patentes relacionadas a revestimentos: um dispositivo de alimentação contínua (CN202122096805), uma máquina de revestimento em escala laboratorial (CN202122170366) e um dispositivo de aquecimento elevável (CN202122096807). Esses registros, publicamente verificáveis, descrevem trabalhos de engenharia específicos em subsistemas de revestimento específicos.
Etapa 6: A máquina de revestimento define a identidade física do eletrodo.
A calandra que segue a deposição do revestimento pode ajustar a densidade do eletrodo. Ela não pode redistribuir o material ativo que foi depositado de forma não uniforme. A máquina de corte longitudinal pode cortar dimensões precisas. Ela não pode remover uma estria de revestimento. A máquina de enrolamento ou empilhamento pode montar o eletrodo em uma célula. Ela não pode compensar a variação de espessura dentro do eletrodo.
A máquina de revestimento define a identidade física do eletrodo — a quantidade de material ativo na folha e a uniformidade de sua distribuição. Todos os processos subsequentes operam com base nessa realidade física. O custo de uma máquina de revestimento inadequada não é visível no orçamento de equipamentos. Ele se manifesta na distribuição da capacidade das células acabadas — células que saem da fábrica com capacidades sistematicamente diferentes porque os eletrodos que as compõem foram revestidos em uma máquina cujo projeto de matriz e controle do secador não conseguiram fornecer a uniformidade exigida pelo projeto da célula.
Resumo da Aquisição de Máquinas de Revestimento de Baterias: O processo de revestimento de eletrodos — deposição da pasta, formação do filme úmido e secagem — é a etapa mais importante para a qualidade na fabricação de eletrodos. Três métodos de revestimento predominam: revestimento por fenda para produção de precisão, revestimento por lâmina para aplicações intermediárias e P&D, e revestimento por transferência para aplicações com foco em custo. A secagem controla a migração do aglutinante, a formação de microfuros e a recuperação do solvente — variáveis de qualidade invisíveis na saída da máquina de revestimento, mas decisivas para a vida útil da célula. As principais métricas de qualidade incluem uniformidade da densidade superficial, espessura do revestimento, densidade de defeitos na superfície, largura do cordão de revestimento na borda e comprimento da zona de transição intermitente do revestimento. Ao selecionar uma máquina de revestimento, os compradores devem avaliar a experiência do fornecedor com seu sistema de pasta específico, se a matriz de revestimento foi projetada internamente, a uniformidade de temperatura comprovada do secador e a disponibilidade de testes de revestimento específicos para o cliente — pois uma máquina de revestimento não é definida por suas especificações, mas pelos eletrodos que produz.
Dany Huang, Ph.D. — CEO, Xiamen TOB New Energy Technology Co., Ltd.
