Modelo Fictício de Célula Prismática

Modelo de Célula Prismática Falsa - TOB-DCMX

Alumínio ou baquelite, feito conforme o invólucro da célula para o qual sua máquina foi construída, com ou sem porta de enchimento

Visão Geral do Produto e Aplicações Ideais

Uma nova linha de montagem precisa ser testada antes de ser aprovada, e as primeiras horas de funcionamento são exatamente o momento em que os garras batem num canto, um magazine trava ou uma braçadeira fecha um milímetro fora de medida. Fazer isso com células reais na máquina significa que cada uma dessas primeiras colisões acontece com uma célula real, contendo eletrólito e um histórico de formação associado. Um modelo falso elimina esse risco na fase de comissionamento: ele possui as dimensões externas da célula, seus terminais e, quando necessário, sua porta de enchimento, mas nenhuma química em seu interior.

O TOB-DCMX é esse modelo falso. O corpo é de alumínio ou baquelite, dependendo da estação em que precisa resistir, o tamanho é feito de acordo com o seu desenho técnico em vez de escolhido de uma lista, e ele pode ser fornecido com ou sem porta de enchimento. A posição dos terminais, a posição da porta e qualquer outro recurso tocado por uma garra, braçadeira ou bocal são obtidos a partir do mesmo desenho técnico, razão pela qual esta página não apresenta dimensões fixas: o modelo só é útil se corresponder ao formato para o qual sua máquina foi construída.

Ideal para:

• Comissionamento e aceitação de equipamentos de montagem de células, antes que uma célula real se aproxime deles
• Estações de bobinagem, inserção em invólucro e empilhamento, onde o modelo precisa passar por um magazine, uma garra e uma braçadeira em sequência
• Estações de enchimento de eletrólito, na versão com porta, onde o bocal precisa de um ponto de localização e vedação durante um teste a seco
• Dispositivos de soldagem e manuseio de abas, onde a placa superior e a geometria dos terminais determinam se o dispositivo se localiza corretamente
• Linhas de transporte, triagem e manuseio, para definir o passo, o tempo do portão e as posições dos sensores sem consumir células
• Treinamento e qualificação de operadores, onde a queda de um modelo custa apenas uma ligação em vez de um lote inteiro

O que um modelo falso não pode fazer é conduzir tensão. Não há química ativa nele, portanto, uma estação que faz intertravamento com base na tensão da célula, mede a tensão de circuito aberto ou classifica com base na resistência interna não o aceitará — essas estações precisam de uma célula real ou de um simulador elétrico. O modelo falso comprova a mecânica, o encaixe e a sequência; ele não comprova a eletroquímica. Entenda-o dessa forma e ele poupará você dos acidentes que ocorrem na primeira semana; encare-o como um substituto de uma célula e ele o decepcionará na estação de OCV. Se você estiver comissionando as próprias máquinas, a máquina de bobinagem automática para célula prismática é o tipo de equipamento pelo qual este modelo geralmente passa primeiro.

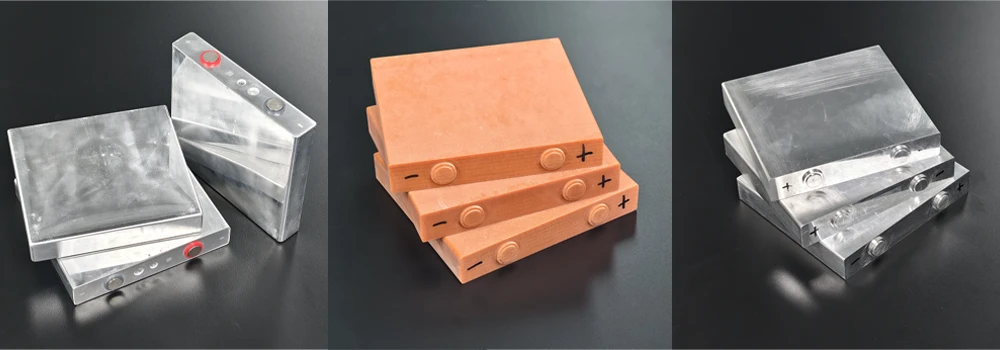

Três variantes em uma única estrutura, da esquerda para a direita: alumínio com porta de enchimento, baquelite com terminais moldados e alumínio apenas com pastilhas de terminais.

Envie-nos o desenho da célula ou o comprimento, a largura e a espessura do formato para o qual sua máquina foi construída, informe-nos quais estações o modelo deve passar, e nós retornaremos com o material, a opção de porta e o layout dos terminais para o seu teste a seco.

Especificações Completas

Não há tabela de dimensões nesta página, e isso é intencional. Um modelo falso só vale a pena se corresponder ao formato de célula para o qual a máquina foi construída, portanto os números devem vir do seu desenho técnico e não do nosso. O que é fixo é o conjunto de escolhas: o material, a porta e o layout dos terminais e recursos extraídos desse desenho.

1. Opções de Material

2. Tamanho e O Que Precisamos de Você

3. Variantes Fornecidas

A versão com orifício existe por um motivo: uma estação de enchimento ou alinhamento de bicos precisa de uma superfície real para pousar e vedar antes que o eletrólito chegue perto da linha. O orifício é usinado na mesma placa superior que os terminais, para que o bico se posicione contra a geometria que a máquina encontrará na produção.

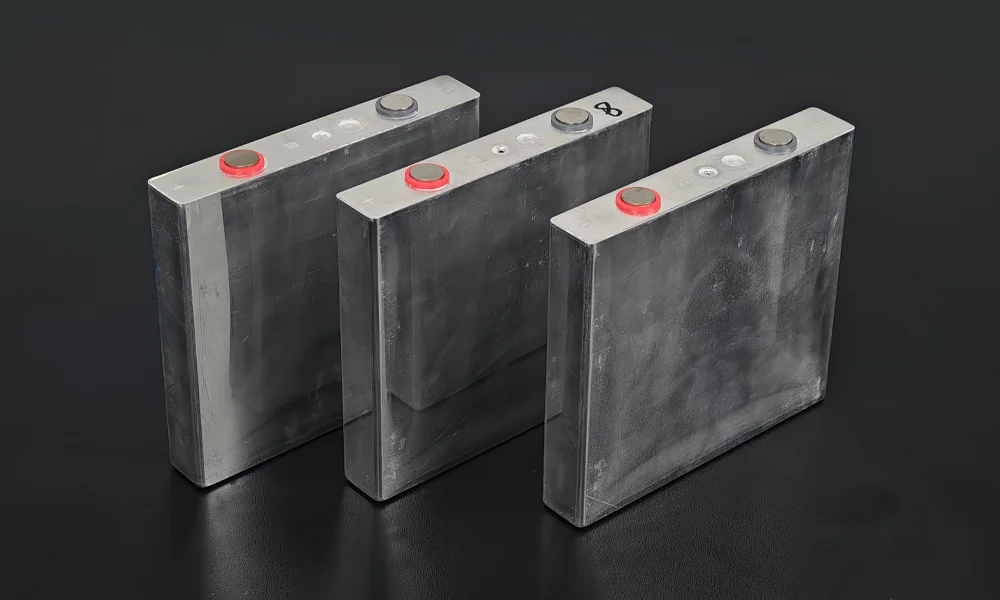

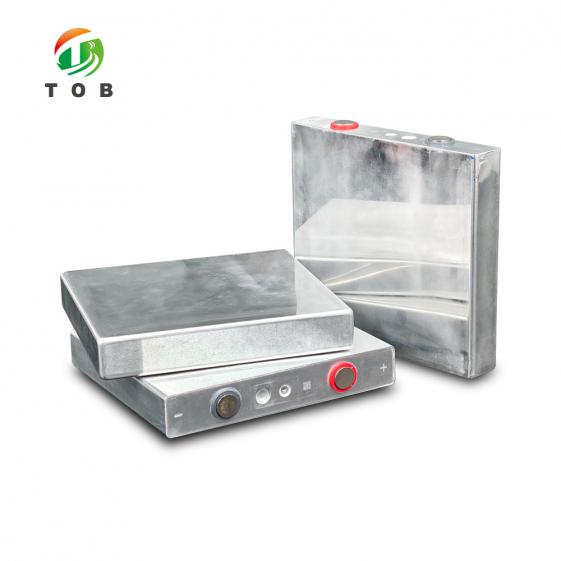

A versão com orifício: orifício de enchimento e pinos de terminais usinados em uma única placa superior, com + e - marcados na face da placa.

A versão simples descarta o orifício e mantém apenas as duas almofadas de terminais. É a escolha certa para estações que agarram, fixam ou soldam, mas nunca enchem, e elimina uma abertura onde um garra ou uma etapa de lavagem poderia prender.

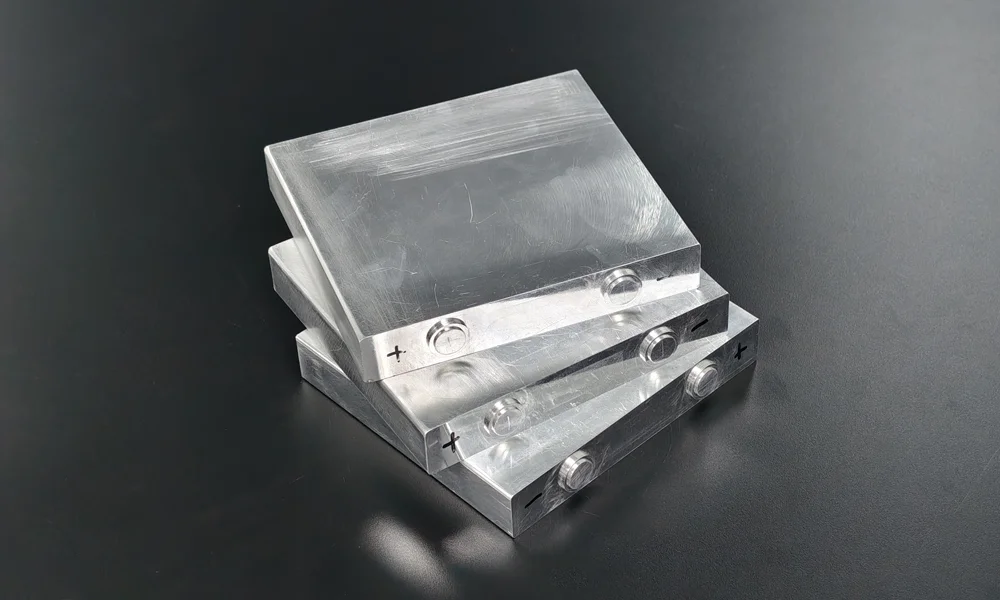

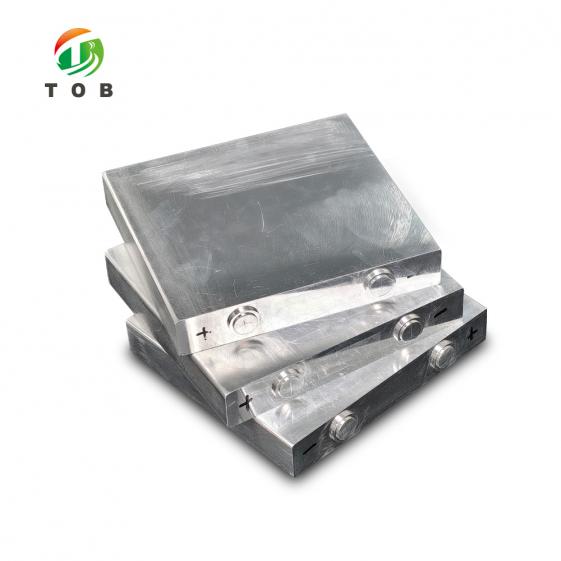

A versão simples: apenas duas almofadas de terminais, para estações que agarram, fixam ou soldam, mas nunca enchem.

Cada modelo é fornecido nu: alumínio como usinado, baquelite como moldado, com + e - marcados na placa. Não há película nem revestimento no corpo, portanto, a superfície que um garra ou sensor vê é o próprio material. Envie um desenho e confirmaremos o material, o orifício e o layout dos terminais com base nele antes que o pedido seja feito.

Escolha entre Alumínio e Baquelite

A escolha geralmente é feita pela estação, e não por preferência. Percorra a linha e pergunte o que toca no modelo em cada parada: um garra que aperta, uma braçadeira que pressiona a placa superior, um dispositivo de soldagem que empurra os terminais para baixo, um bico que pousa no orifício. Qualquer estação que aplique força por meio de ferragens metálicas funciona melhor com um corpo de alumínio, pois o modelo terá a massa e a rigidez para as quais o dispositivo foi projetado.

Onde a estação está eletricamente energizada — um teste de rigidez dielétrica (hipot), uma verificação de isolamento, um circuito de soldagem que não deve sofrer curto-circuito através da peça de trabalho —, a baquelite é a escolha mais segura. A resina fenólica não conduz eletricidade, portanto, um modelo apoiado no dispositivo não pode fazer ponte entre dois contatos que nunca deveriam ser conectados. Ela também é mais leve, o que importa se o garra for dimensionado para uma célula real e você preferir não adicionar massa a cada ciclo de uma execução de comissionamento.

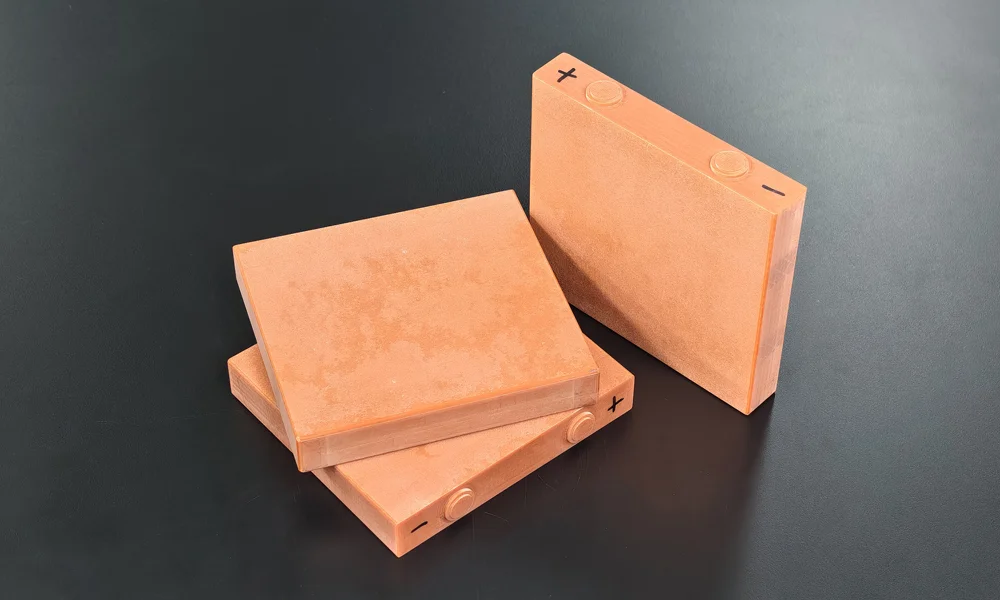

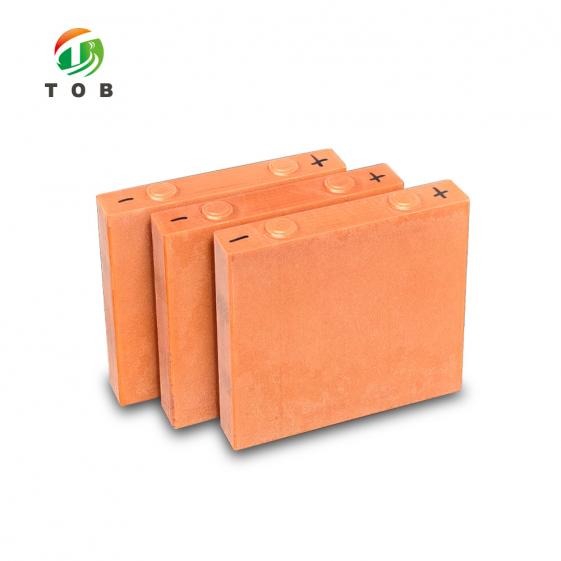

A opção de baquelite: placa superior de fenólica moldada e terminais redondos moldados, com + e - marcados na placa e o corpo deixado nu.

Uma linha que possui ambos os tipos de estação não precisa escolher apenas uma vez. A maioria dos conjuntos de comissionamento que enviamos é mista: modelos de alumínio para as estações de fixação e soldagem, e de baquelite para as paradas elétricas e de inspeção. Eles são fabricados com o mesmo desenho, de modo que a máquina vê o mesmo envelope em cada parada e apenas o material muda.

Por que Comissionar em um Modelo de Teste (Dummy) em vez de uma Célula Real

O comissionamento é a fase em que uma máquina tem mais probabilidade de danificar o que manuseia. As velocidades estão sendo ajustadas, os sensores estão sendo posicionados e as primeiras dezenas de ciclos são executadas por um engenheiro atento ao momento exato em que algo prende. Usar células reais para essa fase significa que cada um desses engates acontece com uma célula que já custou eletrólito, um ciclo de formação e um processo de descarte.

Um modelo de teste (dummy) transfere o risco para algo substituível. O garra abre o suficiente ou não; o magazine aceita a espessura ou trava; a estação de inserção de invólucro atinge a profundidade necessária ou para antes. Tudo isso é geometria, e a geometria é exatamente o que um dummy reproduz. Um modelo que sofreu queda, arranhões ou esmagamento durante um teste a seco custa apenas uma substituição; o mesmo evento em uma célula real custa um lote, uma limpeza e um relatório de incidentes.

A segunda razão é a repetibilidade. Um dummy não tem estado: ele não chega à estação a uma temperatura diferente, com um estado de carga diferente ou com uma espessura ligeiramente diferente porque o processo anterior apresentou desvio. Quando você está ajustando uma folga ou calibrando um sensor, essa constância é o que permite atribuir uma mudança à máquina em vez da peça de trabalho.

A terceira é a documentação. Uma execução de homologação (buy-off) precisa ser repetível no próximo ano, em uma segunda linha, por um engenheiro diferente. Um dummy acompanhado de um desenho é uma referência fixa; dizer "passamos algumas células por ele" não é. Quando a máquina é aceita com base em um modelo cujas dimensões estão no papel, o teste de aceitação pode ser repetido sem discussões sobre quais células foram usadas.

O que o dummy não fará é substituir o processo. Ele não pode mostrar que o eletrólito umedece o separador, que a curva de formação parece correta ou que a célula se classifica onde deveria. Isso é química, e nenhum modelo possui química. Trate o dummy como o instrumento que prova que a máquina está mecanicamente pronta para receber uma célula real, e guarde as células reais para os estágios onde a eletroquímica é o objeto de teste.

Principais Características de Engenharia

• Dois materiais, um único desenho. Os modelos de alumínio e baquelite são feitos com as mesmas dimensões, portanto, uma linha que precisa de ambos não precisa reconfigurar seus garras entre eles.
• Fabricado para o formato da sua célula, e não em um tamanho padrão de estoque. Comprimento, largura, espessura e posições dos recursos vêm do seu desenho ou do formato para o qual a máquina foi construída.
• Orifício de enchimento opcional. O orifício é usinado apenas onde uma estação de enchimento ou alinhamento de bicos precisa de uma superfície para se localizar e vedar; a versão simples mantém a placa superior simples.
• Terminais marcados e posicionados conforme o desenho. Pinos na versão de alumínio, terminais redondos moldados na versão de baquelite, com + e - marcados na placa para que o operador possa ver a polaridade rapidamente durante uma execução.
• Superfícies nuas, nada para descascar. Os modelos de alumínio deixam a placa superior usinada e as faces dos terminais expostas, os modelos de baquelite deixam a placa moldada exposta; não há película para enrugar sob um garra ou para reter resíduos na borda.
• Substituível por projeto. Um modelo danificado durante o comissionamento é um item de consumo, e não um trabalho de reparo — o que é todo o propósito de realizar o teste a seco nele em vez de em uma célula.

Manuseio e Armazenamento

1. Antes de um teste a seco

1. Conte os modelos em relação às estações. Um por estação que contenha uma célula ao mesmo tempo, e um sobressalente na bancada para que um modelo danificado não pare a operação.
2. Verifique a superfície que você está pedindo para a máquina tocar. Na versão para porta, confirme se a porta está desimpedida; na versão de alumínio, procure rebarbas nas faces dos terminais onde um dispositivo de fixação se apoia.
3. Classifique por estação se o conjunto for misto. Um modelo de alumínio em uma estação isolante, ou o inverso, é o único erro que faz com que um resultado de comissionamento pareça uma falha da máquina.
4. Execute o primeiro ciclo em velocidade reduzida. A primeira passagem serve para encontrar interferência, não para comprovar a capacidade de vazão.

2. Armazenamento e descarte

• Armazene na horizontal, na caixa em que chegaram, longe da linha. Um modelo que foi usado como peso de porta ou de papel não representa mais o desenho técnico com o qual foi fabricado.
• Limpe a placa superior e os terminais após uma execução. Resíduos na face de um terminal alteram a forma como um dispositivo de fixação se apoia no próximo comissionamento, o que é o oposto da finalidade de um modelo de referência.
• Descarte um modelo quando ele sofrer um impacto. Um canto amassado ou um prisioneiro torto fazem dele uma referência pior do que nenhum modelo, porque a máquina será calibrada para o dano.

Um teste a seco é geralmente a primeira metade de uma sequência mais longa. Uma vez que o modelo tenha guiado a máquina através de seus movimentos, a máquina de inserção manual de carcaça de célula prismática e a máquina de enchimento por pressão igual de eletrólito em célula prismática são as duas estações onde um modelo com uma porta de enchimento justifica sua presença antes que o eletrólito seja introduzido.

Perguntas frequentes de engenharia

P1: Um modelo fictício pode ser operado em uma máquina de enchimento?

Através dele, sim — a versão com bocal (port version) fornece uma superfície para o bocal se posicionar e vedar, que é o que um teste a seco tem de provar. O que ele não pode provar é a dosagem. O modelo não recebe eletrólito, portanto a pesagem, a calibração de vazão e a molhagem precisam ser verificadas com lama real ou por uma rotina de calibração na própria bomba.

P2: Alumínio ou baquelite para a minha linha?

Siga a força. Estações que fixam, prensam ou soldam através de ferragens recebem alumínio, porque o dispositivo foi projetado em torno de um corpo de metal rígido. Estações que são eletricamente energizadas, ou que não devem ver um corpo condutor, recebem Baquelite. Um conjunto misto feito segundo um mesmo desenho é a resposta normal para uma linha completa.

P3: O que você precisa de mim para cotar um tamanho?

Um desenho é o ideal. Na falta disso, o comprimento, a largura e a espessura do formato, além de onde ficam os terminais e a porta, e as posições de qualquer outra coisa que uma garra ou grampo toque. Se a máquina já existe, o formato para o qual ela foi construída geralmente consta em sua documentação de aceitação.

Q4: Os sensores da máquina farão a leitura do manequim como uma célula?

Apenas os mecânicos. Sensores de presença, posição, espessura e pinça geralmente o detectam; qualquer coisa que interconecte com base na tensão da célula, tensão de circuito aberto ou resistência interna não funcionará, pois o modelo não possui química nem tensão. Se sua linha não liberar um ciclo sem um sinal de tensão, essa estação precisará de uma célula real ou de um simulador ao lado da peça fictícia.

P5: Os modelos são nus ou revestidos?

Cru. Os modelos de alumínio são maquinados e deixados tal como maquinados; os modelos de baquelite são moldados e deixados tal como moldados. Nada é revestido, pelo que a superfície que um elemento de aperto, uma ventosa ou um sensor vê é o material de que o modelo é feito. Se uma estação precisar de um revestimento para se comportar como uma célula acabada, indique-o e cotá-lo-emos separadamente.

Q6: Quantos devo encomendar para uma execução de comissionamento?

Tantas quanto o número de estações que contêm uma célula ao mesmo tempo, mais uma ou duas de reserva. Uma linha que emperra na estação quatro com um único modelo em mãos para até que o modelo seja liberado; uma reserva mantém o fluxo e a comparação honesta.

Envie o desenho ou o formato, informe-nos as estações e nós faremos o orçamento material e a opção de porta que se adequa ao seu teste prático.

E-mail: tob.amy@tobmachine.com | Telefone e WhatsApp: +86 181 2071 5609

Revisado por: Science Wang, Six Sigma Black Belt, Battery Lines | Última atualização: 2026-10-27
